August 16, 2023
전-유전체 자립하는 것 (ADSS) 케이블은 일종의 광 케이블입니다 그것은 도전성 금속 요소를 사용하지 않고 구조 사이에 자활하기에 충분히 강합니다. 그것은 전기 유틸리티에 의해 사용됩니다 현존하는 가공 송전선을 따라 설치되고 종종 전기 전도체들과 같은 지지 구조를 공유하는 통신 매개물로서의 회사.
ADSS는 더 낮은 설치 비용으로 광복합 가공지선과 OPAC에 대한 대안입니다. 충분히 지지체 타워 사이에 케이블의 최고 700까지 미터를 설치하기 강하게 설계되어 바람과 얼음에 의해 철탑 결구에 위치한 무게의 더 케이블과 하중을 감소시키면서, ADSS 케이블은 지름에 가볍고 작습니다.
안쪽 글래스 광 파이버가 더 케이블의 생명 위에서 낮은 광학 손실을 유지하기 위해 거의 혹은 전혀 없는 긴장으로 지원되도록 더 케이블은 설계됩니다. 더 케이블은 수분이 광학 섬유를 떨어뜨리는 것을 예방하기 위해 입혀집니다. 재킷은 또한 태양의 자외선에게서 폴리머 강도 요소를 보호합니다.
단일 모드 빛 섬유와 각각 1310 또는 1550 나노미터의 광파장을 사용할 때, 100 킬로미터 장기간에 달하는 회로는 중계기 없이 가능합니다. 단일 케이블은 864개 섬유 만큼을 옮길 수 있습니다.
구성 상술
어떤 금속 배선도 ADSS 케이블에서 사용되지 않습니다. 광섬유는 또한 느슨한 완충관에서 지원받거나 리본형 구조에서 배열됩니다. 섬유에게 긴장을 방지하기 위해, 대부분의 형태는 악의 없는 거짓말을 제공합니다소포체지보 부재의 길이와 비교하여 초과 분탄 길이와 Ｓ.

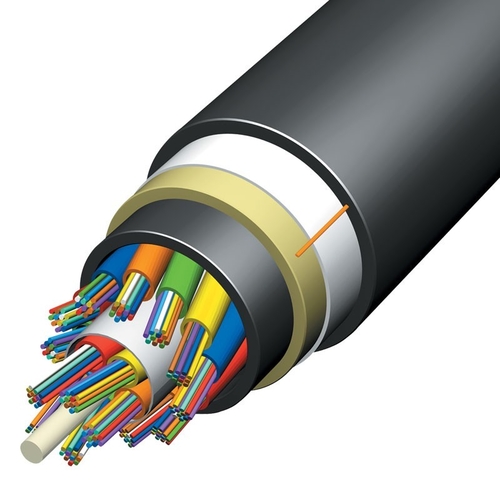

더 긴 수명을 위해, 가장 공통 설계는 아라미드 섬유사로부터 그것의 강도를 얻으며, 그것이 물 심지를 방지하기 위해 코팅됩니다. a라미드 실의 강도 멤버는 다수의 완충관의 만들어진 핵심을 둘러싸고, 각각이 다중 광섬유, 플라스틱 코어를 둘러싼 모두를 포함합니다. 외부 쉬스는 식수와 햇빛으로부터의 보호를 제공합니다. 또 다른 버전은 섬유 리본이라고 불리는 다수 평평한, 가는 구조를 포함하는 큰 중심관을 구성됩니다 ; 이것들은 테이프형 물질의 층 사이에 적층된 6 또는 12 섬유로 구성됩니다.
설계의 또 다른 종류는 네개의 유리 강화 플라스틱 강도 부재 가닥을 사용하고 느슨한 완충관이 국회 안으로 전보를 쳤고, 재킷에 의해 보호했습니다.
부속물과 설치
ADSS 케이블과 함께 사용된 맞춤은 텐션 타입일 수 있고 사용했고에서 더 케이블이 방향을 끝내거나 바꾸는 곳을 데드-엔드스 또는, 긴장이 케이블의 다음 전폭을 통해 전송된 채로 체중의 전폭만을 하면서, 부유물 형태일 수 있습니다. 보강 봉은 사용하고 데드-엔드스와, 때때로 현가 지지의 양측에 사용될 수 있습니다. 풍 유도 미풍 진동은 ADSS 케이블이 경량과 상대적으로 고조된 긴장과 작은 자체댐핑을 가지고 있는 이후 더 긴 수명에 요인일 수 있습니다. 제진 테이블 댐퍼는 필요하다면 지지점 근처에 각각 전폭에 설치될 수 있습니다. 부속물은 더 케이블을 전기적이고 기계적 손상으로부터 보호하기 위해, 직접적으로 더 케이블에 그러나 그 대신에 보강 봉 위에서 고정되지 않아야 합니다. 단자 박스는 케이블이 운영하는 ADSS 케이블과 내부 설비 사이에 접속을 에워싸고 보호하는데 사용됩니다.
ADSS 케이블은 활성화된 송전선에 전압의 인가되어 있는 라인 방법을 이용하여 설치될 수 있습니다. 섬유 케이블은 일반적으로 완전히 좋은 제거를 제공하는 탑의 더 낮은 완목에 대해 지지됩니다. 섬유가 탑의 가운데에 설치될 때, 섬유 케이블은 활성 도체들을 때릴 가능성이 없습니다. 더 낮은 체중과 군들이 금속 케이블과 비교하여 설치를 위해 사용되어서 더 가벼운 장비는 사용될 수 있습니다.
설치 기술은 더 케이블의 과도하게 단단한 굽힘과 금속 케이블에 관한 개별적 전폭의 하락의 조정을 방지하기 위해 주의하여 잡히는 가공 도체들을 설치하는 것과 유사합니다.
결론
ADSS 케이블은 송신 환경과 더불어 분포에서 설치에 이상적입니다. ADSS 케이블이 섬유 번수와 경간 길이의 더 광범위한 조합에게 최적의 솔루션을 제공하기 때문에, 점점 더 많은 디자이너는 전력 시설, 전화 회사와 같이, 통신을 위해 그들을 채택하는 경향이 있습니다Ｓ와 개인적 망 군. 결합하는 편익
