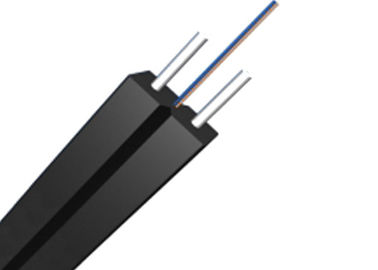

LSZH 블랙 재킷과 광섬유 드롭 케이블 SM G657A1
외부 껍질, 광섬유 및 강도 구성 요소 (제철/FRP) 로 만들어졌습니다.
적용 시나리오
실내 부분 배선
FTTH 광섬유 가정, 사용자 단말기
수직 셰프트, 건물 전선
기술 특성
내구성 있는 구부러지기 저항 광섬유는 더 큰 대역폭을 제공하고 네트워크 전송의 특성을 향상시킵니다.
나비 모양의 가로 절단 디자인은 LSZH 또는 PVC 외부 껍질로 보호됩니다.
내구성 있는 구부러지지 않는 광섬유는 더 큰 대역폭을 제공하고 네트워크 전송의 특성을 향상시킵니다
광섬유는 찢기 쉽고 가볍고 크기가 작으며 연결의 설치와 유지 관리를 용이하게하는 독특한 구석 디자인을 가지고 있습니다.
일반 사양
| 케이블 종류 | FTTH (드롭 케이블) |
| 섬유 종류 | SM G657A1/ SM G657A2 |
| 적용 | FTTH, LAN |
| 권장 설치 방법 | 에어리엔 |
| 환경 | 실내 |
| 온도 범위 | -40°C ~ 70°C |
섬유 사양
| 섬유 스타일 | 단위 |
SM |
SM |
SM |
||
| 상태 | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| 약화 | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| 분산 | 1310nm | PS/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | PS/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| 0분산 파장 | nm | 1312±10 | 1312±10 | 1300~1324년 | ||
| 0분산 기울기 | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD 최대 개별 섬유 | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMD 설계 링크 값 | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| 섬유 차단 파장 λc | nm | 1180~1330 | 1180~1330 | 1180~1330 | ||
| 케이블 절단 파장 λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | 음 | 90.2±0.4 | 90.0±0.4 | 90.8±0.4 | |
| 1550nm | 음 | 100.4±0.8 | 100.1±0.5 | 90.8±0.5 | ||
| 단계 (동방 측정의 평균) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 섬유 길이와 점 단절에 대한 불규칙성 | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 차이 역분산 계수 | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| 장장 직경 | 음 | 1250.0±0.1 | 1240.8±0.1 | 1240.8±0.1 | ||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | ||
| 코팅/차핀치 동심 오류 | 음 | ≤120 | ≤120 | ≤120 | ||
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 코어/클래딩 동심성 오류 | 음 | ≤0.6 | ≤0.5 | ≤0.5 | ||
| 커블 (방사선) | 음 | ≥4 | ≥4 | ≥4 | ||
표준C냄새난의 증명F이버
| - 아니 | 1 | 2 | 3 | 4 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 |
케이블D에시그인
| 항목 | 설명 |
| 모델 번호 | GJXH/GJFXH |
| 1섬유수 | 1 코어, 2 코어, 4 코어 |
| 2케이블 직경 | 3.0*2.0mm |
| 3케이블 무게 | 11.5KGS/9.5KGS |
| 4힘의 일원 | |
| -물질 | 강철/FRP |
| - 지름 | 045mm |
| 5.외부 껍질 | |
| -물질 | LSZH (흑/백) |
| 6껍질 표기 | |
| - 표시의 종류 | 레이저 인쇄 |
케이블S구조
케이블 성능
| 부문 | 설명 | |
| 설치 온도 범위 | -20~+60°C | |
| 운용 및 운송 온도 | -40~+70°C | |
| 굽기 반지름 (min) | 장기적 | 10D |
| 단기 | 20D | |
| 허용된 팽창 강도 (N) | 장기적 | 60 |
| 단기 | 100 | |
| 분쇄 부하 (N/100mm) | 장기적 | 500 |
| 단기 | 1000 | |
| 부문 | 설명 | |

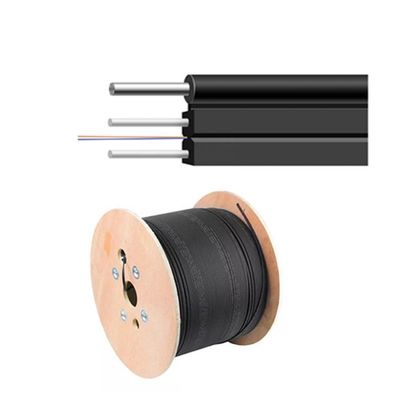

| 케이블 길이 | 1KM 또는 2KM 각 릴 | |
| 포장재 | 드럼+카튼 | |
| 패키지 크기 | 1km | 31.5*21*32.5cm |
| 2km | 34.5*28*35cm | |
케이블은 PI에 명시된 길이 또는 요구 사항에 따라 공급됩니다. 각 길이는 별도의 철-나무 배에 배송됩니다.드럼의 최소 배럴 지름은 케이블 지름의 30 배 이상 되지 않습니다.
케이블 끝은 물의 침투를 방지하기 위해 플라스틱 보호 캡으로 밀폐됩니다. 끝은 테스트를 위해 쉽게 액세스 할 수 있습니다.각 섬유에 대한 약화 성능 데이터와 함께 최종 검사 시험 보고서는 드럼 내부에 부착됩니다..
회사 프로파일
FAQ
Q1: 당신의 공장은 어디에 있습니까?
A1: 우리 공장은 중국 광둥성 도롱구안 시에 위치하고 있습니다.
Q2: 얼마나 오랫동안 여러분의 회사가 이런 일을 해왔나요?
A2:우리는 20년 넘게 광섬유 케이블을 생산해왔고 광섬유와 관련 도구를 생산하고 있습니다.
Q3케이블 품질은 어때요?
A4:우리 공장은 ISO 9001 품질 관리 시스템으로 승인되었으며 STARF, CE, CPR 및 TLC 인증을 받았습니다.우리는 우리의 제품의 신뢰성 높은 품질을 보장하는 일련의 장비와 장비를 가지고 있습니다.
Q4:우리의 요구 사항을 충족하는 케이블을 생산 할 수 있습니다
A6:물론, 우리는 당신의 요구 사항에 따라 다양한 종류의 제품을 공급할 수 있으며 합리적인 가격을 제공합니다.
Q5:OEM 주문을 받아들이기 위해 당신의 MOQ는 무엇입니까?
A7:예,우리는 따뜻하게 OEM 주문을 환영합니다. 우리의 고객을 만족시키기 위해,우리는 작은 주문을 받아 샘플 주문으로 처리 할 수 있습니다.
