야외 덕트와 공기 설치미술 강철 줄자 무장한 광 섬유 케이블
이 시방서는 광 케이블의 공급을 위해 구조, 기계적, 물리적이고 성능 기준을 위한 설계 요구 사항을 커버합니다. 이 문서에서 묘사된 특징은 광케이블의 공연에 대한 정보를 제공하도록 의도됩니다.
케이블 시스 마킹
각각 케이블은 분명히 케이블의 외부 자켓에 표시된 다음과 같은 정보를 가집니다 :
a. 제조의 이름.
비. 제조사의 년
Ｃ. 케이블과 섬유의 종류
Ｄ. 길이 표시 (정상적으로 각각 미터에 인쇄합니다)
Ｅ. 또는 고객의 요구조건으로서.
상술
| 케이블 유형 | GYTS |
| 섬유형 | G652D |
| 애플리케이션 | 장거리 통신, LAN |
| 권장 설치 방법 | 도관 또는 안테나 |
| 환경 | 야외입니다 |
| 온도 범위 | -40C 내지 70C |
섬유 상술
| 국제 전기통신 규격 위원회 G.652D (B1.3) 단일모드 광섬유의 기술적인 매개 변수 | |||
| 광학적 특성 | |||
| 모드 필드 직경 (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
um um |
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | |
| 감쇠곁수 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 대형 휨 손실 | 1550nm에, 100개 써클인 φ75mm | ≤0.1 | dB |
| 희석 논-유니포미티 | ≤0.05 | dB | |
| 분산 계수 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| 제로 분산 파장 | 1300~1324 | 별거 안 해 | |
| 맥스 제로 분산 경사 | ≤0.093 | Ps/(nm2.km) | |
| 그룹 굴절률 (표준값) |
1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특성 | |||
| 클래딩 직경 | 125.0±1.0 | um | |
| 핵심 / 클래딩 동심 오차 | ≤0.8 | um | |
| 피복 비원형성 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10 | um | |
| 피복재 / 코팅 편심 오차 | ≤12.0 | um | |
| 코팅 비원형성 | ≤8 | % | |
| 착색 코팅의 지름 | 250.0±15 | um | |
| 기계적 특성 | |||
| 컬링 (반지름) | ≥4 | Ｍ | |
| 내력 | >0.69 | Gpa | |
| 코팅 스트립 포스 |
평균 값 피크 값 |
1.0-5.0 1.3-8.9 |
엔 엔 |
| 동적 응력 국부 부식 민감 매개 변수 (nd 값) | ≥20 | ||
섬유의 표준 색 식별
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 슬레이트 | 백색 |
| 아니오. | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 빨강 | 검정색 | 노랑색 | 바이올렛 | 분홍색 | 물 |

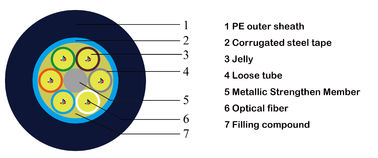

케이블 설계
| 항목 | 기술 | ||||||||||
| 모델 부정 | GYTS | ||||||||||
| 1. 섬유 번수 | 2-6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | |||
| 2. 케이블 지름(MM) | 8.8±0.2 | 9.1±0.2 | 9.6±0.2 | 10.2±0.2 | 11.7±0.2 | 14.2±0.2 | |||||
| 3. 케이블 중량(KG) | 82 | 96 | 120 | 140 | 203 | ||||||
| 4. 중심 강도 부재 | |||||||||||
| -재료 | 강선 | ||||||||||
| -지름 | 1.4 밀리미터 | 2.0 밀리미터 | |||||||||
| -PE 덮개 | 부정 | 예 | |||||||||
| 5. 루즈 튜브 | |||||||||||
| -재료 | PBT | ||||||||||
| 충전용 콤파운드의 -타입 | 젤리 | ||||||||||
| 루즈 튜브의 -번호 | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 | |||
| 6. 충전기 | |||||||||||
| -재료 | PP | ||||||||||
| 충전기의 -번호 | 4 | 3 | 1 | 2 | 1 | 0 | |||||
| 7. 튜브 조립체 | |||||||||||
| -튜브 설계 | 1+5 | 1+6 | 1+8 | 1+12 | |||||||
| -좌초시키 타입 | SZ | ||||||||||
| 8. 수벽 형성 시스템 | |||||||||||
| -재료 | 충전용 콤파운드 | ||||||||||
| 9. 기갑부대 | |||||||||||
| -재료 | 강철 줄자 | ||||||||||
| 10. 외부 쉬스 | |||||||||||
| -재료 | PE | ||||||||||
| -두께 | 1.5mm±0.2mm | ||||||||||
| 11. 덮개 마킹 | |||||||||||
| 마킹의 -타입 | 레이저 인쇄 | ||||||||||
케이블 성질
| 항목 | 기술 | |
| 장력 힘(N) | 장기간 | 600 |
| 단기간 | 1500 | |
| Crush(N/100mm) | 장기간 | 300 |
| 단기간 | 1000 | |
| 민. 곡률 반경 | 정전기 | 10D |
| 원동력 | 20D | |
| 온도 범위(C) | 작동 | -40C - +70C |
| 설치 | -10C - +60C | |
| 저장 | -40C - +70C | |
케이블 성능
| 항목 | 테스트 | 검사 방법 | 테스트 결과 |
| 1 |
인장 강도 IEC 60794-1-E1 |
인장 하중 :1500N 타임즈 지 : 1 분 케이블 길이 : ≥50m |
손실 change≤0.1dB@1550nm 어떤 파이버 차단과 어떤 덮개 손상 |
| 2 |
영향 IEC 60794-1-E4 |
높이 : 1m 중량 : 1 킬로그램 영향 장소 : ≥5 영향 사이클 : 장소 당 임대 3 사이클에 |
손실 change≤0.1dB@1550nm 어떤 파이버 차단과 어떤 덮개 손상 |
| 3 |
반복한 벤딩 IEC 60794-1-E6 |
굽힘 직경 : 25X 케이블 외경 적용 부하 : 25 킬로그램 벤딩 싸이클 : 30 번 벤딩 속도 : 2s 당 1이지 사이클 |
손실 change≤0.1dB@1550nm 어떤 파이버 차단과 어떤 덮개 손상 |
| 4 |
비틀림 IEC 60794-1-E7 |
비틀림 길이 : 1m 적용 부하 : 25 킬로그램 뒤틀림각 : ±90 또는 +180 트위스트 사이클 : ≥10 시간 |
손실 change≤0.1dB@1550nm 어떤 파이버 차단과 어떤 덮개 손상 |
| 5 |
내수도 IEC 60794-1-F5B |
물 높이 : 1m 케이블 길이 : 3m 보존 시간 : 24 시간 |
어떤 물도 케이블의 반대쪽 끝으로부터 새지 않았습니다 |
| 6 |
온도 IEC 60794-1-F1 |
온도 단계 :+20' C->-40' Ｃ' Ｃ >+70' C->+20' Ｃ 보존 시간 : 각각 단계 당 24 시간 순환하세요 :2 번 |
손실 change≤0.1dB@1550nm 어떤 파이버 차단과 어떤 덮개 손상 |
| 7 |
복합 흐름 IEC 60794-1-E14 |
샘플 길이 : 30 센티미터 보존 시간 : 24 시간 |
어떤 합성물 흐름 |
포장과 선적
케이블은 PI에 명시되는 것으로서 또는 요구조건으로서 길이에서 공급됩니다. 각각 길이는 분리된 논-리턴러블 나무로 된 드럼위에 적재될 것입니다. 드럼의 최소 롤 직경은 30 배 케이블 직경 이하이지 않을 것입니다.
각각 릴 위의 더 케이블은 완전히 스트랩을 패키징함으로써 더 케이블에 고정되는 열 랩으로 덮일 것입니다. 이 랩은 재사용할 수 있고, 우수한 열과 UV 보호를 제공합니다.
케이블 단말은 내수도를 방지하기 위해 플라스틱 보호 캡으로 밀봉될 것입니다. 마지막은 테스트를 위해 쉽게 접근하기 쉬울 것입니다. 개개 섬유에 대한 희석 성능 데이터와 최종점검 테스트 리포트는 드럼 내에 부착됩니다.
