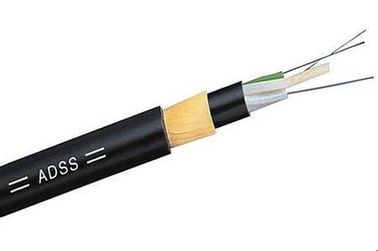

단일 모드 케이블 2/4/6/8/12/24/48/96 코어 ADSS 광섬유 케이블
제품 설명
이 단일 모드 케이블 2/4/6/8/12/24/48/96 코어 ADSS 광섬유 케이블은 야외 공기 설치에 적합합니다.가벼운 장갑 구조와 아마이드 가닥 메신저는 단일 모드 케이블 2/4/6/8/12/24/48/96 코어 ADSS 광섬유 케이블 자체 중력.
1.2 이 사양은 설치 외부에서 사용하도록 고객에게 공급되는 전 전 전압 자부장 광섬유 케이블 (ADSS) 의 요구 사항을 다루고 있습니다.
1.3 광섬유 케이블은 이 규격의 요구사항을 준수하고 일반적으로 최신 표준을 충족하거나 더 향상시켜야 한다.
ITU-T G.650: 단일 모드 섬유 및 케이블의 선형, 결정적 특성에 대한 정의 및 시험 방법
ITU-T G.652D: 단일 모드 광섬유와 케이블의 특성
IEC 60793-2-50 B13: B급 단일 모드 섬유에 대한 섹션 사양
IEEE Std 1222TM, 전용 다이렉트릭 자체 지원 광섬유 케이블 IEEE 표준
사양
일반 사양
| 케이블 종류 | ADSS |
| 섬유 종류 | G652D |
| 적용 | 장거리 통신, 고전압 영역의 LAN 또는 통신 네트워크 접속 |
| 권장 설치 방법 | 전력 전송 시스템, 많은 천둥 영역과 높은 전자기 불관 |
| 환경 | 야외 |
| 온도 범위 | -40°C ~ 70°C |
섬유 사양
| ITU-T G.652D (B1.3) 단일 모드 광섬유의 기술적 매개 변수 | |||
| 광학적 특성 | |||
| 모드 필드 지름 (MFD) |
1310nm 1550nm |
90.2±0.4 100.4±0.8 |
μm μm |
| 절단 파장 (λcc) | ≤1260 | nm | |
| 약화 계수 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 매크로 굽기 손실 | φ75mm, 100회로, 1550nm | ≤0.1 | dB |
| 약화 불일치성 | ≤0.05 | dB | |
| 분산 계수 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤ 53 ≤18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| 0분산 파장 | 1300~1324년 | nm | |
| 최대 0 분산 기울기 | ≤0.093 | PS/(nm2.km) | |
| 그룹 굴절 지수 (유형 값) |
1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특징 | |||
| 장장 직경 | 1250.0±1.0 | μm | |
| 코어/클래딩 동심성 오류 | ≤0.8 | μm | |
| 부피가 원형이 아닌 부피 | ≤1.0 | % | |
| 코팅 지름 | 2450.0±10 | μm | |
| 표면/장면 동심성 오류 | ≤120 | μm | |
| 코팅의 비순환성 | ≤ 8 | % | |
| 색상 코팅의 지름 | 2500.0±15 | μm | |
| 기계적 특성 | |||
| 커링 (방사선) | ≥4 | m | |
| 압력 가속 | >0.69 | GPA | |
| 코팅 스트립 힘 |
평균 값 최고값 |
10.0-5.0 1.3-8.9 |
N N |
| 동적 스트레스 부식 감수성 파라미터 (n)d값) | ≥ 20 | ||
표준 C냄새난의 증명F이버
| - 아니 | 1 | 2 | 3 | 4 | 5 | 6 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 스레이트 | 흰색 |
| - 아니 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |

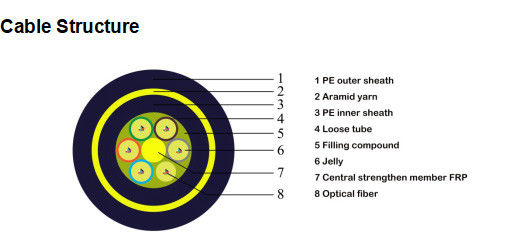

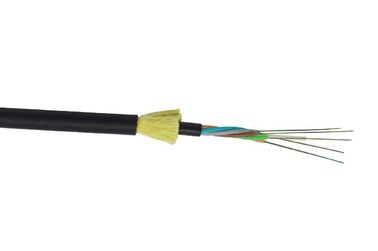

케이블D에시그인
| 부문 | 설명 | ||
| 광섬유 (G)652D) | 12F | 24F | |
| 느슨한 튜브 | 소재 | PBT (폴리부틸렌 테레프탈레이트) | |
| 각 튜브 당 섬유 | 4 | 4 | |
| 숫자 | 3 | 6 | |
| 필러 막대기 | 숫자 | 3 | 0 |
| 중앙 강도 구성원 | 소재 | FRP (유화 유리로 강화된 플라스틱) | |
| 물 차단 물질 | 물 차단 가재 | ||
| 부대원 | 아라미드 가재 | ||
| 외면 | 소재 | 검은색 HDPE | |
| 두께 | 명목: 1.6mm | ||
| 케이블 명목 지름 (±0.3mm) | 10.0 | ||
| 케이블 대략 무게 (kg/km) | 78 | ||
| 등급 긴장 스트레스 (RTS) | 4.5KN | ||
| 최대 작동 긴장 (40%RTS) | 1.8KN | ||
| 매일 스트레스 (15-25%RTS) | 0.675-1.125KN | ||
| 허용되는 최대 팽창 | 100m | ||
| 크러시 | 짧은 시간 | 2200N/100mm | |
| 적용 가능한 온도 범위 | 운영 | -40°C~+70°C | |
| 설치 | -10°C~+50°C | ||
| 저장 및 운송 | -40°C~+60°C | ||
| 굽기 반지름 | 설치 | 케이블 지름의 20배 | |
| 운영 | 케이블 지름의 10배 | ||
케이블S힐트M아크
각 케이블은 케이블의 외면에 다음과 같은 정보를 명확히 표시해야 합니다.
a. 제조업체의 이름.
b. 제조년
c. 케이블과 섬유의 종류
d. 길이 표시 (일반적으로 각 미터에 인쇄)
또는 고객의 요구에 따라.
케이블 성능
| 항목 | 테스트 | 시험 방법 | 시험 결과 |
| 1 |
당기력 IEC 60794-1-E1 |
전압 부하:1500N 시간: 1분 케이블 길이: ≥50m |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 2 |
영향력 IEC 60794-1-E4 |
높이: 1m 무게: 1kg 충돌점: ≥5 충격 주기: 매장 3주기 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 3 |
반복적 인 구부름 IEC 60794-1-E6 |
굽는 지름: 케이블 외부 지름의 25X 적용된 부하: 25kg 굽기 주기는: 30번 굽기 속도: 2초에 1회 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 4 |
톱션 IEC 60794-1-E7 |
톱션 길이: 1m 적용된 부하: 25kg 톱션 각: ±90 또는 +180 회전 사이클: ≥10번 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 5 |
물 침투 IEC 60794-1-F5B |
물 높이: 1m 케이블 길이: 3m 보관시간: 24시간 |
케이블의 반대쪽 끝에서 물이 누출되지 않습니다. |
| 6 |
온도 IEC 60794-1-F1 |
온도 단계: +20°C->-40°C->+70°C->+20°C 보관 시간: 각 단계 당 24시간 사이클: 2회 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 7 |
복합 흐름 IEC 60794-1-E14 |
샘플 길이는 30cm 보관시간: 24시간 |
복합 흐름이 없습니다. |
포장 및 운송 및 지불
케이블은 PI에 명시된 길이 또는 요구 사항에 따라 공급됩니다. 각 길이는 별도의 반환 할 수없는 나무 드럼에 배송됩니다.드럼의 최소 배럴 지름은 케이블 지름의 30 배 이상 되지 않습니다.
각 스릴에 있는 케이블은 열 포장에 완전히 덮여 있으며, 이 포장은 포장 스트랩으로 케이블에 고정됩니다. 이 포장은 재사용 가능하며 열 및 자외선 보호에 탁월합니다.
케이블 끝은 물의 침투를 방지하기 위해 플라스틱 보호 캡으로 밀폐됩니다. 끝은 테스트를 위해 쉽게 액세스 할 수 있습니다.각 섬유에 대한 약화 성능 데이터와 함께 최종 검사 시험 보고서는 드럼 내부에 부착됩니다..
