광섬유 패치 케이블
1. 설명
광섬유 패치 코드 (Optical Fiber Patch Cord, Jumper) 는 광섬유의 길이가 두 끝이 빔 경로를 연결하기 위해 커넥터를 추가하는 것입니다. 피그테일은 한쪽 끝에서만 영구적으로 연결된 커넥터의 길이입니다.다양한 종류의 커넥터 (FC와 같은) 로 조립된 BD 패치 케이블, SC, ST, LC, MU, MTRJ 등) 세 가지 종류의 닦은 섬유 끝면이 있습니다. PC, UPC 및 APC.우리는 대량 생산의 높은 품질을 보장하기 위해 제조에 첨단 기술과 장비를 사용합니다..
2.특징
a. 낮은 삽입 손실
b. 높은 수익 손실
c. 좋은 반복성
d. 좋은 교환성
e. 고온 안정성
3.신청서
a. 광섬유 통신 시스템
b. 광섬유 데이터 통신
광섬유 데이터 통신
d. 광섬유 접속망
e. LAN 광섬유 센서
4.매개 변수
| 모드 | 단일 모드 | 멀티 모드 | |
| 폴란드어 | UPC | APC | PC |
| 삽입 손실 | ≤0.2dB | ≤0.3dB | ≤0.2dB |
| 수익 손실 | ≥55dB | ≥ 65dB | ≥35dB |
| 교환 가능성 | ≤0.2dB | ||
| 소금 스프레이 | ≤0.1dB | ||
| 반복 가능성 | ≤0.1dB (1000번) | ||
| 진동 | ≤0.2dB (550Hz 1.5mm) | ||
| 온도 | ≤0.2dB (-40+85 100시간 지속) | ||
| 습도 | ≤0.2dB (+25+65 93 R.H.100 시간) | ||
| 아펙스 오프셋 | 0μm ~ 50μm | ||
| 곡선 반지름 | 7mm ~ 25mm | ||
| 표준을 준수 | ROHS,IEC 및 GR-326 | ||
| 섬유 종류 | 단일 모드:9/125-G652D 9/125-G657 |
| 멀티 모드: 50/125-OM2 62.5/125-OM1 50/125-OM3 |
|
| 섬유 | 코닝, 중국 섬유, 다른 |
| 커넥터 | SC,FC,LC,ST,MU,DIN,MTRJ,E2000,MPO,SMA,D4 및 기타 |
| 반짝이는 | PC,UPC,APC,MTRJ 남성 커넥터,MTRJ 여성 커넥터 |
| 전선 종류 | 단순, 복합 |
| 케이블 직경 | 0.9mm20.0mm,10.8mm 3.0mm |
| 케이블 자켓 | PVC,LSZH,OFNR,OFNP |
| 길이는 ((M) | 0.5m,1m,3m,5m,10m,20m,200m 또는 기타 |

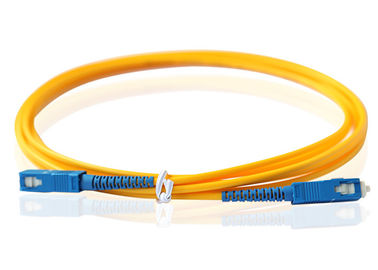

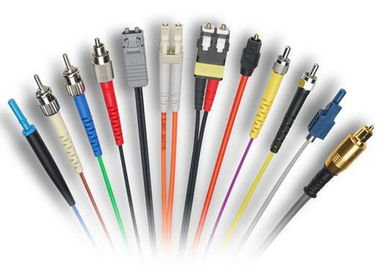

5외모
