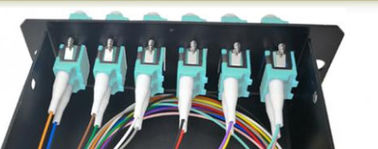

MPO - LC 콜드 - 롤 스틸 광섬유 배포 상자 50 / 125 패치 패널과 함께 OM3 로드
MPO의 설명
MPO (Multi-fiber Push On) 는 MT 시리즈 커넥터라고 불립니다.MT 시리즈의 코어는 코어의 안내 구멍과 MT 시리즈의 코어의 안내 핀 (PIN 바늘이라고도 한다) 사이의 정확한 연결을 위해 사용됩니다.MPO는 2 ~ 12 코어 설계, 최대 24 코어를 가질 수 있으며 가장 일반적으로 사용되는 커넥터는 8 코어와 12 코어입니다. MPO의 컴팩트 디자인은 코어 수와 작은 크기를 만듭니다.그것은 FTTX 및 40/100G SFP의 연결 응용 프로그램에서 널리 사용됩니다., SFP + 및 다른 트랜시버 고밀도 통합 광선 환경. H-LIN 회사는 10 년 이상의 생산 관리 경험을 가지고 있습니다.다양한 전환 및 재연결 MPO 점퍼를 제공 할 수 있습니다., 다양한 MPO와 함께, 띠와 뭉치되어 있습니다. 지점 (둥근 또는 사각형) 을 통해 2 ~ 24 코어 0.9 또는 2 광 케이블의 지점을 전송 할 수 있습니다.연결 헤드의 유형은 클라이언트가 지정합니다., 길이 및 기타 요구 사항은 고객에 의해 선택됩니다. 이 제품은 텔코르디아-GR-326의 요구 사항을 충족합니다. IEC와 Rohs.
MPO 카세트의 설명
MPO 카세트 모듈은 MPO와 LC 또는 SC 디스크리트 커넥터 사이의 안전한 전환을 제공합니다.그들은 MPO 척추를 LC 또는 SC 패치로 상호 연결하는 데 사용됩니다.모듈형 시스템은 고밀도의 데이터 센터 인프라를 신속하게 배치하고 이동, 추가 및 변경 과정에서 개선된 문제 해결 및 재구성 기능을 제공합니다.1U 또는 4U 19 ′′ 멀티 슬롯 차체에 장착할 수 있습니다.
MPO 카세트는 광학 성능과 신뢰성을 제공하기 위해 공장 제어 및 테스트 된 MPO-LC 팬 아웃을 포함합니다.저손실 MPO Elite 및 LC 또는 SC 프리미엄 버전은 전력 예산 요구 높은 고속 네트워크에 낮은 삽입 손실을 특징으로 제공됩니다.
특징 및 응용
낮은 삽입 손실
기업 내의 다른 건물들 사이의 LAN 배선
좋은 교환성과 연결성
광적 활성 장치의 광적 링크 상호 연결
다양한 MPO 관행
통신 기지의 배선과 배선 상자 내의 배선
고품질의 삽입 코어, PIN 바늘의 정확한 정렬
주택 구역, 산업 구역 및 상업 건물의 광 신호 연결
텔코르디아 GR-326RCORE 표준
밀집 된 배선 시스템
ROHS의 요구 사항을 충족
광섬유 통신 시스템, 케이블 텔레비전 네트워크, 통신 네트워크
MTP를 제공하기 위해 도면을 제공 할 수 있습니다.
대도시 지역 네트워크, 광역 네트워크, FTTX
| 항목 | 사양 |
| 커넥터 타입 | MPO |
| 섬유 | SM ((PC) 또는 OM3 MM |
| 작동 파장 | 850nm, 1300nm |
| 테스트 파장 | 850nm, 1300nm |
| 최종 표면 닦기 | PC |
| 삽입 손실 | MPO:기반 ≤ 0.40dB,최대 ≤ 0.75dB |
| 수익 손실 | ≥50dB |
| 적절한 섬유 종류 | MPO:리본형 또는 펀들형 케이블 |
| 반복 가능성 | ≤0.10dB |
| 교환 가능성 | ≤0.20dB |
| 내구성 | 500의 일반적인 변화 값은 ≤0.20dB입니다. |
| 수직 당기기 | ≥120N (0.9mm 광 케이블을 제외) |
| 작동 온도 | -20°C ~ +70°C |
| 저장 온도 | -40°C ~ +85°C |
