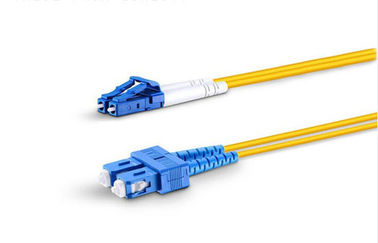

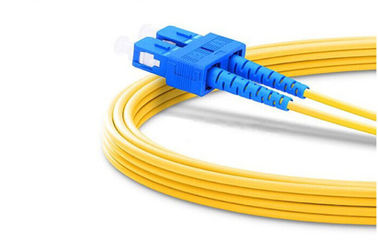

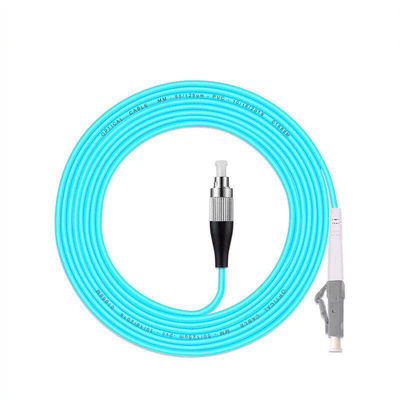

LC-Sc 단일 모드 광섬유 패치 케이블
우리 회사는 까다로운 네트워크 애플리케이션을 위해 설계 및 제조 된 다양한 패치 케이블을 제공합니다.
멀티모드 및 싱글모드로 구성됩니다. 두 끝은 고성능 하이브리드 또는 싱글모드로 끝납니다.
원형 및 듀플렉스 형태의 SC, ST, FC, LC, MU, MTRJ, E2000, DIN 커넥터로 구성된 타입 커넥터
표준 준수
.텔코르디아 (옛 벨코어) GR-326-CORE
단일 모드 광학 커넥터와 점퍼 집합체
.IEC 874-1 광섬유 커넥터 및 케이블에 대한 일반 사양
.ANSI/TIA-568-C3, ISO/IEC 11801 2판, CENELEC EN 50173, UL94V-0
.케이블 방화 저항률: OFNR 또는 IEC60332-3 표준
특징
.100% 광학 성능 테스트
(입기 손실 고객 지정 길이 & 반환 손실)
.표준 색상은 노란색, 오렌지, 아쿠아 또는 보라색, 요청에 따라 다른 색상이 제공됩니다.
.케이블 외장 코트 PVC, 저연소 제로 할로겐 (LSZH)
.PC, UPC, APC 커넥터 유형
.FC, ST, SC를 위한 높은 농도 2.5mm 세라믹 페룰
그리고 LC와 MU를 위한 1.25mm 세라믹 페룰
.G652D, G657A, OM1, OM2, OM3 및 OM4로 제공됩니다.
.A 위치/B 위치 표시
.0.9mm, 1.6mm, 1.8mm, 2.0mm, 3.0mm 크기로 제공됩니다.
기계, 환경 및 재료 데이터
| 모드 범위 | 단일 또는 멀티 모드 |
| 케이블 종류 | 단순 또는 듀플렉스 지프코드 |
| 커넥터 스타일 | SC, FC, ST, LC, MU, MTRJ, E2000, DIN |
| 폴리쉬 또는 페룰 인터페이스 타입 | PC, UPC, APC |
| 케이블 직경 | 00.9mm, 1.6mm, 1.8mm, 2.0mm, 3.0mm |
| 길이 | 표준 & 사용자 정의 길이 |
| 힘의 일원 | 아라미드 실 |
| 외장 | PVC 또는 LSZH |
| 케이블 조립 길이 (<15m 허용) | -0/+100mm |
| 케이블 조립 길이 (> 15m 허용) | -0/+10% |
| 재킷 색상 (멀티모드: OM1 & OM2) | 오렌지 |
| 재킷 색상 (멀티모드: OM3) | 아쿠아 |
| 재킷 색상 (멀티모드: OM4) | 아쿠아 또는 보라색 |
| 재킷 색상 (일체 모드: G652D & Gb57A) | 노란색 |
| 내구성 | 500회 (최대 0.2 dB 증가) 1000 마트/데마트 사이클 |
| 운영 임시 | -20°C ~ +70°C/+85°C |
| 저장 온도 | -40C ~ +85C |
| 페룰 콘센트리시티 | < 1μm, 다른 페룰 콘트리시티 < 1μm |
| 습도 (FOTP-5) | 40°C에서 90~95% |
| 연결 메커니즘의 강도 (FOTP-185) | 5초 동안 0°에서 33N |
| 케이블 유지 (FOTP-6) | 5초 동안 0°에서 50N |
| 트위스트 (FOTP-36) | 0°에서 15N, 5회전, 10회전 |
| 플렉스 (FOTP-1) | 025cm, +90° ~ -90°, 100회로에서 0.5kg |
| 섬유 종류 | 최대 저하 (dB/km) | 미니.오버플리 발사 대역폭 (Mhz.km) |
최소.기가비트 이더넷 연결 거리 (m) |
||||||
| 기가비트 | 10기가비트 | ||||||||
| 850nm | 1300nm | 1310nm | 1550nm | 850nm | 1300nm | 850nm | 1300nm | 850nm | |
| OM1 62.5/125μm | ≤ 27 | ≤0.6 | - | - | ≥ 500 | ≥600 | 275 | 550 | - |
| OM2 50/125μm | ≤ 23 | ≤0.6 | - | - | ≥ 500 | ≥ 500 | 750 | 600 | 150 |
| OM3 50/125μm | ≤ 23 | ≤0.6 | - | - | ≥1500 | ≥ 500 | 1000 | 600 | 300 |
| OM4 50/125μm | ≤ 23 | ≤0.6 | - | - | ≥3500 | ≥ 500 | 1100 | 600 | 550 |
| G652D 9/125μm | - | - | ≤0.30 | ≤0.18 | - | - | - | - | - |
| G657A 9/125μm | - | - | ≤0.35 | ≤0.21 | - | - | - | - | - |
| 항목 | 단일 모드 | 멀티모드 | ||||
| PC | UPC | APC | 62.5/125 | 50/125 | 50/125 10G | |
| 삽입 손실/연결기 (일자 섬유) | 00.2dB 최대 (0.15dB 전형) | 00.3dB 최대 (0.25dB 전형) | ||||
| 수익 손실 | ≥45 dB | ≥50 dB | ≥60 dB | N.A. | ||
| 삽입 손실/MTRJ 커넥터 | 00.5dB 최대 (0.45dB 전형) | 00.5dB 최대 (0.45dB 전형) | ||||
| 당기 힘 | ≥98N | ≥98N | ||||
| AA | BB | C | D | E | F | G | CL |
| 커넥터 종류 |
커넥터 T ype |
섬유 종류 | 섬유수 | 부트 용품 케이블 지름 |
길이 | 재킷 물질 |
재킷 색상 (CL) |
| FP,SP, SA,LP |
FP,SP, SA,LP |
OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
SX=단순 DX=두중화 4F=4개의 코어 6F=6개의 코어 12F=12개의 코어 |
09=0.9mm 16=1.6mm 20=2.0mm 30=3.0mm |
0015=1.5M 0200=20M |
1=PVC 2=LSZH 3=PE |
이 법안의 컬러 코드 차트 |
| 코드 | 커넥터 | 코드 | 커넥터 | 코드 | 커넥터 | 코드 | 커넥터 | 코드 | 커넥터 | 코드 | 커넥터 |
| FP | FC/PC | FA | FC/APC | LP | LC/PC | LA | LC/APC | MU | MU | DN | DIN |
| SP | SC/PC | SA | SC/APC | TP | ST/PC | TA | ST/APC | MT | MTRJ | E2 | E2000 |
색상 코드
- 네
| 부문 번호 | 설명 |
| PC-SP-LA...G652DSX3000302예 | SC/PC-LC/APC 광섬유 패치 케이블 싱글모드 G652D, 심플렉스, 3.0mm, LSZH, 노란색, 3M. |
