ADSS 외관 전용 변압식 자부장 광섬유 케이블
광섬유 케이블
설명
이 사양은 광섬유 케이블의 공급에 대한 구조, 기계적, 물리적 및 성능 표준에 대한 설계 요구 사항을 포함합니다.이 문서에 설명된 특징은 광 케이블의 성능에 대한 정보를 제공하도록 되어 있습니다.
구조적 특징
금속이 아닌 강화제로 된 느슨한 튜브
고유연성 아라미드 가재
전기장 25KV/m까지의 전기장에서 장기간 작동할 수 있는 장치
섬유 사양
| ITU-T G.652D (B1.3) 단일 모드 광섬유의 기술적 매개 변수 | |||
| 광학적 특성 | |||
| 모드 필드 지름 (MFD) |
1310nm 1550nm |
90.2±0.4 100.4±0.8 |
μm μm |
| 절단 파장 (λcc) | ≤1260 | nm | |
| 약화 계수 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 매크로 굽기 손실 | φ75mm, 100회로, 1550nm | ≤0.1 | dB |
| 약화 불일치성 | ≤0.05 | dB | |
| 분산 계수 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤ 53 ≤ 8 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| 0분산 파장 | 1300~1324년 | nm | |
| 최대 0 분산 기울기 | ≤0.093 | PS/(nm2.km) | |
| 그룹 굴절 지수 (유형 값) |
1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특징 | |||
| 장장 직경 | 1250.0±1.0 | μm | |
| 코어/클래딩 동심성 오류 | ≤0.8 | μm | |
| 부피가 원형이 아닌 부피 | ≤1.0 | % | |
| 코팅 지름 | 2450.0±10 | μm | |
| 표면/장면 동심성 오류 | ≤120 | μm | |
| 코팅의 비순환성 | ≤ 8 | % | |
| 색상 코팅의 지름 | 2500.0±15 | μm | |
| 기계적 특성 | |||
| 커링 (방사선) | ≥4 | m | |
| 압력 가속 | >0.69 | GPA | |
| 코팅 스트립 힘 |
평균 값 최고값 |
10.0-5.0 1.3-8.9 |
N N |
| 동적 스트레스 부식 감수성 파라미터 (n)d값) | ≥ 20 | ||
속성
이 시스템은 최대 288개의 광섬유를 수용할 수 있습니다.
가벼운 디자인으로 탑에 더 적은 부하를 추가하고 최대 1500m까지 확장 할 수 있습니다.
90KN 이상의 강력한 견인 방지 성능을 가지고 있습니다.
비금속 구조는 좋은 단열과 우수한 번개 저항을 제공합니다.
아라미드 가닥은 균등하게 분포되어 있으며 좋은 생산 과정을 가지고 있으며, 그 결과 탁월한 스트레스/스트렌스 성능이 있습니다.
총알에 저항하는 성능이 뛰어나죠
추적에 저항하는 뛰어난 성능을 가지고 있습니다.
이 시스템은 전원이 꺼지지 않고 설치될 수 있고, 케이블의 정상적인 전송은 전력선 결함으로 인해 영향을 받지 않을 것입니다.

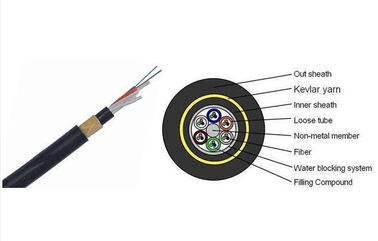

케이블 설계
| 항목 | 설명 | ||
| 모델 번호 | ADSS-12B1-100-PE | ADSS-24B1-100-PE | ADSS-48B1-100-PE |
| 1- 섬유수 | 12 | 24 | 48 |
| 2케이블 직경 | 11.6±0.3mm | 12.4±0.3mm | |
| 3케이블 무게 | 117kg | 130kg | |
| 4중부 강원도 소속 | |||
| -물질 | FRP | ||
| 5헐렁한 파이프 | |||
| -물질 | PBT | ||
| 용체 튜브 | 2 | 4 | 4 |
| - 튜브 당 섬유의 수 | 6 | 6 | 12 |
| - 충전 화합물의 종류 | 젤리 | ||
| 6필러 | |||
| -물질 | PP | ||
| - 필러가 없네 | 4 | 2 | 2 |
| 7튜브 조립 | |||
| -튜브 레이아웃 | 1+6 | ||
| - 스트랜딩 타입 | SZ | ||
| 8물 차단 시스템 | |||
| -물질 | 충전 화합물 (또는 물 차단 테이프) | ||
| 9코어 랩 | |||
| -물질 | 폴리에스터 테이프 | ||
| 10- 강인한 멤버 | |||
| -물질 | 아라미드 실 | ||
| 11안쪽 껍질 | |||
| -물질 | MDPE | ||
| - 두께 | 00.8mm±0.2mm | ||
| 12.외부 껍질 | |||
| -물질 | HDPE | ||
| - 두께 | 10.8mm±0.2mm | ||
| 13껍질 표기 | |||
| - 표시의 종류 | 레이저 인쇄 | ||
적용 가능한 필드는 다음과 같습니다.
장거리 통신, 고전압 지역에서 LAN 또는 통신 네트워크에 액세스. 높은 천둥 활동과 높은 전자기 간섭이있는 지역에서 전력 전송 시스템.
인증 & FAQ
REACH,ROHS,TLC 통신 인증,환경 관리 시스템 인증,ISO9001:2000사용상품 특허 인증서
