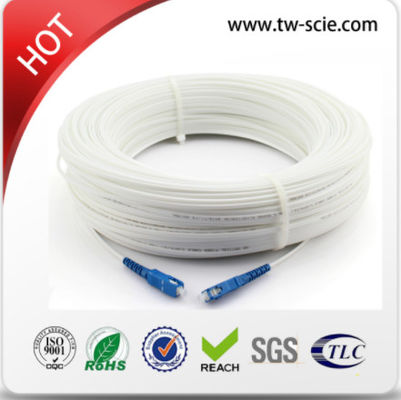

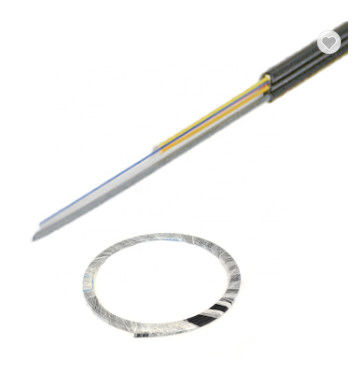

FTTH(Fiber To The Home) 애플리케이션을 위한 2코어 플랫 드롭 케이블은 섬유 강화 플라스틱(FRP) 강도 부재로 만들어진 절연 강도 부재와 LSZH 외부 재킷으로 보호되는 2개의 단일 모드 섬유로 구성됩니다.
시공이 매우 간편하고 설치가 간편하여 가정, 아파트, 사무실 등의 주배전반을 고정점에 연결하는 용도로 많이 사용됩니다.업계 표준 커넥터는 표준 250µm 광섬유 크기로 인해 직접 종단에 사용할 수 있습니다.
준수 표준으로 또는 초과
. ITU-T G652.D . ITU-T G651.1 OM1 OM2 OM3 OM4
. ITU-T G657.A . IEC60793-2-10 유형 A1a.1/A1b OM1/OM2
. IEC60793-2-10 유형 A1a.2 OM3 . IEC60793-2-10 유형 A1a.3 OM4
. ISO/IEC 11801, ISO/IEC 24702 . IEEE 802.3z 기가비트 이더넷
. ANSI/TIA/EIA 568C.3 . ROHS 준수 지침 2011/65/EU(ROHS2.0)
기계적 및 환경적 특성
| 설명 | 케이블 사양 | |
| G652D | G657A | |
| 클래딩 비 원형 | <1.0% | ≤0.7% |
| 모드 필드 직경 @ 1310nm | 8.7~9.5μm | 8.4~9.2μm |
| 클래딩 직경 | 125.0+1.0μm | 125.0+0.7μm |
| 코어 동심도 오류 | <0.6μm | <0.5μm |
| 1차 코팅 직경 | 245±7μm | 245±5μm |
| 코팅-클래딩 동심도 오차 | ≤12.0up | |
| 섬유 굴곡 반경 | >4m | |
| 증거 수준 | >1.5% 변형률 | |
| 섬유 유형 | G652D 또는 G657A | |
| 인장 하중 | 80N | |
| 온도 | -20~60°C | |
| 특성 | 상태 | 값 | |
| 감쇠 | @1310nm | <0.40db/km | |
| @1550nm | <0.30db/km | ||
| 매크로 굽힘 손실 | Ø 30mm | G652D | G657A |
| 1550nm에서 10턴 | <0.50db | <0.25db | |
| 색채 분산 | @1310nm | <3.5ps/nm.km | |
| @1550nm | <18ps/nm.km | ||
| 차단 파장 | <1260nm | ||
| 제로 분산 기울기 | ≤0.092ps/(nm².km) | ||
| 제로 분산 파장 | 1312~1324nm | ||
표준 섬유 색상 코드
Fiber 13 이상은 검은색 줄무늬 또는 대시가 추가되어 색상 코드가 반복됩니다.
참고: Fiber Tube 색상은 동일한 순서로 따릅니다.
주문 가이드
| 더블 엑스 | NS | NS | 씨 | 씨엘 |
| 케이블 유형 | 재킷 | 섬유 수 | 섬유 유형(FXX) | 자켓색상(CL) |
| GJXFH | 1=PVC 2=LSZH 3=PE |
섬유의 수 01F,02F |
OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
에 언급된 바와 같이 색상 코드 차트 |
| 부품 번호 | 설명 |
| OC-GJXFH-22G652DNS | 2 코어 싱글 모드 G652D GJXFH 광섬유 케이블, LSZH 재킷, 화이트 색상. |
