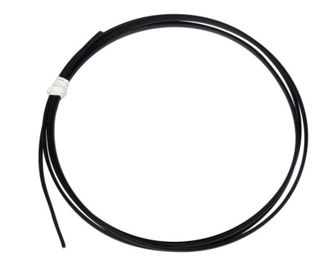

강선 FRP와 발크 LSZH 덮개 광 케이블은 FTTH를 강화합니다
애플리케이션
3. 바닥 연결에 적합합니다.
특성
1. 250 um 섬유.
2. FRP / KFRP.
3. LSZH 덮개.
케이블 구성 세부 사항
| 항목 | 기술 | ||||||
| 섬유의 수 | 2-24cores | ||||||
| 섬유 | 타입 | G652D/G657A/Multimode | |||||
| 지름 | 250 um | ||||||
| 강도 부재 | 마테리아 | 케블라 방사 | |||||
| 루즈 튜브 | 지름 | 0.9-1.2mm | |||||
| 재료 | / | ||||||
| 외부 쉬스 | 재료 | PVC / LSZH | |||||
| 지름 | 1.6*2.0-3.0*6.0mm | ||||||
| 케이블 크기 (높이 폭) | / | ||||||
| 케이블 중량 | 5.5-28.5KG | ||||||
| 설치 온도 범위(oC) | -20+60 | ||||||
| 작동과 수송 온도(oC) | -40+70 | ||||||
| 민 굽힘 반지름(MM) | 장기 | 10D | |||||
| 민 굽힘 반지름(MM) |
단기간 | 20D | |||||
| 민 허용 장력 힘(N) |
장기 | 40 | |||||
| 민 허용 장력 힘(N) |
단기간 | 80 | |||||
| 로드 (N/100mm)를 압도하세요 | 장기 | 200 | |||||
| 로드 (N/100mm)를 압도하세요 | 단기간 | 1000 | |||||
섬유와 강관의 표준 색
| 섬유 방식 | 유닛 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | 별거 안 해 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 희석 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 분산 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 분산 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| 제로개 분산 경사 | 별거 안 해 | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별적 피브르 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 설계 링크 값 | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 섬유 차단 파장 λc | 별거 안 해 | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 서애프 사고 방식 λcc |
별거 안 해 | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 숫자로 나타냅니다 개구(na) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 양방향성이 (평균을 내딛으세요 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 에 불규칙성 길이와 핵심 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 불연속 | |||||||
| 차이 후방산란 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 희석 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 핵심 이중 뇌막 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅 / 푸른머리되새 동심원으로 에러 |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 비 원형을 코팅하기 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 핵심 / 피복재 콘엔트리시티 에러 | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬(반지름) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
포장 & 선적
업체 정보
동완 TW-SCIE Co., Ltd．는 20년 이상 동안 광케이블의 생산에 전념했습니다. 그것은 R&D, 생산, 판매와 광섬유 통신 제품의 네트워크 공학을 통합하는 신흥 첨단 기업이고, 독립적 수입과 수출 권리를 가지고 있습니다. 혁신, 우수성을 추구하는 경험 개념에 의존하고, 완전성과 기업을 확립할 때, 우리는 국내외에서 수많은 단골 고객들을 이끌었습니다. 우리의 광케이블 제품은 오버헤드에 적합한 GYXTW 시리즈인 GYTS를 포함합니다 ; 자활하는 ADSS, GYXTC8S, GYTC8S 시리즈 ; 직접매설식（배관） GYTA53, GYTY53, GYTA 시리즈 ; 그리고 비금속 광케이블 GYFTY, 복합 지반 전선 광케이블 광복합 가공지선, 기타 등등, 다양화된 광케이블 제품 포트폴리오는 당신이 수월하게 제품을 선택할 수 있게 합니다.
품질과 안전
우리는 엄격하고 완전한 품질 관리 시스템, 를 구현했습니다
각각 제품이 고객들을 위한 품질 요구 사항을 충족시킬 수 있다는 것을 보증합니다.
게다가, 자사 제품의 모두는 엄밀하게 선적 전에 조사되었습니다. 우리의
제품은 로에스, ISO9001과 TLC 인증을 통과했습니다.
