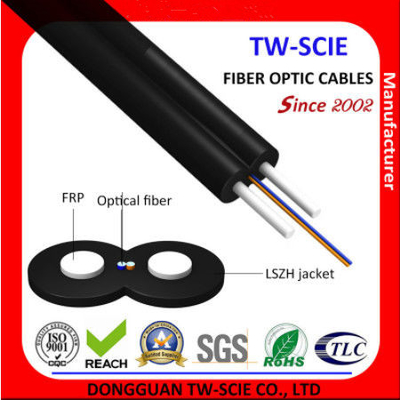

강선 FRP와 G652D LSZH 덮개 광 케이블은 FTTH를 강화합니다
애플리케이션
3. 바닥 연결에 적합합니다.
특성
1. 250 um 섬유.
2. FRP / KFRP.
3. LSZH 덮개.
케이블 구성 세부 사항
| 항목 | 기술 | ||||||
| 섬유의 수 | 2-24cores | ||||||
| 섬유 | 타입 | G652D/G657A/Multimode | |||||
| 지름 | 250 um | ||||||
| 강도 부재 | 마테리아 | 케블라 방사 | |||||
| 루즈 튜브 | 지름 | 0.9-1.2mm | |||||
| 재료 | / | ||||||
| 외부 쉬스 | 재료 | PVC / LSZH | |||||
| 지름 | 1.6*2.0-3.0*6.0mm | ||||||
| 케이블 크기 (높이 폭) | / | ||||||
| 케이블 중량 | 5.5-28.5KG | ||||||
| 설치 온도 범위(oC) | -20+60 | ||||||
| 작동과 수송 온도(oC) | -40+70 | ||||||
| 민 굽힘 반지름(MM) | 장기 | 10D | |||||
| 민 굽힘 반지름(MM) |
단기간 | 20D | |||||
| 민 허용 장력 힘(N) |
장기 | 40 | |||||
| 민 허용 장력 힘(N) |
단기간 | 80 | |||||
| 로드 (N/100mm)를 압도하세요 | 장기 | 200 | |||||
| 로드 (N/100mm)를 압도하세요 | 단기간 | 1000 | |||||
섬유와 강관의 표준 색
| 섬유 방식 | 유닛 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | 별거 안 해 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 희석 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 분산 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 분산 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| 제로개 분산 경사 | 별거 안 해 | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별적 피브르 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 설계 링크 값 | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 섬유 차단 파장 λc | 별거 안 해 | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 서애프 사고 방식 λcc |
별거 안 해 | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 숫자로 나타냅니다 개구(na) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 양방향성이 (평균을 내딛으세요 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 에 불규칙성 길이와 핵심 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 불연속 | |||||||
| 차이 후방산란 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 희석 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 핵심 이중 뇌막 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅 / 푸른머리되새 동심원으로 에러 |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 비 원형을 코팅하기 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 핵심 / 피복재 콘엔트리시티 에러 | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬(반지름) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
포장 & 선적
업체 정보
동완 TW-SCIE Co., Ltd．는 테왕 그룹의 계열사입니다. 그것은 2002년에 확립되었습니다. 그것의 설립 이후로, 회사는 연속적 혁신의 개념과 최고의 추구를 고수했고, 오랫동안 광섬유 통신 제품과 시장 확대의 연구 개발에 전념했습니다. 부단한 노력을 통하여, 그것은 R&D, 생산, 판매와 광섬유 통신 제품의 네트워크 공학을 통합하는 포괄적 첨단 기업으로 발전했습니다. 우리는 사용자들에게 고품질 제품과 완전한 프리세일즈, 판매와 애프터 서비스를 제공하기 위해 첨단 설비, 발달한 기술과 엄격한 관리에 의존합니다. 주의에 의존하고의 품질에 의해 살아남고, 혁신과 좋은 명성에 의해 발달하고, 회사가 국내외에서 많은 연산자들과의 전략적 제휴를 확립했습니다. 회사는 현재 3 일련의 제품을 가지고 있습니다 : 광케이블과 광학 수동 구성 요소와 광 파이버 트랜시버, 그것이 고객들에게 원 스톱 서비스를 제공할 수 있습니다.
우리의 품질 & 서비스
동완 TW-SCIE Co., Ltd．는 다음에 의해 최고 품질 광 케이블 제품과 서비스를 우리의 고객들에게 제공하는 것에 전념합니다 :
1. 일관되게 제품 품질과 성능을 위해 만나기 ;
2. 우리의 고객의 요구조건을 충족시키기 위한 제품 및 서비스의 적시 배달 ;
3. 그들이 우리의 고객들을 서빙하기에 더욱 수월할 것이도록 우리의 사람들이 제대로 훈련된다는 것을 보증하기.
당신의 문제를 해결하는 것 우리의 우선 사항입니다, 플스는 우리와 연락하여 줍니다 !
