GYTA53의 광섬유 케이블을 좌초시켜 매장 루즈 튜브를 지시하세요
GYTA 무장한 광섬유 케이블의 교육은 높이 무드레의 플라스틱의 느슨하게 지하철을 타도록 삽입한 단일모드 또는 다중 모드입니다. 튜브에서 와르팅 막음 재를 충전하기. 한개의 단일 금속 강도 부재는 케이블의 중앙에 있고 (필요한 경우) 섬유 케이블의 약간의 핵심을 위해 그것에서 폴리에틸렌 쉬쓰의 층을 추가했습니다. 루즈 튜브와 충전용 콤파운드는 팽팽하게 원통 케이블이라는 것 중심 금속 강도 부재 명부로 고정시켰습니다 . 무장한 Al 플라스틱 테이프 뒤에 PE 덮개로 포장됩니다 .두배 무장한 폴리에틸렌 강철 뒤에 PE 덮개로 포장됩니다 .

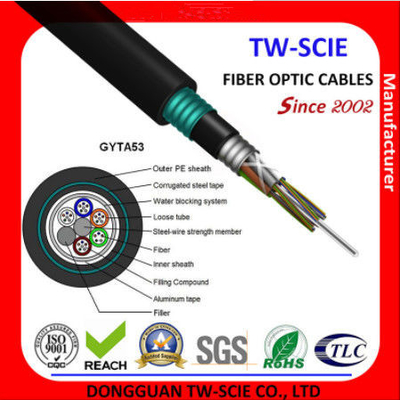

케이블 설명서안으로부터 외부에
1. 섬유
2. 강철 와이어는 멤버를 강화합니다
3. 루즈 튜브
4. 내부 쉬스
5. 물 블로킹 시스템
6. 충전용 콤파운드
7. 파형강 테이프
8. 아웃스히스
특성
1. 강철 줄자는 강화됩니다.
2. 충전기는 아모레드 강관 섬유 강철 줄자를 보호합니다.
3. 우수한 기계적이고 환경적 성능.
4. 계약 structure.light 중량.
5. 편리 설치와 단순 작동.
6. 좋은 수벽 형성 시스템.
7. 두배 PE 덮개.
애플리케이션
1. 야외 직접매설식（배관） 또는 도관 바닥.
2. 장거리와 근거리 네트웍 통신.
케이블 구성 세부 사항
|
항목 |
기술 |
||||||
|
섬유의 수 |
2-144cores |
||||||
|
섬유 |
타입 |
G652D/G657A/OM1/OM2/OM3/OM4 |
|||||
|
지름 |
250 um |
||||||
|
강도 부재 |
마테리아 |
강철 줄자와 E-유리 |
|||||
|
내부 쉬스 |
재료 |
PE |
|||||
|
지름 |
/ |
||||||
|
외부 쉬스 |
재료 |
PE |
|||||
|
지름 |
12.5~16.5mm |
||||||
|
케이블 크기 (높이 폭) |
/ |
||||||
|
케이블 중량 |
155~255KG±1KG |
||||||
|
설치 온도 범위(oC) |
-20+60 |
||||||
|
작동과 수송 온도(oC) |
-40+70 |
||||||
|
민 굽힘 반지름(MM) |
장기 |
10D |
|||||
|
민 굽힘 |
단기간 |
20D |
|||||
|
민 허용 |
장기 |
3000 |
|||||
|
민 허용 |
단기간 |
4000 |
|||||
|
로드 (N/100mm)를 압도하세요 |
장기 |
300 |
|||||
|
로드 (N/100mm)를 압도하세요 |
단기간 |
1000 |
|||||
|
섬유 방식 |
유닛 |
SM |
SM |
MM |
MM |
MM |
|
|
상태 |
별거 안 해 |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
희석 |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
분산 |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
분산 |
|
1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
|
|
대역폭 |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
대역폭 |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
제로 분산 파장 |
별거 안 해 |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
제로개 분산 경사 |
별거 안 해 |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD 최대 개별적 피브르 |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
PMD 설계 링크 값 |
Ps (nm2*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
섬유 차단 파장 λc |
별거 안 해 |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
케이블 서애프 |
별거 안 해 |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
숫자로 나타냅니다 |
|
---- |
---- |
0.200+/ |
0.275+/-0. |
0.200+/-0 |
|
|
양방향성이 (평균을 내딛으세요 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
섬유 에 불규칙성 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
불연속 |
|||||||
|
차이 후방산란 |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
희석 균일성 |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
|
|
핵심 이중 뇌막 |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
클래딩 직경 |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
피복 비원형성 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
코팅 직경 |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
코팅 / 푸른머리되새 |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
비 원형을 코팅하기 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
핵심 / 피복재 콘엔트리시티 에러 |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
컬(반지름) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
|
기록 : 이 데이터 시트는 참조 그러나 계약을 전혀 보충이 아닐 수 있을 뿐입니다. 우리의 판매원들에 연락하세요
더 자세한 정보를 위해.
