외부 자부장 36 코어 광섬유 케이블 GYTC8s
적용:
☆- 야외 유통용입니다.
☆.항공관과 묻힌 방법에 적합합니다.
☆.장거리 및 지역 네트워크 통신.
특징:
☆.무화강 또는 가이바니제철 자부지식.
☆ 우수한 기계적 및 환경적 성능
☆.섬유 수: 2-24 코어.
섬유 할당 계획
| 섬유 번호 | 튜브 번호 | 각 튜브 당 섬유 | 섬유 종류 |
| 2 | 1 | 2 F/Tube | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24 F/ 튜브 |

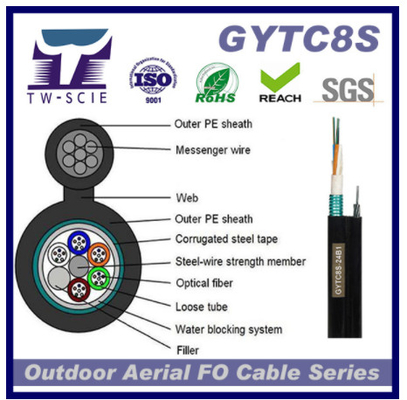

케이블 건설 세부 사항
| 부문 | 설명 | |
| 섬유의 수 | 2 코어에서 24 코어 | |
| 커넥터 강도 구성원 | 소재 | 가연제철 실 |
| 지름 | 1.2mm | |
| 느슨한 튜브 | 소재 | PBT |
| 지름 | F2.0-28 | |
| 케이블 충전 | 소재 | 케이블 충전 화합물 |
| 외면 | 소재 | HDPE |
| 지름 | 1.7±0.2mm | |
케이블의 기계적 특성
| 부문 | 케이블 직경 | 무게 | |
| 2 코어에서 24 코어 | 3.2*7.2mm | 70kg/km | |
| 설치 온도 범위 | -15--+60 | ||
| 운용 및 운송 온도 | -40-+70 | ||
| 일일 최대 작업 전압 | 1500N | ||
| 최대. 허용되는 작동 긴장 | 600N | ||
| 굽기 반지름 (min) | 작업 | 10D mm | |
| 설치 | 20D mm | ||
| 추가 부하 | 00.5%~0.7% | ||
| 얼음 | 5mm | ||
| 바람의 속도 | 35m/s | ||
섬유 특성
| 섬유 스타일 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | ||
| 상태 | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| 약화 | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| 분산 | 1310nm | PS/(nm*km) | ≥3.4 ≤3.4 | ..... | ..... | |
| 1550nm | PS/(nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | PS/(nm*km) | ≤22 | ||||
| 대역폭 | 850nm | MHZ. KM | ..... | >=400 | >=160 | |
| 1300nm | MHZ. KM | ..... | >=800 | >=500 | ||
| 0분산 파장 | nm | >=1302,≤1322 | ..... | ..... | ||
| 0분산 기울기 | PS ((nm2*km) | ≤0.091 | ..... | ..... | ||
| PMD 최대 개별 섬유 | PS√km | ≤0.2 | ..... | ..... | ||
| PMD 설계 링크 값 | PS√km | ≤0.08 | ..... | ..... | ||
| 섬유 절단 파장 λc | nm | >=1180,≤1330 | ..... | ..... | ||
| 케이블 절단 파장 λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | 음 | 90.2±0.4 | ..... | ..... | |
| 1550nm | 음 | 100.4±0.8 | ..... | ..... | ||
| 수학적 개도 (NA) | ... | 0.200±0.015 | 0.275±0.015 | |||
| 단계 (동방 측정의 평균) | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 섬유 길이와 점 단절에 대한 불규칙성 | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 차이 역분산 계수 | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| 약화 균일성 | dB/km | ≤0.01 | ... | ... | ||
| 원심 지름 | 음 | ... | 50±1.0 | 620.5±2.5 | ||
| 장장 직경 | 음 | 1250.0±0.1 | 1250.0±0.1 | 1250.0±0.1 | ||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | ||
| 코팅/차핀치 동심 오류 | 음 | ≤120 | ≤120 | ≤120 | ||
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 코어/클래딩 동심성 오류 | 음 | ≤0.6 | ≤1.5 | ≤1.5 | ||
| 커블 (방사선) | 음 | ≤4 | ..... | ..... | ||
|
태그: 자부장 케이블, 그림 8, 24 코어.
