야외 두배 무장한 GYTA53 섬유 케이블 단일모드 광케이블 섬유

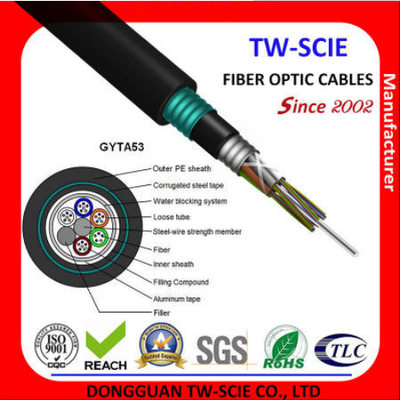

GYTA53 광케이블의 구조는 250 um 광섬유가고 계수 재료의 루즈 튜브에 삽입된다는 것 입니다. 루즈 튜브는 겔 충전용 콤파운드로 채워집니다. 중심 강도 부재는 금속성 강도 부재입니다. 약간의 광 케이블을 위해, 중심 강도 부재는 또한 PE 내부 쉬스로 밀려납니다 . 느슨한 경우 (그리고 채워 있는 로프는) 물 진입에게서 그것을 보호하기 위한 수벽 형성 물질로 가득 찬 있는 소형이고 순환 케이블 코어 안으로 강도 부재 주위에 좌초됩니다. (APL은) 경도로 PE 내부 쉬스로 싸여지고 밀려납니다. 그리고 PSP는 경도로 덮개 바깥쪽에 PE위에 도포됩니다.
애플리케이션
1. 야외 직접매설식（배관） 또는 도관 바닥.
2. 장거리와 근거리 네트웍 통신.
3.데이타 센터의 멀티 코어 배선 시스템
특성
1. 강철 줄자는 강화됩니다.
2. 충전기는 아모레드 강관 섬유 강철 줄자를 보호합니다.
3. 우수한 기계적이고 환경적 성능.
4. 계약 structure.light 중량.
5. 편리 설치와 단순 작동.
6. 좋은 수벽 형성 시스템.
7. 두배 덮개.
| 항목 | 기술 | ||||||
| 섬유의 수 | 2-288cores | ||||||
| 섬유 | 타입 | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| 지름 | 250 um | ||||||
| 강도 부재 | 마테리아 | 강철 줄자와 E-유리 | |||||
| 내부 쉬스 | 재료 | PE | |||||
| 지름 | / | ||||||
| 외부 쉬스 | 재료 | PE | |||||
| 지름 | 12.5~16.5mm | ||||||
| 케이블 크기 (높이 폭) | / | ||||||
| 케이블 중량 | 155~255KG±1KG | ||||||
| 설치 온도 범위(oC) | -20+60 | ||||||
| 작동과 수송 온도(oC) | -40+70 | ||||||
| 민 굽힘 반지름(MM) | 장기 | 10D | |||||
| 민 굽힘 반지름(MM) |
단기간 | 20D | |||||
| 민 허용 장력 힘(N) |
장기 | 3000 | |||||
| 민 허용 장력 힘(N) |
단기간 | 4000 | |||||
| 로드 (N/100mm)를 압도하세요 | 장기 | 300 | |||||
| 로드 (N/100mm)를 압도하세요 | 단기간 | 1000 | |||||
| 섬유 방식 | 유닛 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | 별거 안 해 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 희석 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 분산 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 분산 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| 제로개 분산 경사 | 별거 안 해 | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별적 피브르 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 설계 링크 값 | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 섬유 차단 파장 λc | 별거 안 해 | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 서애프 사고 방식 λcc |
별거 안 해 | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 숫자로 나타냅니다 개구(na) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 양방향성이 (평균을 내딛으세요 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 에 불규칙성 길이와 핵심 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 불연속 | |||||||
| 차이 후방산란 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 희석 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 핵심 이중 뇌막 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅 / 푸른머리되새 동심원으로 에러 |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 비 원형을 코팅하기 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 핵심 / 피복재 콘엔트리시티 에러 | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬(반지름) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
우리의 장점 :
높은 완전성 기업 (단골 손님들 90%명).
경쟁력있는 가격 (전문적 업체)과 하이트 품질.
최단 배달 시간
QC : ISO 9002, ROHS, UL, 한계.
MOQ는 1KM입니다.
독점적 테스트 시험소
무료샘플은 공급했습니다.
주문 제작됩니다.
