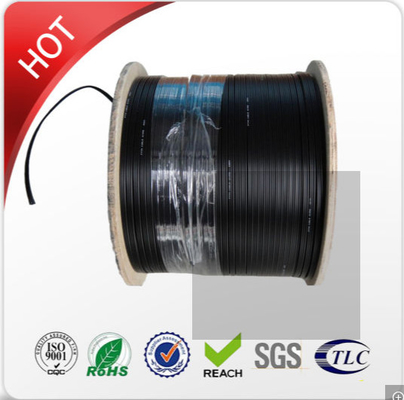

G657A 섬유에서 2 핵심 야외 FTTH 광섬유 케이블 인터넷 연결 장거리 통신

케이블 유형

FTTH (드롭 케이블)

섬유형

SM G.657A1

애플리케이션

장거리 통신, LAN

권장 설치 방법

안테나

환경

야외인 실내 /

온도 범위

-40oC 내지 70oC

섬유 방식

유닛

SM
G652D

SM
G657A1

SM
G657A2

상태

별거 안 해

1310/1550

1310/1550

1310/1550

희석

dB/km

≤0.36/0.23

≤3.5/0.21

≤3.5/0.21

분산

1310nm

Ps/(nm*km)

≤18

≤18

≤18

1550nm

Ps/(nm*km)

≤22

≤22

≤22

제로 분산 파장

별거 안 해

1312±10

1312±10

1300-1324

제로 분산 경사

ps/(nm2×Km)

≤0.091

≤0.090

≤0.092

PMD 최대 개별적 섬유

[ps/√km]

≤0.2

≤0.2

≤0.2

PMD 설계 링크 값

ps/(nm2×Km)

≤0.08

≤0.08

≤0.08

섬유 컷오프 파장 λc

별거 안 해

>=1180,≤1330

>=1180,≤1330

>=1180,≤1330

케이블 컷오프 파장 λcc

별거 안 해

≤1260

.....

.....

MFD

1310nm

um

9.2±0.4

9.0±0.4

9.8±0.4

1550nm

um

10.4±0.8

10.1±0.5

9.8±0.5

(양방향성 측정의 평균을) 내딛으세요

dB

≤0.05

≤0.05

≤0.05

화이버 길이와 점 불연속성 에 불규칙성

dB

≤0.05

≤0.05

≤0.05

차이 후방 산란 계수

dB/km

≤0.03

≤0.03

≤0.03

희석 균일성

dB/km

≤0.01

≤0.01

≤0.01

클래딩 직경

um

125.0±0.1

124.8±0.1

124.8±0.1

피복 비원형성

%

≤1.0

≤0.7

≤0.7

코팅 직경

um

242±7

242±7

242±7

동심원으로 / 푸른머리되새를 코팅합니다 에러

um

≤12.0

≤12.0

≤12.0

비 원형을 코팅하기

%

≤6.0

≤6.0

≤6.0

핵심 / 클래딩 동심 오차

um

≤0.6

≤0.5

≤0.5

컬(반지름)

um

≥4

≥4

≥4

섬유 방식

유닛

SM
G652D

SM
G657A1

SM
G657A2

상태

별거 안 해

1310/1550

1310/1550

1310/1550

희석

dB/km

≤0.36/0.23

≤3.5/0.21

≤3.5/0.21

분산

1310nm

Ps/(nm*km)

≤18

≤18

≤18

1550nm

Ps/(nm*km)

≤22

≤22

≤22

제로 분산 파장

별거 안 해

1312±10

1312±10

1300-1324

제로 분산 경사

ps/(nm2×Km)

≤0.091

≤0.090

≤0.092

PMD 최대 개별적 섬유

[ps/√km]

≤0.2

≤0.2

≤0.2

PMD 설계 링크 값

ps/(nm2×Km)

≤0.08

≤0.08

≤0.08

섬유 컷오프 파장 λc

별거 안 해

>=1180,≤1330

>=1180,≤1330

>=1180,≤1330

케이블 컷오프 파장 λcc

별거 안 해

≤1260

.....

.....

MFD

1310nm

um

9.2±0.4

9.0±0.4

9.8±0.4

1550nm

um

10.4±0.8

10.1±0.5

9.8±0.5

(양방향성 측정의 평균을) 내딛으세요

dB

≤0.05

≤0.05

≤0.05

화이버 길이와 점 불연속성 에 불규칙성

dB

≤0.05

≤0.05

≤0.05

차이 후방 산란 계수

dB/km

≤0.03

≤0.03

≤0.03

희석 균일성

dB/km

≤0.01

≤0.01

≤0.01

클래딩 직경

um

125.0±0.1

124.8±0.1

124.8±0.1

피복 비원형성

%

≤1.0

≤0.7

≤0.7

코팅 직경

um

242±7

242±7

242±7

에러를 동심원으로 코팅하기

um

≤12.0

≤12.0

≤12.0

비 원형을 코팅하기

%

≤6.0

≤6.0

≤6.0

핵심 / 클래딩 동심 오차

um

≤0.6

≤0.5

≤0.5

컬(반지름)

um

≥4

≥4

≥4

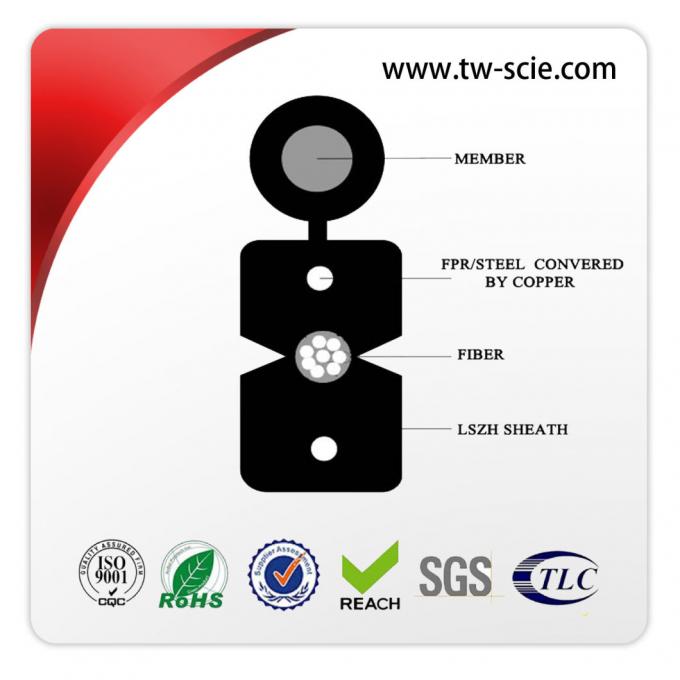

항목

기술

모델 부정

FTTH-1 G.657A1-lszh

1. 섬유 번수

2 핵심

2. 케이블 직경

2.1±0.1*5.2±0.2mm

3. 케이블 중량

17.7KG

4. 강도 부재

-재료

강철

-지름

0.45mm*2

5.외부 쉬스

-재료

LSZH

6. 덮개 마킹

마킹의 -타입

레이저 인쇄

7. 메신저

OD

1.0 밀리미터

재료

강선

항목

기술

설치 온도 범위

-20--+60oC

작동과 수송 온도

- 40-+70oC

민 굽힘 반지름(MM)

장기

10D

단기간

20D

무방한 장력 힘(N)

장기

300

단기간

600

로드 (N/100mm)를 압도하세요

장기

1100

단기간

2200
