ADSS 2-144 코어 전용 다이렉트릭 자체 지원 광섬유 케이블 제조업체 바닥 가격,외장 광섬유 케이블

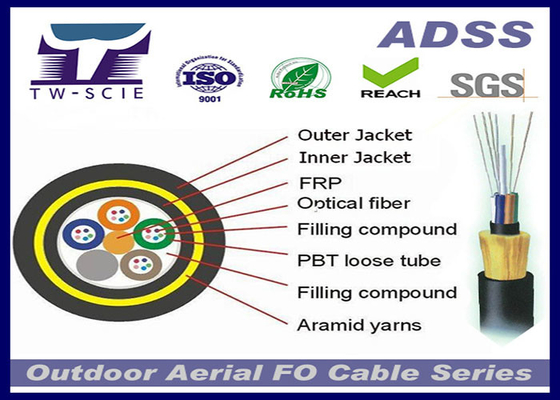

ADSS 케이블은 느슨한 튜브로 묶여 있다. 250μm의 섬유는 고모듈 플라스틱으로 만든 느슨한 튜브에 배치된다. 튜브는 물에 저항하는 채식 화합물로 채워진다.튜브 (그리고 필러) 는 FRP (섬유 강화 플라스틱) 를 중심 강도 구성 요소로 콤팩트하고 원형 케이블 코어로 둘러싸고 있습니다.케이블 코어는 채우기 화합물로 채워진 후 얇은 PE (폴리에틸렌) 내부 껍질로 덮여 있습니다.안쪽 껍질에 탄력성 요소로 아라미드 가닥의 선층이 부착된 후, 케이블은 PE 또는 AT (반 추적) 외부 껍질로 완료됩니다.
ADSS 케이블을 설계 할 때 상공 전력 라인의 실제 상태가 완전히 고려됩니다. 110kV 이하의 상공 전력 라인에는 PE 외부 껍질이 적용됩니다.110kV 이상 전력 선아라미드 양 및 스트랜딩 프로세스의 전용 디자인은 다양한 스펜스에 대한 수요를 충족시킬 수 있습니다.
특징적
1전원을 끄지 않고 설치할 수 있습니다.
2우수한 AT 성능, AT 껍질의 작동 지점에서 최대 인덕티브는 25kV에 도달 할 수 있습니다
3가벼운 무게와 작은 지름은 얼음과 바람에 의한 부하를 줄이고 타워와 뒷지대에 대한 부하를 줄입니다.
4큰 팽창 길이와 최대 팽창은 1000m 이상입니다.
5튼튼성 및 온도 좋은 성능
매개 변수
| 케이블 종류 | 섬유수 | 튜브 | 필러 |
케이블 직경 mm |
케이블 무게 kg/km | 최대 작동 텐션 kN | 강도 단위 CSA mm2 | 탄력 모듈 kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| ADSS 광섬유 케이블 기술 사양: | ||||||||
| 수평선 (mm) |
참조 무게 kg/km 무게 |
일일 최대 작동 긴장 (kN) |
최대 허용되는 작동 전압 (kN) |
파기 강도 (kN) |
힘의 구성원 CSA (mm2) |
탄력 모듈: kN/ (mm2) |
열 확장 계수 ×10-6 /k | |
| PE 껍질 | 껍질 |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
약화 (+20°C) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 대역폭 (A급) | @850nm | ≥500MHz·km | ≥200MHz·km | ||
| @1300nm | ≥1000MHz·km | ≥600MHz·km | |||
| 숫자 개도 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 절단 파장 λcc | ≤ 1260nm | ≤1480nm | |||
| 섬유 종류 | 멀티모드 | G.651 | A1a:50/125 | 등급지수섬유 |
| A1b:62.5/125 | ||||
| 싱글 모드 | G.652 ((A,B,C) | B1.1:전통 섬유 | ||
| G.652D | B2: 0분산 이동 | |||
| G.655 | B1.2:절단 파장 이동 | |||
| G.657 ((A1,A2,B3) | B4: 양성 데이터의 주요 기술 데이터 | |||
| 분산 이동 단일 모드 섬유 | ||||
경쟁적 장점
1.OEM 광섬유 케이블 제조업체
2섬유 브랜드: YOFC, 코닝, 후지쿠라
3품질 인증:ISO9001.ROSH.REACH
4베트남 통신, 태국 통신, 싱가포르 통신, 두바이 통신 및 기타 대규모 프로젝트와 협력
5.Tw-Scie는 우수한 제품 품질, 경쟁력 있는 가격, 빠른 배송 및 좋은 서비스로 광섬유 케이블 제조업체로 알려져 있습니다.

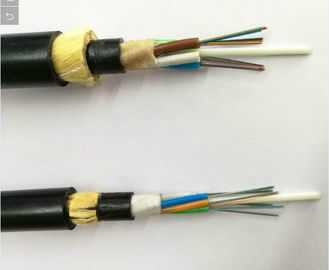

제품 구조
포장 정보:ADSS 2-144 코어 광섬유 케이블 패키지는 수출 나무 드럼과 함께 있습니다. 외관 2-144 코어 광섬유 케이블의 나무 차이는 100cm * 75cm * 75cm, 0.57CBM입니다.2-144 코어 광섬유 케이블 코어에 따라 야외 케이블의 전달 길이가. 또한 고객으로부터 사용자 정의 케이블 드럼을 받아. 저희에게 연락하는 것을 환영합니다!
사양
· OEM 2-288 코어 광섬유 케이블
· 컷머 로고
· 공장 가격
· 21년 품질 보장
우리의 인증서
왜 우리 의 광섬유 케이블 을 선택 합니까?
1외국 첨단 생산 장비와 기술을 도입, 12 년 생산 경험이 있습니다, 직원의 80%가 10 년 이상의 경험을 가지고 있습니다,우수한 기업 문화와 관리 팀.
2- 공장으로부터 빠른 배송
3지불 받은 후 3-15 일 이내에 배송됩니다. 주문량에 따라 다릅니다.
4.우리는 T / T, L / C, 웨스턴 유니온, 머니 그램 및 페이팔을 받아, 그냥 당신이 좋아하는 것을 선택합니다.
5.우리는 OEM를 허용합니다. 케이블 크기와 재료는 사용자 정의됩니다. 귀하의 자신의 로고와 자신의 디자인은 환영합니다. 우리는 ur 요구 사항 및 설명에 따라 생산합니다;
6광섬유 케이블에서 12 년 이상의 경험을 통해 우리는 이미 협력하고 국내외 유명 기업과 장기적인 비즈니스 관계를 구축했습니다.
