ADSS 전 전압 자부장 외부 공기 광섬유 케이블 48 코어

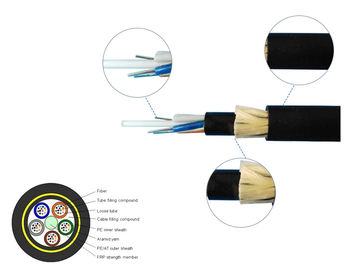

ADSS 케이블은 느슨한 튜브로 묶여 있다. 250μm의 섬유는 고모듈 플라스틱으로 만든 느슨한 튜브에 배치된다. 튜브는 물에 저항하는 채식 화합물로 채워진다.튜브 (그리고 필러) 는 FRP (섬유 강화 플라스틱) 를 중심 강도 구성 요소로 콤팩트하고 원형 케이블 코어로 둘러싸고 있습니다.케이블 코어는 채우기 화합물로 채워진 후 얇은 PE (폴리에틸렌) 내부 껍질로 덮여 있습니다.안쪽 껍질에 탄력성 요소로 아라미드 가닥의 선층이 부착된 후, 케이블은 PE 또는 AT (반 추적) 외부 껍질로 완료됩니다.
ADSS 케이블을 설계 할 때 상공 전력 라인의 실제 상태가 완전히 고려됩니다. 110kV 이하의 상공 전력 라인에는 PE 외부 껍질이 적용됩니다.110kV 이상 전력 선아라미드 양 및 스트랜딩 프로세스의 전용 디자인은 다양한 스판에 대한 수요를 충족시킬 수 있습니다.
2특징
모든 전기적 자부지 공기 광섬유 케이블, 구조에 금속 물질이 없습니다.
광섬유 코어 대용량, 가벼운 무게, 자원 절약, 전력 선에 설치 될 수 있습니다
강한 긴장을 견디기 위해 고 견인성 아라미드 물질을 채택하고 칵테일과 총알을 방지
작은 열 확장, 케이블 라인의 활의 변동은 온도가 크게 변하면 작습니다.
강도 요소로 아라미드 가닥의 이중 층, 고도의 소금 호수 지역이나 800 미터 이상의 가로선과 같은 혹독한 환경에 대응합니다.
3층 껍질, PE/AT 외장
3- 사양
| 케이블 섬유 수 | / | 2~30 | 32~60 | 62~72 | |||
| 구조 | / | 1+5 | 1+5 | 1+6 | |||
| 섬유 스타일 | / | G.652D | |||||
| 중앙 강도 구성원 | 소재 | mm | FRP | ||||
| 직경 (평균) | 1.5 | 1.5 | 2.1 | ||||
| 풀 튜브 | 소재 | mm | PBT | ||||
| 직경 (평균) | 1.8 | 2.1 | 2.1 | ||||
| 두께 (평균) | 0.32 | 0.35 | 0.35 | ||||
| 최대 섬유 / 느슨 파이프 | 6 | 12 | 12 | ||||
| 튜브 색상 | 전체 색상 식별 | ||||||
| 섬유의 과도한 길이가 | % | 00.7~0.8 | |||||
| 물 저항성 | 소재 | / | 케이블 젤리 | ||||
| 내면 | 소재 | mm | MDPE | ||||
| 안쪽 껍질 | 00.9mm | ||||||
| 비금속 강화 부품 | 소재 | / | 아라미드 실 | ||||
| 외면 | 소재 | mm | MDPE | ||||
| 외면 | 10.8mm | ||||||
| 케이블 직경 (평균) | mm | 10.9 | 11.5 | 12.1 | |||
| 케이블 무게 (약) | kg/km | 95 | 110 | 120 | |||
| 케이블 섹션 영역 | mm2 | 93.31 | 103.87 | 114.99 | |||
| 약화 계수 (max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| 평점 팽창 강도 (RTS) | kn | 6 | |||||
| 최대 허용 팽창 (MAT) | kn | 2.5 | |||||
| 연평균 작동 전압 (EDS) | kn | 3.2 | |||||
| 영의 모듈 | kn/mm2 | 7.8 | |||||
| 열 확장 계수 | 10~6°C | 9 | |||||
| 분쇄 저항 | 장기적 | N/100mm | 1100 | ||||
| 단기 | 2200 | ||||||
| 허가 굽은 반지름 | 정적 | mm | OD의 15 | ||||
| 역동적 | OD의 20 | ||||||
| 온도 | 양을 낳을 때 | °C | -20~+60 | ||||
| 저장 및 운송 | -40~+70 | ||||||
| 달리는 것 | -40~+70 | ||||||
| 적용 범위 | 110kV 이하의 전압 수준, 25m/s 이하의 바람 속도, 얼음 5mm에 적합 | ||||||
| 케이블 마크 |
회사 이름 ADSS-××B1-PE-100M DL/T 788-2001 ××××M 년 (또는 고객의 요청에 따라) |
||||||
참고:이 데이터 셰이트는 단지 참조일 수 있지만 계약에 대한 보충 사항은 아닙니다. 자세한 사항은 판매에 문의하십시오.
케이블은 PI에 명시된 길이 또는 요구 사항에 따라 공급됩니다. 각 길이는 별도의 철-나무 배에 배송됩니다.드럼의 최소 배럴 지름은 케이블 지름의 30 배 이상 되지 않습니다.
케이블 끝은 물의 침투를 방지하기 위해 플라스틱 보호 캡으로 밀폐됩니다. 끝은 테스트를 위해 쉽게 액세스 할 수 있습니다.각 섬유에 대한 약화 성능 데이터와 함께 최종 검사 시험 보고서는 드럼 내부에 부착됩니다..
