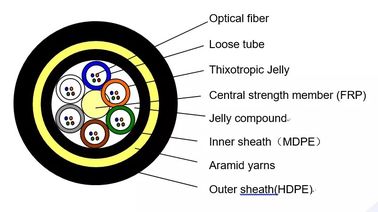

ADSS 케이블은 지름 250μm의 섬유로 구성되어 있으며 고 모듈 플라스틱으로 만든 느슨한 튜브에 배치됩니다.튜브는 방수 충전 화합물로 채워지고 FRP로 만든 비금속 중앙 강도 구성 요소를 둘러싸고 있습니다.이것은 콤팩트하고 원형의 케이블 코어를 생성하고, 그 다음 충전 화합물로 채워지고 PE로 만든 얇은 내부 껍질로 덮습니다.그 다음 안쪽 껍질에 아라미드 가닥의 층을 적용하여 강도 구성 요소로 사용합니다., 마지막으로 케이블은 추적 방지용으로 PE 또는 AT로 된 외부 껍질로 완료됩니다.
ADSS 케이블을 설계 할 때 상공 전력 라인의 실제 상태가 완전히 고려됩니다. 110kV 이하의 상공 전력 라인에는 PE 외부 껍질이 적용됩니다.110kV 이상 전력 선아라미드 양 및 스트랜딩 프로세스의 전용 디자인은 다양한 스펜스에 대한 수요를 충족시킬 수 있습니다.
항공 광섬유 케이블은 전 전압이 켜져 있고, 자체를 지탱하고, 구조에는 금속이 없습니다.
많은 양의 섬유 코어가 있고 가볍고 전력선 옆에 설치할 수 있어 자원을 절약할 수 있습니다.
케이블은 긴장을 견디고 손상을 방지하기 위해 높은 튼튼성 아라미드 재료를 사용합니다.
작은 열 확장이 있어, 케이블의 활은 온도 변화에 의해 최소한의 영향을 받는다.
케이블은 강도를 위해 아라미드 가닥의 이중 층을 가지고 있으며, 고도의 소금 호수나 800 미터 이상의 가로선과 같은 혹독한 환경에 적합합니다.
케이블은 PE/AT를 외부 장으로 한 3층 껍질이 있습니다.
사양
| 케이블 섬유 수 | / | 2~30 | 32~60 | 62~72 | |||
| 구조 | / | 1+5 | 1+5 | 1+6 | |||
| 섬유 스타일 | / | G.652D | |||||
| 중앙 강도 구성원 | 소재 | mm | FRP | ||||
| 직경 (평균) | 1.5 | 1.5 | 2.1 | ||||
| 풀 튜브 | 소재 | mm | PBT | ||||
| 직경 (평균) | 1.8 | 2.1 | 2.1 | ||||
| 두께 (평균) | 0.32 | 0.35 | 0.35 | ||||
| 최대 섬유 / 느슨 파이프 | 6 | 12 | 12 | ||||
| 튜브 색상 | 전체 색상 식별 | ||||||
| 섬유의 과도한 길이가 | % | 00.7~0.8 | |||||
| 물 저항성 | 소재 | / | 케이블 젤리 | ||||
| 내면 | 소재 | mm | MDPE | ||||
| 안쪽 껍질 | 00.9mm | ||||||
| 비금속 강화 부품 | 소재 | / | 아라미드 실 | ||||
| 외면 | 소재 | mm | MDPE | ||||
| 외면 | 10.8mm | ||||||
| 케이블 직경 (평균) | mm | 10.9 | 11.5 | 12.1 | |||
| 케이블 무게 (약) | kg/km | 95 | 110 | 120 | |||
| 케이블 섹션 영역 | mm2 | 93.31 | 103.87 | 114.99 | |||
| 약화 계수 (max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| 평점 팽창 강도 (RTS) | kn | 6 | |||||
| 최대 허용 팽창 (MAT) | kn | 2.5 | |||||
| 연평균 작동 전압 (EDS) | kn | 3.2 | |||||
| 영의 모듈 | kn/mm2 | 7.8 | |||||
| 열 확장 계수 | 10~6°C | 9 | |||||
| 분쇄 저항 | 장기적 | N/100mm | 1100 | ||||
| 단기 | 2200 | ||||||
| 허가 굽은 반지름 | 정적 | mm | OD의 15 | ||||
| 역동적 | OD의 20 | ||||||
| 온도 | 양을 낳을 때 | °C | -20~+60 | ||||
| 저장 및 운송 | -40~+70 | ||||||
| 달리는 것 | -40~+70 | ||||||
| 적용 범위 | 110kV 이하의 전압 수준, 25m/s 이하의 바람 속도, 얼음 5mm에 적합 | ||||||
| 케이블 마크 |
회사 이름 ADSS-××B1-PE-100M DL/T 788-2001 ××××M 년 (또는 고객의 요청에 따라) |
||||||
참고:이 데이터 셰이트는 단지 참조일 수 있지만 계약에 대한 보충 사항은 아닙니다. 자세한 사항은 판매에 문의하십시오.
