48 코어 아웃도어 에어리얼 ACS 장갑 OPGW 광섬유 케이블
설명

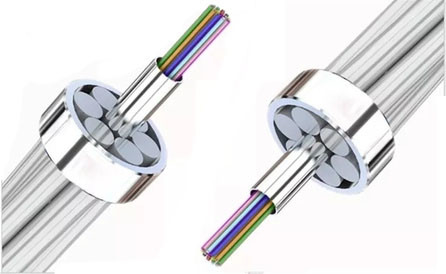

스테인리스 스틸 튜브로 구조의 중심에 광 단위,외부 층은 특정 진도 지름 비율에 있으며 알루미늄 접착 철선 또는 알루미늄 합금 철선의 특정 수가 얽혀 있습니다..
구조
적용
OPGW 광 케이블은 주로 500KV, 220KV 및 110KV 전압 레벨 라인에 사용됩니다. 라인 전력 중단 및 안전의 영향으로 인해 주로 새로운 라인에 사용됩니다.
적용 가능한 OPGW의 특징은 다음과 같습니다.
(1) 110kv를 초과하는 고전압 선은 큰 변속 거리를 가지고 있습니다 (일반적으로 250M 이상);
(2) 유지 보수가 쉽고, 라인 교차의 문제를 쉽게 해결할 수 있으며, 기계적 특성은 큰 라인 교차를 충족시킬 수 있습니다.
(3) OPGW의 외부 층은 금속 방패로 고전압 전기 부식 및 붕괴에 영향을 미치지 않습니다.
(4) OPGW는 건설 중에 전원을 끄어야하며, 전력 손실이 크기 때문에 OPGW는 110kV 이상의 새로운 고전압 선에 사용되어야합니다.
(5) OPGW의 성능 지수에서, 단회로 전류가 커질수록, 장갑으로 좋은 전도기를 사용할 필요성이 더 많아지고, 당부 강도는 그에 따라 감소합니다.그리고 일정한 팽창 강도의 경우, 단축 전류 용량을 증가시키기 위해, 단지 증가 금속 가로 면적 케이블 직경과 케이블 무게의 증가로 이어집니다,이는 선탑의 강도에 대한 안전 문제를 야기합니다..
소개
광섬유는 광섬유에서 빛을 전달할 수 있도록 코어와 클래싱 재료 사이의 굴절 지수의 차이를 사용합니다.이것은 통신의 역사에서 중요한 혁명이 되었습니다.광섬유 케이블은 무게가 가볍고 크기가 작으며 전력 시스템에서 전송 전화, 원격 제어 신호, 릴레 보호,그리고 TV 영상들, 서브 스테이션과 중앙 디스파치 스테이션 사이에광섬유 케이블의 안정성과 신뢰성을 향상시키기 위해,해외 국가들은 광 케이블과 전송 라인의 단계 전도기가 결합된 복합 구조를 개발했습니다., 상공 지선 및 전력 케이블이 통합되어 있습니다. OPGW 광 케이블은 금속 전선 포장으로 인해 더 신뢰할 수 있고 안정적이며 단단합니다.왜냐하면 상공 지선과 광케이블이 통합되어 있기 때문입니다., 다른 광 케이블에 비해 건설 기간이 짧아지고 건설 비용이 절감됩니다.알루미늄 접착 철 또는 알루미늄 합금 철로 굽힌 OPGW가 사용되면, 그것은 전송 라인의 잠재적 공급 전류 감소를 수용 할 수있는 좋은 전도기 상부 지상 전선을 설치하는 것과 동등합니다.전력 주파수 과전압 감소, 및 통신 라인에 전력 라인의 개선. 간섭 및 위험한 효과, 등광섬유는 최적의 장착 위치와 전자기 경색을 고려하지 않고 전송 라인 타워 상단에 설치 될 수 있습니다.따라서 OPGW는 더 높은 신뢰성, 우수한 기계적 성능 및 저렴한 비용과 같은 주목할만한 특징을 가지고 있습니다.이 기술 은 특히 현존 하는 지상 전선 을 설치 하거나 교체 할 때 적합 하고 경제적입니다..
설치
공중 송신탑
작동 온도
-40 oC ~ +70 oC
굽기 반지름
25* 케이블 지름
관련 제품
회사 프로파일
DONGGUAN TW-SCIE CO., LTD는 광통신 제품 분야에서 15년의 공동 경험을 바탕으로 합니다.
우리는 국제 무역에서 풍부한 경험을 가지고 있으며 우리의 국제 고객에 의해 우리의 정직, 좋은 품질 및 시간 배달에 대해 높이 평가됩니다.
우리는 유럽, 남미, 동남아시아에서 많은 고객을 보유하고 있습니다.
둥구안 TW-SCIE CO., LTD가 공급한 제품지역 및 국제 고객을 위해 설계되어 다양한 환경 운영 조건을 충족시키고 지역 및 국제 표준을 충족합니다..
우리는 항상 혁신과 기술 발전을 장려하는 우호적인 환경을 고객에게 만들기 위해 노력합니다
왜 우리?
우리는 우수한 품질과 포괄적인 제품군을 제공하여 고객의 요구 사항을 충족시킵니다.
운송 및 포장
표준 포장:
목재의 목재 드럼에 의해 롤. 2000m에서 6000m / 드럼 또는 기타 요구.
