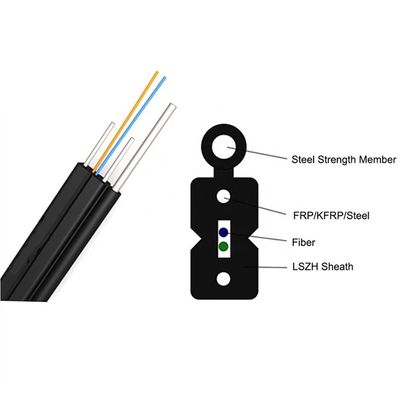

1/2/4 핵심 LSZH 덮개 활 타입 FTTH 드롭 케이블
특징
1.특별한 로우 굴곡 력 섬유는 고대역폭과 우수한 통신 투과 확률을 제공합니다
2.두개의 평행한 강도 부재들은 섬유를 보호하기 위해 붕괴 저항의 좋은 공연을 보증합니다
3.단순 구조, 경량과 높은 실용성
4.새로운 플루트 디자인, 쉽게 스트립과 접속은 시설 및 정비를 단순화합니다
5.저발연, 제로개 할로겐과 난연제 덮개
6.단순 구조, 경량과 높은 실용성
특성
1. 250 um 섬유.
2. FRP / KFRP.
3. LSZH 덮개.
케이블 구성 세부 사항
| 항목 | 기술 | ||||||
| 섬유의 수 | 2-24cores | ||||||
| 섬유 | 타입 | G652D/G657A/Multimode | |||||
| 지름 | 250 um | ||||||
| 강도 부재 | 마테리아 | 케블라 방사 | |||||
| 루즈 튜브 | 지름 | 0.9-1.2mm | |||||
| 재료 | / | ||||||
| 외부 쉬스 | 재료 | PVC / LSZH | |||||
| 지름 | 1.6*2.0-3.0*6.0mm | ||||||
| 케이블 크기 (높이 폭) | / | ||||||
| 케이블 중량 | 5.5-28.5KG | ||||||
| 설치 온도 범위(oC) | -20+60 | ||||||
| 작동과 수송 온도(oC) | -40+70 | ||||||
| 민 굽힘 반지름(MM) | 장기 | 10D | |||||
| 민 굽힘 반지름(MM) |
단기간 | 20D | |||||
| 민 허용 장력 힘(N) |
장기 | 40 | |||||
| 민 허용 장력 힘(N) |
단기간 | 80 | |||||
| 로드 (N/100mm)를 압도하세요 | 장기 | 200 | |||||
| 로드 (N/100mm)를 압도하세요 | 단기간 | 1000 | |||||
섬유와 강관의 표준 색
| 섬유 방식 | 유닛 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | 별거 안 해 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 희석 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 분산 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 분산 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| 제로개 분산 경사 | 별거 안 해 | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별적 피브르 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 설계 링크 값 | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 섬유 차단 파장 λc | 별거 안 해 | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 서애프 사고 방식 λcc |
별거 안 해 | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 숫자로 나타냅니다 개구(na) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 양방향성이 (평균을 내딛으세요 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 에 불규칙성 길이와 핵심 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 불연속 | |||||||
| 차이 후방산란 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 희석 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 핵심 이중 뇌막 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅 / 푸른머리되새 동심원으로 에러 |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 비 원형을 코팅하기 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 핵심 / 피복재 콘엔트리시티 에러 | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬(반지름) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
포장과 선적
