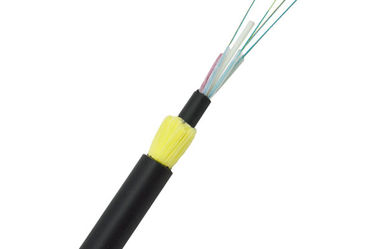

자기 지원 ADSS 광섬유 케이블 검은색 외부 껍질 색상 설치가 쉽다
이 단일 모드 케이블 2/4/6/8/12/24/48/96 코어 ADSS 광섬유 케이블은 야외 공기 설치에 적합합니다.가벼운 장갑 구조와 아마이드 가닥 메신저는 단일 모드 케이블 2/4/6/8/12/24/48/96 코어 ADSS 광섬유 케이블 자체 중력.
이 사양은 설치 외부에서 사용하도록 고객에게 공급되는 모든 다이 일렉트릭 자부장 광섬유 케이블 (ADSS) 의 요구 사항을 다루고 있습니다.
광섬유 케이블은 이 사양의 요구사항을 준수하고 일반적으로 최신 표준을 충족하거나 더 향상시켜야 합니다.
ITU-T G.650: 단일 모드 섬유 및 케이블의 선형, 결정적 특성에 대한 정의 및 시험 방법
ITU-T G.652D: 단일 모드 광섬유와 케이블의 특성
IEC 60793-2-50 B13: B급 단일 모드 섬유에 대한 섹션 사양
IEEE Std 1222TM, 전용 다이렉트릭 자체 지원 광섬유 케이블 IEEE 표준
특징
1.전체 가열성 자부지 공기 광섬유 케이블, 구조에 금속 물질이 없습니다.
2광섬유 코어 대용량, 가벼운 무게, 자원 절감, 전력 선과 함께 배치 될 수 있습니다
3높은 팽창 강도 아라미드 물질을 채택하여 강한 긴장을 견딜 수 있으며 껍질과 총을 막습니다.
4작은 열 확장, 케이블 라인의 활의 변동은 온도가 크게 변하면 작습니다.
5복복, PE/AT 외면 껍질
사양
| 케이블 종류 | ADSS |
| 섬유 종류 | G652D |
| 적용 | 장거리 통신, 고전압 영역의 LAN 또는 통신 네트워크 접속 |
| 권장 설치 방법 | 전력 전송 시스템, 많은 천둥 영역과 높은 전자기 불관 |
| 환경 | 야외 |
| 온도 범위 | -40°C ~ 70°C |
| ITU-T G.652D (B1.3) 단일 모드 광섬유의 기술적 매개 변수 | |||
| 광학적 특성 | |||
| 모드 필드 지름 (MFD) |
1310nm 1550nm |
90.2±0.4 100.4±0.8 |
μm μm |
| 절단 파장 (λcc) | ≤1260 | nm | |
| 약화 계수 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 매크로 굽기 손실 | φ75mm, 100회로, 1550nm | ≤0.1 | dB |
| 약화 불일치성 | ≤0.05 | dB | |
| 분산 계수 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤ 53 ≤18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| 0분산 파장 | 1300~1324년 | nm | |
| 최대 0 분산 기울기 | ≤0.093 | PS/(nm2.km) | |
| 그룹 굴절 지수 (유형 값) |
1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특징 | |||
| 장장 직경 | 1250.0±1.0 | μm | |
| 코어/클래딩 동심성 오류 | ≤0.8 | μm | |
| 부피가 원형이 아닌 부피 | ≤1.0 | % | |
| 코팅 지름 | 2450.0±10 | μm | |
| 표면/장면 동심성 오류 | ≤120 | μm | |
| 코팅의 비순환성 | ≤ 8 | % | |
| 색상 코팅의 지름 | 2500.0±15 | μm | |
| 기계적 특성 | |||
| 커링 (방사선) | ≥4 | m | |
| 압력 가속 | >0.69 | GPA | |
| 코팅 스트립 힘 |
평균 값 최고값 |
10.0-5.0 1.3-8.9 |
N N |
| 동적 스트레스 부식 감수성 파라미터 (n)d값) | ≥ 20 | ||
표준 C냄새난의 증명섬유
| - 아니 | 1 | 2 | 3 | 4 | 5 | 6 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 스레이트 | 흰색 |
| - 아니 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 빨간색 | 검은색 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
케이블디자인
| 부문 | 설명 | ||
| 광섬유 (G)652D) | 12F | 24F | |
| 느슨한 튜브 | 소재 | PBT (폴리부틸렌 테레프탈레이트) | |
| 각 튜브 당 섬유 | 4 | 4 | |
| 숫자 | 3 | 6 | |
| 필러 막대기 | 숫자 | 3 | 0 |
| 중앙 강도 구성원 | 소재 | FRP (유화 유리로 강화된 플라스틱) | |
| 물 차단 물질 | 물 차단 가재 | ||
| 부대원 | 아라미드 가재 | ||
| 외면 | 소재 | 검은색 HDPE | |
| 두께 | 명목: 1.6mm | ||
| 케이블 명목 지름 (±0.3mm) | 10.0 | ||
| 케이블 대략 무게 (kg/km) | 78 | ||
| 등급 긴장 스트레스 (RTS) | 4.5KN | ||
| 최대 작동 긴장 (40%RTS) | 1.8KN | ||
| 매일 스트레스 (15-25%RTS) | 0.675-1.125KN | ||
| 허용되는 최대 팽창 | 100m | ||
| 크러시 | 짧은 시간 | 2200N/100mm | |
| 적용 가능한 온도 범위 | 운영 | -40°C~+70°C | |
| 설치 | -10°C~+50°C | ||
| 저장 및 운송 | -40°C~+60°C | ||
| 굽기 반지름 | 설치 | 케이블 지름의 20배 | |
| 운영 | 케이블 지름의 10배 |
||
케이블 성능
| 항목 | 테스트 | 시험 방법 | 시험 결과 |
| 1 |
당기력 IEC 60794-1-E1 |
전압 부하:1500N 시간: 1분 케이블 길이: ≥50m |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 2 |
영향력 IEC 60794-1-E4 |
높이: 1m 무게: 1kg 충돌점: ≥5 충격 주기: 매장 3주기 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 3 |
반복적 인 구부름 IEC 60794-1-E6 |
굽는 지름: 케이블 외부 지름의 25X 적용된 부하: 25kg 굽기 주기는: 30번 굽기 속도: 2초에 1회 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 4 |
톱션 IEC 60794-1-E7 |
톱션 길이: 1m 적용된 부하: 25kg 톱션 각: ±90 또는 +180 회전 사이클: ≥10번 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 5 |
물 침투 IEC 60794-1-F5B |
물 높이: 1m 케이블 길이: 3m 보관시간: 24시간 |
케이블의 반대쪽 끝에서 물이 누출되지 않습니다. |
| 6 |
온도 IEC 60794-1-F1 |
온도 단계: +20°C->-40°C->+70°C->+20°C 보관 시간: 각 단계 당 24시간 사이클: 2회 |
손실 변화≤0.1dB@1550nm 섬유가 깨지지 않고 껍질이 손상되지 않습니다. |
| 7 |
복합 흐름 IEC 60794-1-E14 |
샘플 길이는 30cm 보관시간: 24시간 |
복합 흐름이 없습니다. |
케이블 S힐트표기
각 케이블은 케이블의 외면에 다음과 같은 정보를 명확히 표시해야 합니다.
a. 제조업체의 이름.
b. 제조년
c. 케이블과 섬유의 종류
d. 길이 표시 (일반적으로 각 미터에 인쇄)
또는 고객의 요구에 따라.

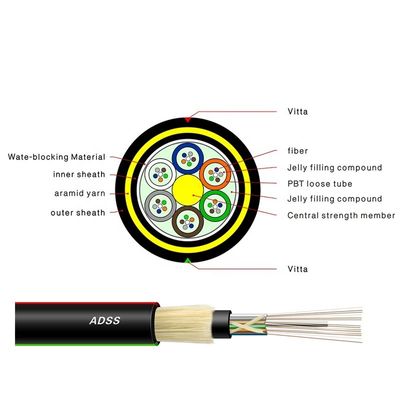

케이블 구조
