야외용 공기 전원 변압 72 코어 ADSS 광섬유 케이블
ADSS 케이블은 느슨하게 굽혀 있다. 광케이블의 구조는 250μm 광섬유를 고모듈 플라스틱으로 만든 느슨한 튜브로 엮는 것이다.튜브는 방수 충전 화합물로 채워집니다. 튜브 (그리고 필러) 는 FRP (섬유 강화 플라스틱) 를 중심 강도 구성 요소로서 비 금속으로 굽혀 콤팩트 한 원형 케이블 코어를 형성합니다. 필러로 케이블 코어를 채운 후.외부 층은 얇은 폴리에틸렌 내부 껍질내부 껍질은 강화 구성 요소로 아라미드 섬유 줄무늬 층을 채택하고 외부 껍질은 PE 또는 AT (반 추적) 껍질을 채택합니다.
특징
1- 전 전극식 자부장 항공 광섬유 케이블, 구조에 금속 물질이 없습니다.
2많은 수의 섬유 코어, 가벼운 무게, 전력 라인으로 설치할 수 있어 자원을 절약할 수 있습니다.
3높은 팽창 강도 아라미드 물질을 채택하여 강한 긴장을 견딜 수 있고 콧수염과 총알을 방지합니다.
4작은 열 팽창, 케이블 라인의 활의 변동은 온도가 크게 변하면 작습니다.
5강도 요소로 아라미드 가닥의 두 배층, 높은 고도의 소금 호수 지역이나 800 미터 이상의 선과 같은 혹독한 환경에 대응합니다.
6- 3층 껍질, PE/AT 외장.- 네
신청서
1. 야외용으로 채택
2. 높은 전자기 간섭 장소에서 네트워크
3장거리 및 지역 네트워크 통신
4저전압 전송 및 유통 시스템
사양
| 케이블 섬유 수 | / | 2~30 | 32~60 | 62~72 | |||
| 구조 | / | 1+5 | 1+5 | 1+6 | |||
| 섬유 스타일 | / | G.652D | |||||
| 중앙 강도 구성원 | 소재 | mm | FRP | ||||
| 직경 (평균) | 1.5 | 1.5 | 2.1 | ||||
| 풀 튜브 | 소재 | mm | PBT | ||||
| 직경 (평균) | 1.8 | 2.1 | 2.1 | ||||
| 두께 (평균) | 0.32 | 0.35 | 0.35 | ||||
| 최대 섬유 / 느슨 파이프 | 6 | 12 | 12 | ||||
| 튜브 색상 | 전체 색상 식별 | ||||||
| 섬유의 과도한 길이가 | % | 00.7~0.8 | |||||
| 물 저항성 | 소재 | / | 케이블 젤리 | ||||
| 내면 | 소재 | mm | MDPE | ||||
| 안쪽 껍질 | 00.9mm | ||||||
| 비금속 강화 부품 | 소재 | / | 아라미드 실 | ||||
| 외면 | 소재 | mm | MDPE | ||||
| 외면 | 10.8mm | ||||||
| 케이블 직경 (평균) | mm | 10.9 | 11.5 | 12.1 | |||
| 케이블 무게 (약) | kg/km | 95 | 110 | 120 | |||
| 케이블 섹션 영역 | mm2 | 93.31 | 103.87 | 114.99 | |||
| 약화 계수 (max) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| 평점 팽창 강도 (RTS) | kn | 6 | |||||
| 최대 허용 팽창 (MAT) | kn | 2.5 | |||||
| 연평균 작동 전압 (EDS) | kn | 3.2 | |||||
| 영의 모듈 | kn/mm2 | 7.8 | |||||
| 열 확장 계수 | 10~6°C | 9 | |||||
| 분쇄 저항 | 장기적 | N/100mm | 1100 | ||||
| 단기 | 2200 | ||||||
| 허가 굽은 반지름 | 정적 | mm | OD의 15 | ||||
| 역동적 | OD의 20 | ||||||
| 온도 | 양을 낳을 때 | °C | -20~+60 | ||||
| 저장 및 운송 | -40~+70 | ||||||
| 달리는 것 | -40~+70 | ||||||
| 적용 범위 | 110kV 이하의 전압 수준, 25m/s 이하의 바람 속도, 얼음 5mm에 적합 | ||||||
| 케이블 마크 |
회사 이름 ADSS-××B1-PE-100M DL/T 788-2001 ××××M 년 (또는 고객의 요청에 따라) |
||||||
참고:이 데이터 셰이트는 단지 참조일 수 있지만 계약에 대한 보충 사항은 아닙니다. 자세한 사항은 판매에 문의하십시오.

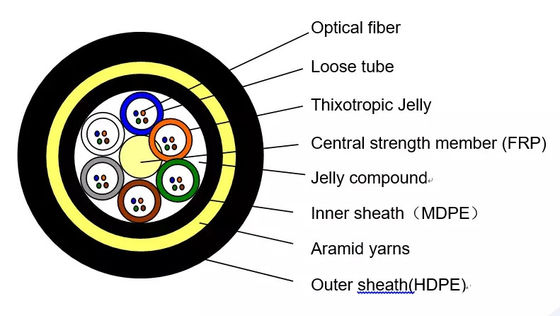

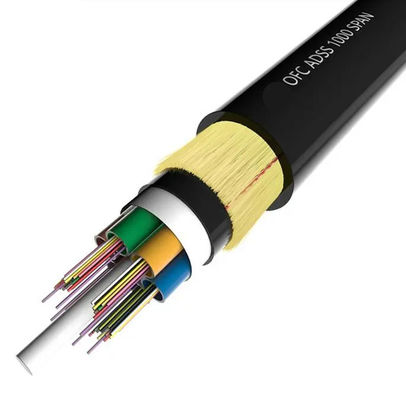

제품 구조
