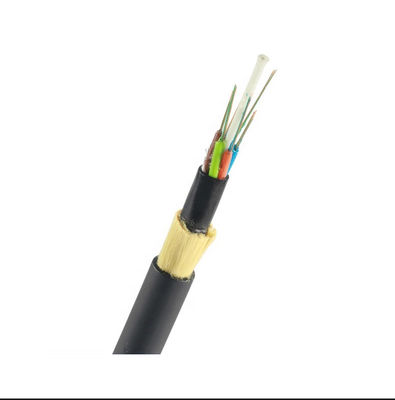

100 스팬 48 코어 ADSS 광섬유 케이블
ADSS 케이블은 느슨하게 꼬인 튜브입니다.250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.튜브는 방수 충전 화합물로 채워져 있습니다.튜브(및 필러)는 FRP(섬유 강화 플라스틱) 주위에 비금속 중앙 강도 부재로 콤팩트한 원형 케이블 코어로 꼬여 있습니다.케이블 코어가 충전 화합물로 채워진 후.얇은 PE(폴리에틸렌) 내부 피복으로 덮여 있습니다.내피에 아라미드사 연선을 강도부재로 도포한 후 PE 또는 AT(anti-tracking) 외피로 케이블을 완성한다.
특징
1. 전원을 끄지 않고 설치가 가능합니다.
2.뛰어난 AT 성능.AT 재킷의 작동 지점에서 최대 유도성은 25kV에 도달할 수 있습니다.
3. 가벼운 무게와 작은 직경으로 얼음과 바람으로 인한 하중과 타워 및 백프롭의 하중을 줄입니다.
4.Large 스팬 길이와 가장 큰 스팬은 200m 이상입니다.
5.Good 성능 자주 강도 및 온도.
6. 디자인 수명은 30년 이상입니다.
애플리케이션
1. 철도 및 통신 기둥 경로.
2.저전압 전송 및 분배 시스템.
3.장거리 및 근거리 통신망 통신.
4. 높은 전자파 간섭 장소의 네트워크.
일반 사양
| 케이블 유형 | ADSS |
| 섬유 유형 | G652D |
| 애플리케이션 | 장거리 통신, 고전압 지역의 LAN 또는 통신 네트워크 액세스; |
| 권장 설치 방법 | 전력 전송 시스템, 많은 천둥 지역 및 높은 전자기 간섭 |
| 환경 | 집 밖의 |
| 온도 범위 | -40℃ ~ 70℃ |
| ITU-T G.652D(B1.3) 단일 모드 광섬유 기술 파라미터 | |||
| 광학적 특성 | |||
| 모드 필드 직경(MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
㎛ ㎛ |
| 컷오프 파장(λcc) | ≤1260 | nm | |
| 감쇠 계수 | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 매크로 굽힘 손실 | φ75mm, 100circles, 1550nm에서 | ≤0.1 | 데시벨 |
| 감쇠 불균일성 | ≤0.05 | 데시벨 | |
| 분산 계수 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| 제로 분산 파장 | 1300~1324 | nm | |
| 최대 제로 분산 슬로프 | ≤0.093 | PS/(nm2.km) | |
| 그룹 굴절률(전형적인 값) | 1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특성 | |||
| 클래딩 직경 | 125.0±1.0 | ㎛ | |
| 코어/클래딩 동심도 오류 | ≤0.8 | ㎛ | |
| 클래딩 비원형 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10 | ㎛ | |
| 클래딩/코팅 동심도 오류 | ≤12.0 | ㎛ | |
| 코팅 비원형 | ≤8 | % | |
| 착색된 코팅의 직경 | 250.0±15 | ㎛ | |
| 기계적 특성 | |||
| 컬링(반경) | ≥4 | 중 | |
| 스트레스 증명 | >0.69 | GPA | |
| 코팅 박리력 | 평균값 피크 값 |
1.0-5.0 1.3-8.9 |
N N |
| 동적 응력 부식 민감성 매개변수(n디값) | ≥20 | ||
기준씨오로르나섬유의 식별
| 아니요. | 1 | 2 | 삼 | 4 | 5 | 6 |
| 색상 | 파란색 | 주황색 | 녹색 | 갈색 | 슬레이트 | 하얀색 |
| 아니요. | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 빨간색 | 검은색 | 노란색 | 제비꽃 | 분홍색 | 아쿠아 |
케이블 디자인
| 항목 | 설명 | ||
| 광섬유(G.652.D) | 12F | 24F | |
| 느슨한 튜브 | 재료 | PBT(폴리부틸렌 테레프탈레이트) | |
| 튜브당 섬유 | 4 | 4 | |
| 숫자 | 삼 | 6 | |
| 필러로드 | 숫자 | 삼 | 0 |
| 중앙 강도 멤버 | 재료 | FRP(유리 섬유 강화 플라스틱) | |
| 물 차단 재료 | 방수사 | ||
| 추가 강도 부재 | 아라미드 원사 | ||
| 외피 | 재료 | 블랙 HDPE | |
| 두께 | 공칭: 1.6mm | ||
| 케이블 공칭 직경(±0.3mm) | 10.0 | ||
| 케이블 약.중량(kg/km) | 78 | ||
| 정격 인장 응력(RTS) | 4.5KN | ||
| 최대 작동 장력(40%RTS) | 1.8KN | ||
| 일상 스트레스(15-25%RTS) | 0.675-1.125KN | ||
| 허용 가능한 최대 범위 | 100m | ||
| 으깨다 | 짧은 시간 | 2200N/100mm | |
| 적용 가능한 온도 범위 | 작업 | -40℃~+70℃ | |
| 설치 | -10℃~+50℃ | ||
| 보관 및 배송 | -40℃~+60℃ | ||
| 굽힘 반경 | 설치 | 케이블 직경의 20배 | |
| 작업 | 케이블 직경의 10배 | ||

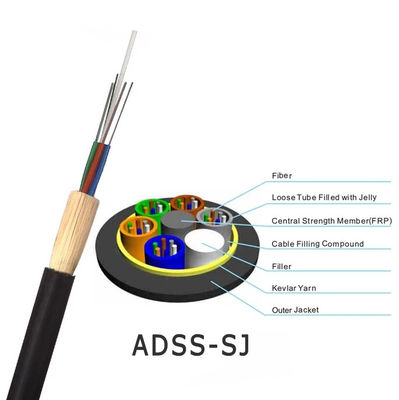

제품에스구조
케이블에스히스중방주
각 케이블에는 케이블 외부 재킷에 다음 정보가 명확하게 표시되어 있습니다.
ㅏ.제조업체 이름.
비.제조 연도
씨.케이블 및 광섬유 유형
디.길이 표시(각 미터에 정상적으로 인쇄됨)
이자형.또는 고객의 요구 사항으로.
