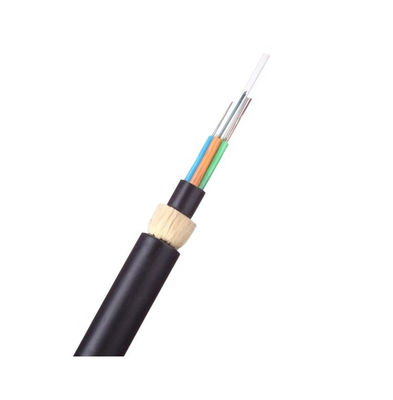

자활하는 ADSS 광섬유 케이블 검정 외부 칼집 색깔 쉬운 임명

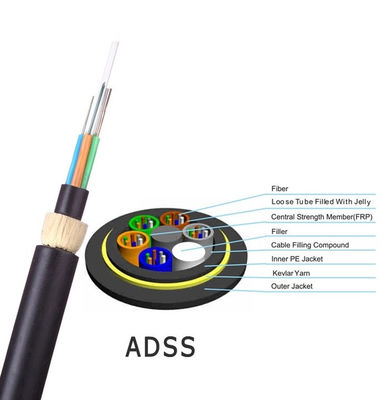

ADSS 광케이블은 느슨한 층 좌초 구조를 채택합니다.250µM 광섬유는 방수 화합물로 채워진 고탄성 재료로 만들어진 느슨한 튜브로 슬리브됩니다.느슨한 튜브(및 충전 로프)는 비금속 중앙 보강 코어(FRP) 주위로 꼬여 콤팩트한 케이블 코어를 형성하고 케이블 코어의 틈은 방수 연고로 채워집니다.케이블 코어는 폴리에틸렌(PE) 내피로 압출된 후 강화를 위해 아라미드로 꼬인 후 최종적으로 폴리에틸렌(PE) 외피 또는 외피로 압출됩니다.
특징
1. 수팽윤성 원사는 다시 물 보호 기능을 제공합니다(건조 코어 구조).
2. 비금속 구조
3.유리섬유 강화 폴리머 중심강도재와 아라미드사 주변강도재로 강도가 우수함
4. 유연한 버퍼 튜브는 취급하기 쉬운 터미널 하우징을 제공합니다.
5. 단일 레이어 SZ 좌초는 섬유 튜브의 응력을 제한합니다.
6. 섬유 친화적인 요변성 젤 튜브로 섬유 보호 보장
7.TIA 598 표준 색상 코드
8.6 또는 12 섬유 튜브 구조
애플리케이션
1.야외 유통에 적용
2.장거리 및 근거리 통신망 통신
3. 저전압 송배전 시스템
4.철도 및 통신 극 노선
일반 사양
| 케이블 유형 | ADSS |
| 섬유 유형 | G652D |
| 애플리케이션 | 장거리 통신, 고전압 지역의 LAN 또는 통신 네트워크 액세스; |
| 권장 설치 방법 | 전력 전송 시스템, 많은 천둥 지역 및 높은 전자기 간섭 |
| 환경 | 집 밖의 |
| 온도 범위 | -40℃ ~ 70℃ |
| ITU-T G.652D(B1.3) 단일 모드 광섬유 기술 파라미터 | |||
| 광학적 특성 | |||
| 모드 필드 직경(MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
㎛ ㎛ |
| 컷오프 파장(λcc) | ≤1260 | nm | |
| 감쇠 계수 | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| 매크로 굽힘 손실 | φ75mm, 100circles, 1550nm에서 | ≤0.1 | 데시벨 |
| 감쇠 불균일성 | ≤0.05 | 데시벨 | |
| 분산 계수 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| 제로 분산 파장 | 1300~1324 | nm | |
| 최대 제로 분산 슬로프 | ≤0.093 | PS/(nm2.km) | |
| 그룹 굴절률(전형적인 값) | 1310nm 1550nm |
1.466 1.467 |
|
| 기하학적 특성 | |||
| 클래딩 직경 | 125.0±1.0 | ㎛ | |
| 코어/클래딩 동심도 오류 | ≤0.8 | ㎛ | |
| 클래딩 비원형 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10 | ㎛ | |
| 클래딩/코팅 동심도 오류 | ≤12.0 | ㎛ | |
| 코팅 비원형 | ≤8 | % | |
| 착색된 코팅의 직경 | 250.0±15 | ㎛ | |
| 기계적 특성 | |||
| 컬링(반경) | ≥4 | 중 | |
| 스트레스 증명 | >0.69 | GPA | |
| 코팅 박리력 | 평균값 피크 값 |
1.0-5.0 1.3-8.9 |
N N |
| 동적 응력 부식 민감성 매개변수(n디값) | ≥20 | ||
| 항목 | 설명 | ||
| 광섬유(G.652.D) | 12F | 24F | |
| 느슨한 튜브 | 재료 | PBT(폴리부틸렌 테레프탈레이트) | |
| 튜브당 섬유 | 4 | 4 | |
| 숫자 | 삼 | 6 | |
| 필러로드 | 숫자 | 삼 | 0 |
| 중앙 강도 멤버 | 재료 | FRP(유리 섬유 강화 플라스틱) | |
| 물 차단 재료 | 방수사 | ||
| 추가 강도 부재 | 아라미드 원사 | ||
| 외피 | 재료 | 블랙 HDPE | |
| 두께 | 공칭: 1.6mm | ||
| 케이블 공칭 직경(±0.3mm) | 10.0 | ||
| 케이블 약.중량(kg/km) | 78 | ||
| 정격 인장 응력(RTS) | 4.5KN | ||
| 최대 작동 장력(40%RTS) | 1.8KN | ||
| 일상 스트레스(15-25%RTS) | 0.675-1.125KN | ||
| 허용 가능한 최대 범위 | 100m | ||
| 으깨다 | 짧은 시간 | 2200N/100mm | |
| 적용 가능한 온도 범위 | 작업 | -40℃~+70℃ | |
| 설치 | -10℃~+50℃ | ||
| 보관 및 배송 | -40℃~+60℃ | ||
| 굽힘 반경 | 설치 | 케이블 직경의 20배 | |
| 작업 | 케이블 직경의 10배 | ||
품질 및 안전
우리는 각 제품이 고객의 품질 요구 사항을 충족시킬 수 있도록 엄격하고 완전한 품질 관리 시스템을 구현했습니다.게다가, 우리의 제품 전부는 선적의 앞에 엄격히 검열되었습니다.당사의 제품은 RoHS, ISO9001 및 TLC 인증을 통과했습니다.
우리의 원칙
완전한 고객 만족
고품질 서비스에 대한 약속
장기적인 협력과 서로의 이익
질문이 있으시면 언제든지 저희에게 연락하십시오!
