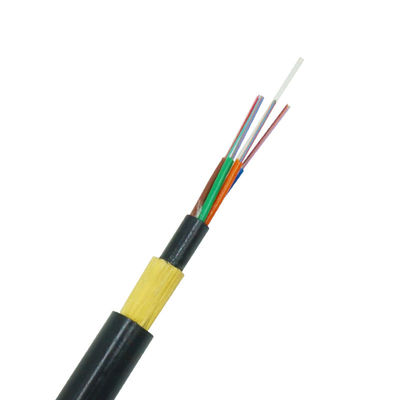

두 배 칼집 옥외 6 핵심 ADSS 광학 섬유 케이블
ADSS 케이블은 느슨하게 꼬인 튜브입니다.250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.튜브는 방수 충전 화합물로 채워져 있습니다.튜브(및 필러)는 FRP(섬유 강화 플라스틱) 주위에 비금속 중앙 강도 부재로 콤팩트한 원형 케이블 코어로 꼬여 있습니다.케이블 코어가 충전 화합물로 채워진 후.얇은 PE(폴리에틸렌) 내부 피복으로 덮여 있습니다.내피에 아라미드사 연선을 강도부재로 도포한 후 PE 또는 AT(anti-tracking) 외피로 케이블을 완성한다.
특징
1. 좋은 기계 및 온도 성능
2. 내가수분해 저항하는 고강도 느슨한 관
3. 특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.
4.Crush 저항과 유연성
5. 케이블 방수를 위해 다음과 같은 조치를 취합니다.
6. 중앙 강도 부재로 단일 섬유 강화 플라스틱
7.Loose 튜브 충전 화합물
8.100% 케이블 코어 충전
애플리케이션
1. 모든 유형의 공중선에 적합
2.야외 유통에 채택
3. 저전압 송배전 시스템
4.철도 및 통신 극 노선
기술 데이터
|
경간 : 100m
|
110kv 이하
|
2~30코어
|
|

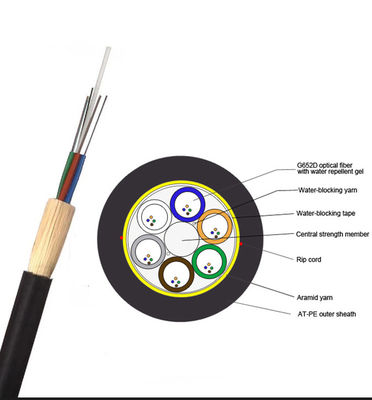

구조 매개변수
|
중부강재 : FRP
|
지름 : 1.5mm
|
|
느슨한 튜브(젤리 충전)
|
외경 : 1.8mm
|
|
|
내부 칼집 PE
|
두께 : 0.9mm
|
|
|
외피 PE
|
두께 : 1.8mm
|
|
|
기술적인 매개변수
|
케이블 외경
|
11mm
|
|
케이블 단면적
|
95.03mm2
|
|
|
섬유 모델
|
G.652
|
|
|
케이블의 무게
|
98kg/km
|
|
|
정격 인장 강도(RTS)
|
10노트
|
|
|
최소 허용 장력(MAT)
|
4kn
|
|
|
EDS
|
3.2kn
|
|
|
영률
|
7.8kn/mm2
|
|
|
열팽창 계수
|
1.8 10-6/°C
|
|
|
크러스 저항
|
장기: 1100n/100mm
|
|
|
단기: 2200 n/100mm
|
||
|
허가 굴곡 반경
|
장기(달릴 때) 220mm
|
|
|
단기 (놓을 때) 360 mm
|
||
|
작동 온도
|
누워있을 때 -15~+60 °C
|
|
|
|
운반 또는 운행시 : -40~+70°C
|
|
|
섬유 초과 길이
|
0.5-0.7%
|
|
|
외피
|
체육
|
|
|
얼음 하중
|
5mm
|
참고: 이 데이터시트는 참조용일 뿐 계약에 대한 보충 자료는 아닙니다.영업 담당자에게 문의하십시오.
자세한 내용은.
