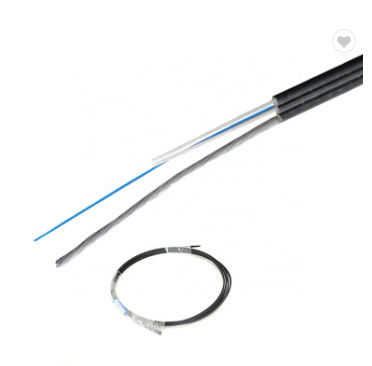

4 코어 LSZH 칼집 활 유형 FTTH 드롭 케이블
애플리케이션
실외에서 실내로 액세스 네트워크 또는 액세스 케이블에 사용
고객 구내 네트워크에서.
특히 실내 또는 실외 공중 액세스 케이블링에 사용되는 구내 배급 시스템의 액세스 빌딩 케이블로 사용됩니다.
특징:

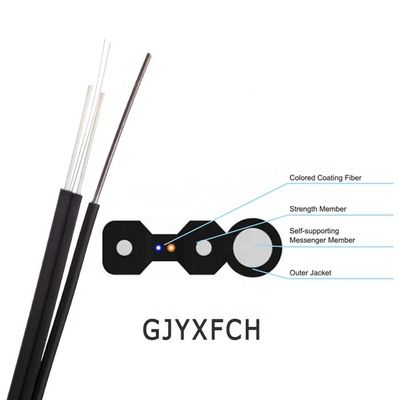

케이블 구성 세부사항:
| 아이템 | 설명 | ||||||
| 섬유의 수 | 2-24코어 | ||||||
| 섬유 | 유형 | G652D/G657A/다중 모드 | |||||
| 지름 | 250μm | ||||||
| 스트렝스 멤버 | 물질 | 케블라 원사 | |||||
| 느슨한 튜브 | 지름 | 0.9-1.2mm | |||||
| 재료 | / | ||||||
| 외피 | 재료 | PVC/LSZH | |||||
| 지름 | 1.6*2.0-3.0*6.0mm | ||||||
| 케이블 크기(높이 * 너비) | / | ||||||
| 케이블 무게 | 5.5-28.5KG | ||||||
| 설치 온도 범위(ºC) | -20+60 | ||||||
| 작동 및 운송 온도(ºC) | -40+70 | ||||||
| 최소 굽힘 반경(mm) | 장기간 | 10D | |||||
| 최소 굽힘 반경(mm) |
단기 | 20D | |||||
| 최소 허용 인장강도(N) |
장기간 | 40 | |||||
| 최소 허용 인장강도(N) |
단기 | 80 | |||||
| 크러쉬하중(N/100mm) | 장기간 | 200 | |||||
| 크러쉬하중(N/100mm) | 단기 | 1000 | |||||
섬유 및 튜브의 표준 색상
| 섬유 스타일 | 단위 | 에스엠 G652 |
에스엠 G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 감쇠 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 디스프레션 | 1550nm | 시/(nm*km) | ---- | ≤18 | ---- | ---- | 디스프레션 |
| 1625nm | 시/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| 제로 분산 파장 | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| 제로 분포 기울기 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별 섬유 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 디자인 링크 값 | Ps(nm2*k 미디엄) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 광섬유 차단 파장 λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 차단 파장 λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| 복합기 | 1310nm | 음 | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | 음 | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 수치 조리개(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 단계(양방향의 평균 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이 후방 산란 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 감쇠 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 코어 다이미터 | 음 | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | 음 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 클래딩 비 원형 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/채핀치 동심 오류 |
음 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 코팅 비 원형 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩 동심도 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬(반경) | 음 | ≤4 | ≤4 | ---- | ---- | ---- | |
