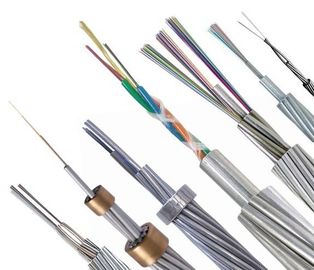

광섬유 합성물 가공 접지선(OPGW)
1. 일반
1.1 이 사양은 외부 설치용으로 고객에게 제공되는 광섬유 복합 가공 가공 접지선(OPGW)의 요구 사항을 다룹니다.
1.2 광섬유 케이블은 이 사양의 요구 사항을 준수해야 하며 일반적으로 최신 표준을 충족하거나 그 이상을 충족해야 합니다.
ITU-T G.650: 단일 모드 광섬유 및 케이블의 선형, 결정론적 속성에 대한 정의 및 테스트 방법
ITU-T G.652: 단일 모드 광섬유 및 케이블의 특성
ITU-T G.655: 0이 아닌 분산 이동 단일 모드 광섬유 및 케이블의 특성
IEC 60793-2-50 B1.3: 클래스 B 단일 모드 광섬유에 대한 단면 사양
IEEE 1138: 전기 유틸리티 전력선에 사용하기 위한 복합 광섬유 오버헤드 접지선(OPGW)의 표준 구성
ASTM B398: 전기용 알루미늄 합금 6201-T81 와이어의 표준 사양
ASTM B 415: 경질 인발 알루미늄 피복 강철 도체에 대한 표준 사양
ASTM B416: 동심 연선 알루미늄 피복 강철 도체 사양
EIA/TIA-455: 광섬유, 케이블, 변환기, 센서, 연결 및 종단 장치 및 기타 광섬유 구성 요소에 대한 표준 테스트 절차
EIA 492A: 광 도파관 섬유의 일반 사양
EIA 472A: 외부 공중 사용을 위한 광섬유 통신 케이블의 단면 사양
2. 광학 섬유 형질
2.1 ITU-T G.652 광섬유의 광학적, 기하학적, 기계적 및 환경적 특성은 아래 표에 따라야 합니다.
| 형질 | 지정된 값 | 단위 | ||
| 광학적 특성 | ||||
| 모드 필드 직경 | 1310nm에서 | 9.1±0.5 | ㎛ | |
| 1550nm에서 | 10.3 ± 0.7 | mm | ||
| 감쇠 계수 | 1310nm에서 | ≤0.36 | dB/km | |
| 1550nm에서 | ≤0.22 | dB/km | ||
| 감쇠 불균일 | ≤0.05 | dB | ||
| 영분산 파장(λ0) | 1300 ~ 1324 | nm | ||
| 최대 제로 분산 기울기(S0최대) | ≤0.092 | ps/(nm2·km) | ||
| 편광 모드 분산 계수(PMDNS) | ≤0.2 | |||
| 차단 파장(λ참조) | ≤1260 | nm | ||
| 분산 계수 | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| 유효 그룹 굴절률(N에프) | 1310nm에서 | 1.466 | － | |
| 1550nm에서 | 1.467 | － | ||
| 기하학적 특성 | ||||
| 클래딩 직경 | 125.0±1.0 | ㎛ | ||
| 클래딩 비 원형 | ≤1.0 | % | ||
| 코팅 직경 | 245.0±10.0 | ㎛ | ||
| 코팅-클래딩 동심도 오차 | ≤12.0 | ㎛ | ||
| 코팅 비원형 | ≤6.0 | % | ||
| 코어 클래딩 동심도 오차 | ≤0.8 | ㎛ | ||
| 클래딩/코팅 동심도 오차 | ≤12.0 | ㎛ | ||
| 기계적 특성 | ||||
| 컬링 | ≥4 | 미디엄 | ||
| 증거 스트레스 | ≥0.69 | 학점 | ||
| 코팅 스트립 힘 | 평균값 | 1.0-5.0 | N | |
| 피크 값 | 1.3-8.9 | N | ||
| 매크로 굽힘 손실 | Ф60mm, 100개의 원, 1550nm에서 | ≤0.05 | dB | |
| Ф32mm, 1개의 원, 1550nm에서 | ≤0.05 | dB | ||
삼. 형질 NS 케이블
3.1 케이블 구성 및 P매개변수

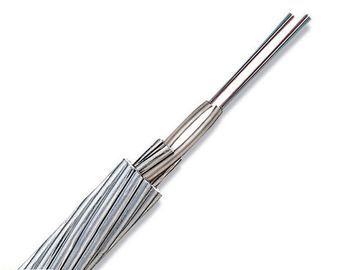

알루미늄 피복 강선(AS)과 광섬유를 포함하는 스테인리스 강관으로 만든 머리 위 접지선.
3.2케이블 유형: OPGW-12B1-75[82.8;47.4]
3.2.1 OPGW의 단면
| 구조 | 재료 | 아니요. | 재료 직경 | ||
| 섬유 | G.652 | 12 | - | ||
| 센터 | SUS 튜브 | 1 | 지름 | 4.0mm | |
| 레이어 1 | 23%AS 와이어 | 6 | 지름 | 4.0mm | |
3.2.1 OPGW 사양
| 아이템 | 기술 데이터 | ||
|
좌초 |
코어, 레이어 1 | ||
| 좌초 방향 | 외부 레이어는 오른손 | ||
| 케이블 직경(공칭) | 12.0mm | ||
| 케이블 무게(대략) | 504kg/km | ||
| 지원 단면 | AS 와이어 | 75.4mm2 | |
| 정격 인장 강도(RTS) | 91.0kN | ||
| 탄성 계수(E-계수) | 149.0Gpa | ||
| 열신율 | 12.9×10-6/케이 | ||
| 최대 작업 스트레스(40%RTS) | 33.12kN | ||
| 일상 스트레스(EDS)(16~25%RTS) | 13.24~20.7kN | ||
| 20℃에서 DC 저항 | 1.008옴/km | ||
| 단시간 전류(1.0s, 40℃~300℃) | 6.9kA | ||
| 단시간 전류 용량 ( 나는2NS) | 47.4kA² | ||
| 최소 굽힘 반경 | 설치 | 케이블 직경의 25배 | |
| 작업 | 케이블 직경의 15배 | ||
| 온도 범위 | 설치 | -10℃~+50℃ | |
| 보관 및 배송 | -40℃~+80℃ | ||
| 작업 | -40℃~+80℃ | ||
4. NS이베르와 엘무스 NS우베 씨올로르 NS식별
개별 섬유 및 느슨한 튜브는 표준 TIA/EIA-598-A 및 색상 코드를 아래와 같이 준수해야 합니다.
섬유 색상
| 아니요. | 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 파란색 | 주황색 | 녹색 | 갈색 | 회색 | 하얀 | 빨간색 | 자연 | 노란색 | 제비꽃 | 분홍 | 아쿠아 |
5.기계 및 환경시험.
OPGW 케이블은 모두 선택하지 않아도 되는 다음 테스트를 성공적으로 통과해야 합니다.다음 시험 항목은 해당 참조에 따라 수행해야 합니다.
| 아니요 | 안건 | 참조 |
| OPGW 테스트 | ||
| 1 | 컷오프 파장 | IEEE 표준 1138 |
| 2 | 물 침투 테스트 | IEEE 표준 1138 |
| 삼 | 범람 화합물의 누출 | IEEE 표준 1138 |
| 4 | 단락 테스트 | IEEE 표준 1138 |
| 5 | 바람 진동 시험 | IEEE 표준 1138 |
| 6 | 시브 테스트 | IEEE 표준 1138 |
| 7 | 호감 테스트 | IEEE 표준 1138 |
| 8 | 충격 시험 | IEEE 표준 1138 |
| 9 | 크리프 테스트 | IEEE 표준 1138 |
| 10 | 응력-변형률 시험 | IEEE 표준 1138 |
| 11 | 온도 순환 | IEEE 표준 1138 |
| 12 | 스트레인 마진 테스트 | IEEE 표준 1138 |
| 13 | 질주 테스트 | IEEE 표준 1138 |
| 14 | 번개 테스트 | IEEE 표준 1138 |
| 섬유 테스트 | ||
| 1 | 파장에 따른 감쇠 변화 | IEEE 표준 1138 |
| 2 | 굽힘으로 감쇠 | IEEE 표준 1138 |
| 삼 | 온도 순환 | IEEE 표준 1138 |
| 4 | 물 피크에서의 감쇠 | IEEE 표준 1138 |
| 현장 승인 테스트 | ||
| 1 | 섬유 연속성 | IEEE 표준 1138 |
| 2 | 감쇠 | IEEE 표준 1138 |
| 삼 | 섬유 길이 | IEEE 표준 1138 |
6. 포장 및 NS힙핑
OPGW는 ANSI/AA 53-1981 또는 동급을 준수하는 강한 목철 릴에 단단하고 균일하게 감겨 있어야 합니다.릴은 일반적인 운송, 취급, 보관 및 스트링 작업에서 OPGW가 손상되는 것을 방지하기 위해 튼튼한 목철 배튼으로 뒤덮여 있어야 합니다.
