고강도와 24 섬유 다중 모드 팬-아웃 실내 탈출 광섬유 케이블
멀트 목적 분산 케이블은 단순한 케이블 (φ900μm 타이트 버퍼, 강도 부재로서의 아라미드 이암)을 서브유닛으로 이용합니다. 섬유 강화 플라스틱 (FRP)는 비금속 강도 부재로서의 핵심의 중심에 위치합니다. 서브유닛은 케이블 코어 주위에 좌초됩니다. 더 케이블은 PVC 또는 LSZH (저발연, 제로개 할로겐, 난연제) 재킷으로 완료됩니다.
특징
1.꼼짝 못하게 된 비금속 강도 맴버 구조는 더 케이블이 큰 인장 강도를 견딘다는 것을 보증합니다.
2.재킷 부식 방지, 발수, 자외선 차단 확산, 난연제와 환경 기타 등등에 무해합니다.
3.저장 작동 온도 : -20oC~+60oC, 설치 온도 : -5oC~+50oC.
애플리케이션
1.옥내용 케이블 배포.
2.층을 포함하는 전보를 치는 인트라-빌딩 주축을 위한, 끝 박스엑스와 작업장.
3.짧고 중앙 거리 직접적 단말기 내부 건물을 위해 그리고 다른 건물 내에, 각각 서브 케이블 단위는 직접적으로 표준 커넥터로 연결될 수 있습니다.
섬유 파라미터
| 아니오. | 항목 | 유닛 | 상술 | |
| G.652D | ||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | |
| 3 | 피복 비원형성 | % | ≤0.7 | |
| 4 | 코어를 덮은 편심 오차 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 코팅 비원형성 | % | ≤6.0 | |
| 7 | 클래딩 피복 편심 오차 | μm | ≤12.0 | |
| 8 | 케이블 컷오프 파장 | 별거 안 해 | λcc≤1260 | |
| 9 | 희석 (최대.) | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
케이블 매개 변수
| 항목 | 상술 | |
| 섬유 번수 | 2-48 | |
| 단단히 완충 섬유 | 차원 | 850um±50um |
| 재료 | PVC | |
| 색 | 백색 | |
| 단순한 케이블 | 차원 | 1.9mm±0.1mm |
| 재료 | LSZH | |
| 색 | 노랑색 | |
| 강도 부재 | 케블라 | |
| 인쇄 부호 | (1)-(48) | |
| 중심 강도 부재 | 지름 | 3.8mm±0.1mm |
| 재료 | FRP+LSZH | |
| 색 | 노랑색 | |
|
외부 자켓 |
차원 | 14.5mm±0.5mm |
| 재료 | LSZH | |
| 색 | 노랑색 | |
기계적이고 환경적인 특징
| 항목 | 결합하세요 | 상술 |
| (장기)를 팽팽하게 하세요 | 엔 | 600 |
| (단기간을) 팽팽하게 하세요 | 엔 | 1500 |
| (장기)를 압도하세요 | N/10cm | 300 |
| (단기간을) 압도하세요 | N/10cm | 1000 |
| 민. (동적인) 곡률 반경 | 밀리미터 | 20D |
| 민. 굴곡 반지름(정전기) | 밀리미터 | 10D |
| 설치 온도 | 오크 | -10~+50 |
| 작동 온도 | 오크 | -20~+60 |
| 저장 온도 | 오크 | -20~+60 |
기술적인 매개 변수
| 게오메티칼 특성 | |||||||
| 섬유 번수 | 4 | 6 | 8 | 12 | 16 | 18 | 24 |
| 탈옥 케이블 직경 (밀리미터) | 7.5 | 8.5 | 10 | 12.5 | 12.5 | 12.5 | 14.5 |
| 탈옥 케이블 중량 (kg/km) | 45 | 62 | 84 | 138 | 150 | 158 | 202 |
| TBF 지름 (μm) | 900±50 | ||||||
| 기계적 특성 | |||||||||
| 맥스 러드 (N) | 장기 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 단기간 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||
| 굴곡 반경 (밀리미터) | 원동력 | 20*D (Ｄ : 케이블 직경) | |||||||
| 정전기 | 10*D (Ｄ : 케이블 직경) | ||||||||
| 섬유 | |
| 섬유형 (core/ 피복 차원) | 9/125 50/125 62.5/125 |
| 송신 특성 | |||
|
SM (1310/1550 nm) |
50/125 (850/1300 nm) |
62.5/125 (850/1300nm) |
|
| 맥스 희석 (dB/km) | 0.45/0.30 | 3.5/1.5 | 3.5/1.5 |
| 전형적 희석 (dB/km) | 0.40/0.25 | 3.1/1.0 | 3.0/1.0 |
| 작은 대역폭 (Mhz.km) | -- | 400/400 | 160/500 |

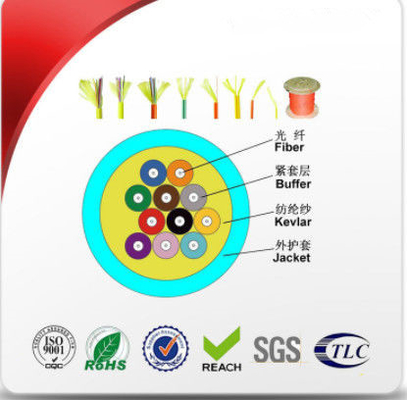

제품 구조
포장 & 선적
업체 정보
동완 TW-SCIE Co., Ltd．는 20년 이상 동안 광케이블의 생산에 전념했습니다. 그것은 R&D, 생산, 판매와 광섬유 통신 제품의 네트워크 공학을 통합하는 신흥 첨단 기업이고, 독립적 수입과 수출 권리를 가지고 있습니다. 혁신, 우수성을 추구하는 경험 개념에 의존하고, 완전성과 기업을 확립할 때, 우리는 국내외에서 수많은 단골 고객들을 이끌었습니다. 우리의 광케이블 제품은 오버헤드에 적합한 GYXTW 시리즈인 GYTS를 포함합니다 ; 자활하는 ADSS, GYXTC8S, GYTC8S 시리즈 ; 직접매설식（배관） GYTA53, GYTY53, GYTA 시리즈 ; 그리고 비금속 광케이블 GYFTY, 복합 지반 전선 광케이블 광복합 가공지선, 기타 등등, 다양화된 광케이블 제품 포트폴리오는 당신이 수월하게 제품을 선택할 수 있게 합니다.
품질과 안전
우리는 엄격하고 완전한 품질 관리 시스템을 도입했으며, 그것이 각각 제품이 고객들을 위한 품질 요구 사항을 충족시킬 수 있다는 것을 보증합니다. 게다가, 자사 제품의 모두는 엄밀하게 선적 전에 조사되었습니다. 자사 제품은 로에스, ISO9001과 TLC 인증을 통과했습니다.
