강선 FRP와 LSZH 덮개 FTTH 광 케이블은 강화됩니다

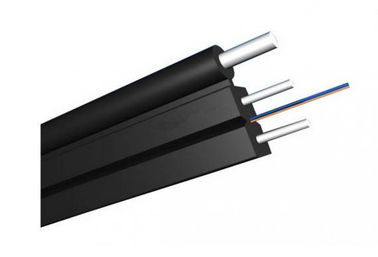

자립한 접속 네트워크가 광 통신 장치를 센터에 위치시키기로 되어 있는 버터플라이 모양과 실내 광케이블을 사용한다고, 두개의 평행한 금속성 강도 부재는 양쪽에 위치되고, 외관상 한 개의 금속성 강도 부재를 추가했습니다.마침내 그것은 덮개 바깥쪽에 검거나 빛깔 라이스오 로우 스모크 제로 할로겐(LSZH)로 완료됩니다.
애플리케이션
1. 실내 케이블링 시스템에 채택됩니다.
2. 통신 설비의 땋아 늘인 머리로서.
3. 바닥 연결에 적합합니다.
특성
1. 250 um 섬유.
2. FRP / KFRP.
3. LSZH 덮개.
케이블 구성 세부 사항
| 항목 | 기술 | ||||||
| 섬유의 수 | 2-24cores | ||||||
| 섬유 | 타입 | G652D/G657A/Multimode | |||||
| 지름 | 250 um | ||||||
| 강도 부재 | 마테리아 | 케블라 방사 | |||||
| 루즈 튜브 | 지름 | 0.9-1.2mm | |||||
| 재료 | / | ||||||
| 외부 쉬스 | 재료 | PVC / LSZH | |||||
| 지름 | 1.6*2.0-3.0*6.0mm | ||||||
| 케이블 크기 (높이 폭) | / | ||||||
| 케이블 중량 | 5.5-28.5KG | ||||||
| 설치 온도 범위(oC) | -20+60 | ||||||
| 작동과 수송 온도(oC) | -40+70 | ||||||
| 민 굽힘 반지름(MM) | 장기 | 10D | |||||
| 민 굽힘 반지름(MM) |
단기간 | 20D | |||||
| 민 허용 장력 힘(N) |
장기 | 40 | |||||
| 민 허용 장력 힘(N) |
단기간 | 80 | |||||
| 로드 (N/100mm)를 압도하세요 | 장기 | 200 | |||||
| 로드 (N/100mm)를 압도하세요 | 단기간 | 1000 | |||||
섬유와 강관의 표준 색
| 섬유 방식 | 유닛 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | 별거 안 해 | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 희석 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 분산 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 분산 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| 제로 분산 파장 | 별거 안 해 | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| 제로개 분산 경사 | 별거 안 해 | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별적 피브르 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 설계 링크 값 | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 섬유 차단 파장 λc | 별거 안 해 | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 서애프 사고 방식 λcc |
별거 안 해 | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 숫자로 나타냅니다 개구(na) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 양방향성이 (평균을 내딛으세요 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유 에 불규칙성 길이와 핵심 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 불연속 | |||||||
| 차이 후방산란 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 희석 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 핵심 이중 뇌막 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 피복 비원형성 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅 / 푸른머리되새 동심원으로 에러 |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 비 원형을 코팅하기 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 핵심 / 피복재 콘엔트리시티 에러 | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬(반지름) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
