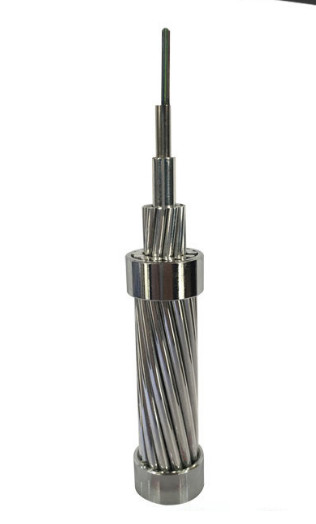

(또한 광복합 가공지선으로 알려진 광학 접지 배선 또는 IEEE 표준에 광섬유 복합체 오버헤드
광 섬유 특성
광학적인 것, 국제 전기통신 규격 위원회 G.652.D 광섬유의 기하학적, 기계적이고 환경 특성이 테이블 하단과 인가일 것입니다 :
| 특성 | 특정값 | 유닛 | ||
| 광학적 특성 | ||||
| 모드 필드 직경 | 1310nm에 | 9.1±0.5 | um | |
| 1550nm에 | 10.3 ± 0.7 10.3 ± 0.7 | 밀리미터 | ||
| 감쇠곁수 | 1310nm에 | ≤0.36 | dB/km | |
| 1550nm에 | ≤0.23 | dB/km | ||
| 희석 논-유니포미티 | ≤0.05 | dB | ||
| 제로 분산 파장 ( λ0) | 1300 ~1324 | 별거 안 해 | ||
| 맥스 제로 분산 경사 (S0max) | ≤0.092 | ps/(nm2·km) | ||
| 편광 모드 분산 계수(PMDQ) | ≤0.2 |  |
||
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | ||
| 분산 계수 | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| 유효그룹 굴절률 (네푸) | 1310nm에 | 1.466 | - | |
| 1550nm에 | 1.467 | - | ||
| 기하학적 특성 | ||||
| 클래딩 직경 | 125.0±1.0 | um | ||
| 피복 비원형성 | ≤1.0 | % | ||
| 코팅 직경 | 245.0±10.0 | um | ||
| 코팅 피복 편심 오차 | ≤12.0 | um | ||
| 코팅 비원형성 | ≤6.0 | % | ||
| 코어를 덮은 편심 오차 | ≤0.8 | um | ||
| 피복재 / 코팅 편심 오차 | ≤12.0 | um | ||
| 기계적 특성 | ||||
| 컬링 | ≥4 | Ｍ | ||
| 내력 | ≥0.69 | GPa | ||
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 | |
| 피크 값 | 1.3-8.9 | 엔 | ||
| 대형 휨 손실 | 1550nm에, 100개 써클인 Ф60mm | ≤0.05 | dB | |
| 1550nm에, 1개 써클인 Ф32mm | ≤0.05 | dB | ||
| 항목 | 기술 데이터 | ||
| 꼼짝 못하게 됩니다 | 핵심, 레이어 1, 레이어 2 | ||
| 좌초 방향 | 외층은 오른손입니다 | ||
| 케이블 직경 (명사 상당어) | 20.0 밀리미터 | ||
| 케이블은 (대략 짓누릅니다.) | 1365 킬로그램 / 킬로미터 | ||
| 횡단면을 지원하기 | AS 와이어 | 188.5mm2 | |
| 평가된 인장 강도 (RTS) | 205kN | ||
| 탄성 계수 (E-게수) | 162.0kN/mm2 | ||
| 열 신장 계수 | 13.0×10-6/K | ||
| 최대 일한 스트레스 (40%RTS ) | 82.0kN | ||
| 매일 스트레스(eds)(18%~25%RTS) | 36.9~51.25kN | ||
| 20C에 있는 DC 저항 | 0.442 오옴 / 킬로미터 | ||
| 단시간 전류 (1.0s, 40C~200C) | 13.62kA | ||
| 짧은 시간 전류용량 I2t | 185.4kA2s | ||
| 최소 벤딩 범위 | 설치 | 케이블 직경의 30 번 | |
| 작동 | 케이블 직경의 15 번 | ||
| 온도 범위 | 설치 | -10C~+60C | |
| 저장 & 선적 | -40C~+60C | ||
| 작동 | -40C~+80C | ||
| 구조 | 재료 | 아니오. | 재료 지름 | ||
| 섬유 | G.652.D | 48 | |||
| 센터 | 20%AS 와이어 | 1 | 지름 | 4.0 밀리미터 | |
| 레이어 1 | SUS 튜브 | 4 | 지름 | 4.0 밀리미터 | |
| 20%AS 와이어 | 2 | 지름 | 4.0 밀리미터 | ||
| 레이어 2 | 20%AS 와이어 | 12 | 지름 | 4.0 밀리미터 |
|
섬유와 루즈 튜브 색 판별
개별적 섬유와 루즈 튜브 기준 TIA/EIA-598-A와 색과 인가가 아래와 같이 코드화될 것입니다.
스틸 튜브 1 (No.1-12 섬유) : 단일 모드 광섬유 (SM)
섬유색
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 2 (No.13-24 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (50mm 피치)
| 아니오. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 3 (No.25-36 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (100mm 피치)
| 아니오. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 4 (No.37-48 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (150mm 피치)
| 아니오. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
포장과 선적
광복합 가공지선은 ANSI / AA 53-1981에 따른 강한 나무 철 릴에 팽팽하게 그리고 한결같게 감길 것입니다 또는 같으세요. 릴은 보통 선적, 취급, 저장과 가선 작전에서 광복합 가공지선을 피해에서 막기 위해 튼튼한 나무 철 좁은 널로 뒤떨어질 것입니다.
케이블의 길이에 따르면, 우리는 장하케이블을 위해 다른 형태 릴 (D,d,b,w1,w2)를 선택합니다.
동완 TW-SCIE Co., Ltd．는 오랫동안 광섬유 통신 제품의 연구 개발과 시장 확대에 전념했습니다. 지금 그것은 R&D, 생산, 판매와 광섬유 통신 제품의 네트워크 공학을 통합하는 신흥 첨단 기업이 되었고, 독립적 수입과 수출 권리를 가지고 있습니다. 회사는 ISO9001-2000 품질 관리 시스템 인증, 라디오와 TV 네트워크 접근 인증서를 통과했고, 체신부와 다른 포상에 의해 발표된 포괄적 품질 관리 표준 기업 인증서를 얻었습니다. 전체 상황에 그것의 자신의 힘과 보이는 것 함께, 테왕 통신은 점진적으로 현대 첨단 과학 기술 기업을 향하여 발달하고 있습니다.
우리의 증명서
우리의 품질 & 서비스
동완 TW-SCIE Co., Ltd．는 다음에 의해 최고 품질 광 케이블 제품과 서비스를 우리의 고객들에게 제공하는 것에 전념합니다 :
1. 일관되게 제품 품질과 성능을 위해 만나기 ;
2. 우리의 고객의 요구조건을 충족시키기 위한 제품 및 서비스의 적시 배달 ;
3. 그들이 우리의 고객들을 서빙하기에 더욱 수월할 것이도록 우리의 사람들이 제대로 훈련된다는 것을 보증하기.
당신에게 소식 듣기를 기대하겠습니다 !
