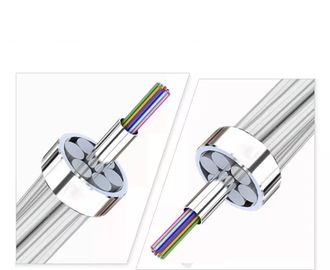

광복합 가공지선은 광전송의 복합체와 일종의 케이블 구조고 전력 전송을 위한 가공 지선입니다. 천둥 번개와 도체인 단락 회로 유통의 보호를 제공할 수 있는 둘다 광 케이블과 가공 지선으로서의 전력 전송 라인에서 그것의 작업.광복합 가공지선은 스테인레스 강철 튜브 광학 장치, 알루미늄 피복한강 전선, 알루미늄 합금 와이어로 구성됩니다. 그것은 중심 스테인레스 강 튜브 구조와 레이어 좌초 구조물을 가집니다. 우리는 다른 환경 조건과 고객 요구사항에 따라 구조를 디자인할 수 있습니다.
애플리케이션
1.광섬유 복합체 접지 배선 [광복합 가공지선]은 접지 배선과 통신의 이중함수와 새로운 송전선 위의 설치에 적합합니다.
2.고전압 접지 배선의 세 접지 배선과 신체제를 대체하기 위해 적용되세요.
3.lighting 보호와 단락 회로 전류를 수행합니다.
4.광섬유 통신 능력.
광 섬유 특성
광학적인 것, 국제 전기통신 규격 위원회 G.652.D 광섬유의 기하학적, 기계적이고 환경 특성이 테이블 하단과 인가일 것입니다 :
| 특성 | 특정값 | 유닛 | ||
| 광학적 특성 | ||||
| 모드 필드 직경 | 1310nm에 | 9.1±0.5 | um | |
| 1550nm에 | 10.3 ± 0.7 10.3 ± 0.7 | 밀리미터 | ||
| 감쇠곁수 | 1310nm에 | ≤0.36 | dB/km | |
| 1550nm에 | ≤0.23 | dB/km | ||
| 희석 논-유니포미티 | ≤0.05 | dB | ||
| 제로 분산 파장 ( λ0) | 1300 ~1324 | 별거 안 해 | ||
| 맥스 제로 분산 경사 (S0max) | ≤0.092 | ps/(nm2·km) | ||
| 편광 모드 분산 계수(PMDQ) | ≤0.2 |  |
||
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | ||
| 분산 계수 | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| 유효그룹 굴절률 (네푸) | 1310nm에 | 1.466 | - | |
| 1550nm에 | 1.467 | - | ||
| 기하학적 특성 | ||||
| 클래딩 직경 | 125.0±1.0 | um | ||
| 피복 비원형성 | ≤1.0 | % | ||
| 코팅 직경 | 245.0±10.0 | um | ||
| 코팅 피복 편심 오차 | ≤12.0 | um | ||
| 코팅 비원형성 | ≤6.0 | % | ||
| 코어를 덮은 편심 오차 | ≤0.8 | um | ||
| 피복재 / 코팅 편심 오차 | ≤12.0 | um | ||
| 기계적 특성 | ||||
| 컬링 | ≥4 | Ｍ | ||
| 내력 | ≥0.69 | GPa | ||
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 | |
| 피크 값 | 1.3-8.9 | 엔 | ||
| 대형 휨 손실 | 1550nm에, 100개 써클인 Ф60mm | ≤0.05 | dB | |
| 1550nm에, 1개 써클인 Ф32mm | ≤0.05 | dB | ||
광복합 가공지선의 상술
| 항목 | 기술 데이터 | ||
| 꼼짝 못하게 됩니다 | 핵심, 레이어 1, 레이어 2 | ||
| 좌초 방향 | 외층은 오른손입니다 | ||
| 케이블 직경 (명사 상당어) | 20.0 밀리미터 | ||
| 케이블은 (대략 짓누릅니다.) | 1365 킬로그램 / 킬로미터 | ||
| 횡단면을 지원하기 | AS 와이어 | 188.5mm2 | |
| 평가된 인장 강도 (RTS) | 205kN | ||
| 탄성 계수 (E-게수) | 162.0kN/mm2 | ||
| 열 신장 계수 | 13.0×10-6/K | ||
| 최대 일한 스트레스 (40%RTS ) | 82.0kN | ||
| 매일 스트레스(eds)(18%~25%RTS) | 36.9~51.25kN | ||
| 20C에 있는 DC 저항 | 0.442 오옴 / 킬로미터 | ||
| 단시간 전류 (1.0s, 40C~200C) | 13.62kA | ||
| 짧은 시간 전류용량 I2t | 185.4kA2s | ||
| 최소 벤딩 범위 | 설치 | 케이블 직경의 30 번 | |
| 작동 | 케이블 직경의 15 번 | ||
| 온도 범위 | 설치 | -10C~+60C | |
| 저장 & 선적 | -40C~+60C | ||
| 작동 | -40C~+80C | ||

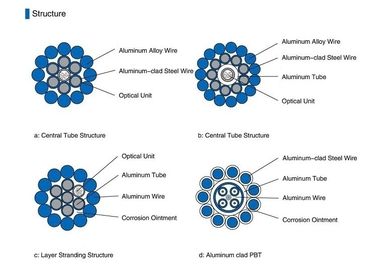

제품 구조
포장과 선적
광복합 가공지선은 ANSI / AA 53-1981에 따른 강한 나무 철 릴에 팽팽하게 그리고 한결같게 감길 것입니다 또는 같으세요. 릴은 보통 선적, 취급, 저장과 가선 작전에서 광복합 가공지선을 피해에서 막기 위해 튼튼한 나무 철 좁은 널로 뒤떨어질 것입니다.
케이블의 길이에 따르면, 우리는 장하케이블을 위해 다른 형태 릴 (D,d,b,w1,w2)를 선택합니다.
