테광섬유 케이블의 chnical 사양
1. 광학 섬유 형질
ITU-T G.652.D 광섬유의 광학적, 기하학적, 기계적 및 환경적 특성은 아래 표에 따라야 합니다.
| 형질 | 지정된 값 | 단위 | ||
| 광학적 특성 | ||||
| 모드 필드 직경 | 1310nm에서 | 9.1±0.5 | ㎛ | |
| 1550nm에서 | 10.3 ± 0.7 | mm | ||
| 감쇠 계수 | 1310nm에서 | ≤0.36 | dB/km | |
| 1550nm에서 | ≤0.23 | dB/km | ||
| 감쇠 불균일 | ≤0.05 | dB | ||
| 영분산 파장(λ0) | 1300 ~ 1324 | nm | ||
| 최대 제로 분산 기울기(S0최대) | ≤0.092 | ps/(nm2·km) | ||
| 편광 모드 분산 계수(PMDNS) | ≤0.2 |  |
||
| 차단 파장(λ참조) | ≤1260 | nm | ||
| 분산 계수 | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| 유효 그룹 굴절률(N에프) | 1310nm에서 | 1.466 | － | |
| 1550nm에서 | 1.467 | － | ||
| 기하학적 특성 | ||||
| 클래딩 직경 | 125.0±1.0 | ㎛ | ||
| 클래딩 비 원형 | ≤1.0 | % | ||
| 코팅 직경 | 245.0±10.0 | ㎛ | ||
| 코팅-클래딩 동심도 오차 | ≤12.0 | ㎛ | ||
| 코팅 비원형 | ≤6.0 | % | ||
| 코어 클래딩 동심도 오차 | ≤0.8 | ㎛ | ||
| 클래딩/코팅 동심도 오차 | ≤12.0 | ㎛ | ||
| 기계적 특성 | ||||
| 컬링 | ≥4 | 미디엄 | ||
| 증거 스트레스 | ≥0.69 | 학점 | ||
| 코팅 스트립 힘 | 평균값 | 1.0-5.0 | N | |
| 피크 값 | 1.3-8.9 | N | ||
| 매크로 굽힘 손실 | Ф60mm, 100개의 원, 1550nm에서 | ≤0.05 | dB | |
| Ф32mm, 1개의 원, 1550nm에서 | ≤0.05 | dB | ||
2. 형질 NS 케이블
2.1 케이블 구성 및 P매개변수

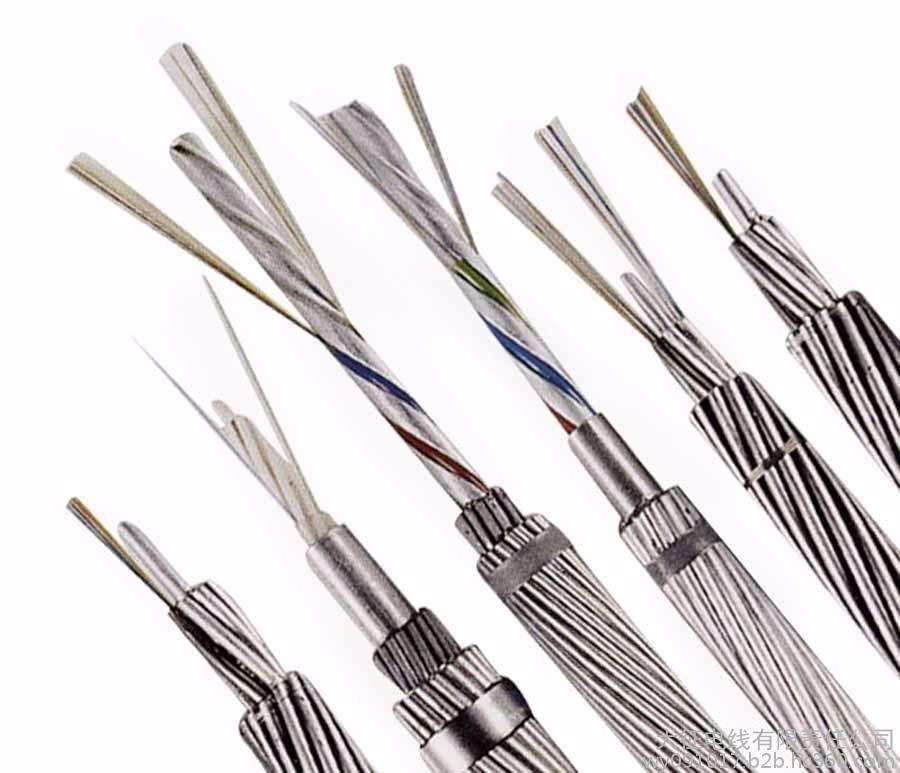

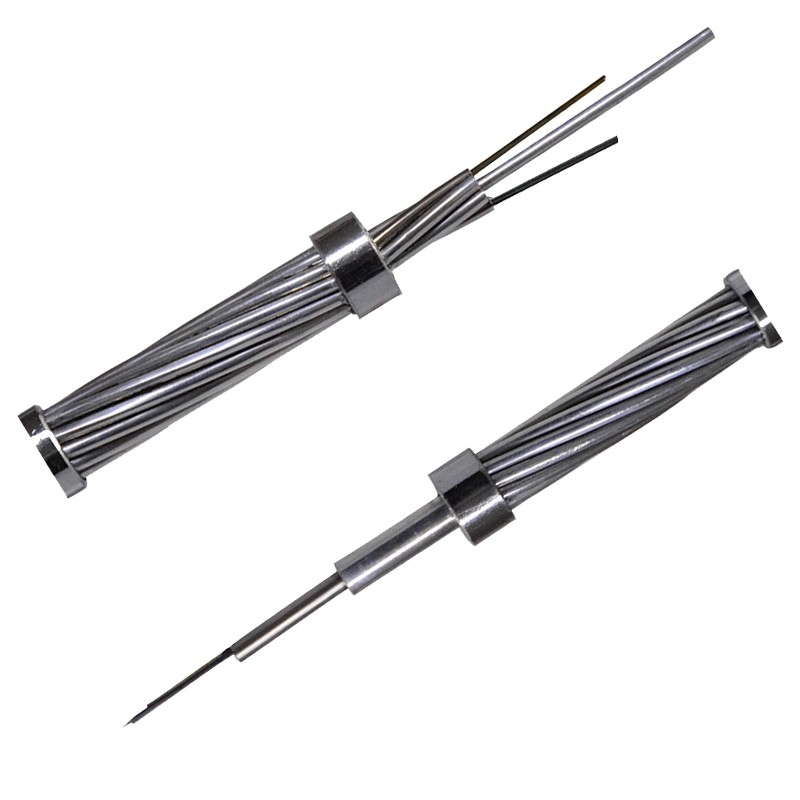

알루미늄 피복 강선(AS)과 광섬유를 포함하는 스테인리스 강관으로 만든 머리 위 접지선.
3.2케이블 유형: OPGW-48B1.3-190[205;185.4]
3.2.1 OPGW의 단면
| 구조 | 재료 | 아니요. | 재료 직경 | ||
| 섬유 | G.652.D | 48 | |||
| 센터 | 20%AS 와이어 | 1 | 지름 | 4.0mm | |
| 레이어 1 | SUS 튜브 | 4 | 지름 | 4.0mm | |
| 20%AS 와이어 | 2 | 지름 | 4.0mm | ||
| 레이어 2 | 20%AS 와이어 | 12 | 지름 | 4.0mm | |
2.2.1 OPGW 사양
| 아이템 | 기술 데이터 | ||
| 좌초 | 코어, 레이어 1, 레이어 2 | ||
| 좌초 방향 | 외부 레이어는 오른쪽 손 | ||
| 케이블 직경(공칭) | 20.0mm | ||
| 케이블 무게(대략) | 1365kg/km | ||
| 지원 단면 | AS 와이어 | 188.5mm2 | |
| 정격 인장 강도(RTS) | 205kN | ||
| 탄성 계수(E-계수) | 162.0kN/mm2 | ||
| 열신율 | 13.0×10-6/케이 | ||
| 최대 작업 스트레스(40%RTS) | 82.0kN | ||
| 일상 스트레스(EDS)(18%~25%RTS) | 36.9~51.25kN | ||
| 20℃에서 DC 저항 | 0.442옴/km | ||
| 단시간 전류(1.0s, 40℃~200℃) | 13.62kA | ||
| 단시간 전류 용량 I2NS | 185.4kA² | ||
| 최소 굽힘 반경 | 설치 | 케이블 직경의 30배 | |
| 작업 | 케이블 직경의 15배 | ||
| 온도 범위 | 설치 | -10℃~+60℃ | |
| 보관 및 배송 | -40℃~+60℃ | ||
| 작업 | -40℃~+80℃ | ||
삼. NS이베르와 엘무스 NS우베 씨올로 NS식별
개별 섬유 및 느슨한 튜브는 표준 TIA/EIA-598-A 및 색상 코드를 아래와 같이 준수해야 합니다.
강관 1(No.1-12 섬유) : 단일 모드 광섬유(SM)
섬유 색상
| 아니요. | 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 파란색 | 주황색 | 녹색 | 갈색 | 회색 | 하얀 | 빨간색 | 자연 | 노란색 | 제비꽃 | 분홍 | 아쿠아 |
강관 2(No.13-24 섬유) : 단일 모드 광섬유(SM)
검정색 트레이서 1개(50mm 피치)
| 아니요. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 색상 | 파란색 | 주황색 | 녹색 | 갈색 | 회색 | 하얀 | 빨간색 | 자연 | 노란색 | 제비꽃 | 분홍 | 아쿠아 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
강관 3(No.25-36 섬유) : 단일 모드 광섬유(SM)
블랙 트레이서 1개(100mm 피치)
| 아니요. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 색상 | 파란색 | 주황색 | 녹색 | 갈색 | 회색 | 하얀 | 빨간색 | 자연 | 노란색 | 제비꽃 | 분홍 | 아쿠아 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
강관 4(No.37-48 섬유) : 단일 모드 광섬유(SM)
블랙 트레이서 1개(150mm 피치)
| 아니요. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 색상 | 파란색 | 주황색 | 녹색 | 갈색 | 회색 | 하얀 | 빨간색 | 자연 | 노란색 | 제비꽃 | 분홍 | 아쿠아 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
4. 포장 및 NS힙핑
OPGW는 ANSI/AA 53-1981 또는 동급을 준수하는 강한 목철 릴에 단단하고 균일하게 감겨 있어야 합니다.릴은 일반적인 운송, 취급, 보관 및 스트링 작업에서 OPGW가 손상되는 것을 방지하기 위해 튼튼한 목철 배튼으로 뒤덮여 있어야 합니다.
릴 그리기
케이블의 길이에 따라 케이블을 적재하기 위해 다른 유형의 릴(D,d,b,w1,w2)을 선택합니다.
5. 환경적으로
ISO14001, RoHS 및 OHSAS18001 시스템을 완전히 준수합니다.
6. 설치 권장 사항
설치 절차:
IEEE Std 524-1992 및 당사 권장 절차를 사용하여 OPGW를 설치할 것을 권장합니다.
