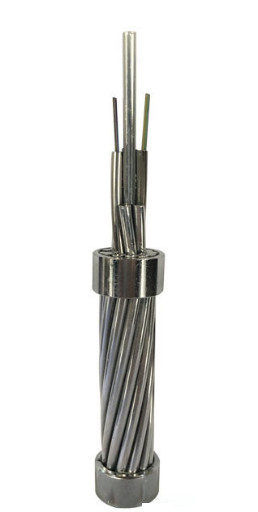

광 케이블을 위한 기술적 요구
광학 섬유상 복합체 가공 지선 (광복합 가공지선)은 광파이버를 포함하는 가공 지선입니다. 그것은 가공 지선과 광통신과 같은 다중 기능을 가지고 있습니다. 그것은 주로 110KV, 220KV, 500KV, 750KV와 새로운 머리위 고전압 전송 시스템의 통신 회선을 위해 사용됩니다. 그것은 또한 오래된 머리위 고전압 통신 방식의 현존하는 접지 라인을 대체하고, 광통신 선로를 추가하고, 단시간 전류를 전하고 반대 경감 보호를 제공하는데 사용될 수 있습니다. 다른 구조는 청구하는 대로 맞춤화될 수 있습니다.
특징과 장점
1. 파워 시스템의 통신 회선을 업그레이드하면서, 현존하는 가공 지선을 대체하세요.
2. 새로운 공기 전선이 건설되는 것 이라는 동시에 일어나는 계획과 접지 배선과 디자인
3. 스테인레스 튜브 섬유 기구에 최적의 보호를 제공하세요
4. 큰 결점 단락 전류와 공급 경감 보호를 수행하세요
5. hih 섬유 번수와 최고 높은 전압 전력선에 적용하기 위해 적당합니다
6. 류동성 그론드 와이어의 호의적인 긴장 하락과 조화를 이루세요.
애플리케이션
광섬유 복합체 접지 배선 [광복합 가공지선]은 접지 배선과 통신의 이중함수와 새로운 송전선 위의 설치에 적합합니다. 특히 정상적 전압과 초고압 전선 위의 설치를 위해. 광복합 가공지선은 오래된 전원 라인의 전통적 접지 배선을 증가하고 있는 섬유 통신 기능으로 대체할 수 있습니다. 그들은 단락 회로 전류를 수행하고, 낙뢰저항을 제공합니다.
광 섬유 특성
광학적인 것, 국제 전기통신 규격 위원회 G.652.D 광섬유의 기하학적, 기계적이고 환경 특성이 테이블 하단과 인가일 것입니다 :
| 특성 | 특정값 | 유닛 | ||
| 광학적 특성 | ||||
| 모드 필드 직경 | 1310nm에 | 9.1±0.5 | um | |
| 1550nm에 | 10.3 ± 0.7 10.3 ± 0.7 | 밀리미터 | ||
| 감쇠곁수 | 1310nm에 | ≤0.36 | dB/km | |
| 1550nm에 | ≤0.23 | dB/km | ||
| 희석 논-유니포미티 | ≤0.05 | dB | ||
| 제로 분산 파장 ( λ0) | 1300 ~1324 | 별거 안 해 | ||
| 맥스 제로 분산 경사 (S0max) | ≤0.092 | ps/(nm2·km) | ||
| 편광 모드 분산 계수(PMDQ) | ≤0.2 |  |
||
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | ||
| 분산 계수 | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| 유효그룹 굴절률 (네푸) | 1310nm에 | 1.466 | - | |
| 1550nm에 | 1.467 | - | ||
| 기하학적 특성 | ||||
| 클래딩 직경 | 125.0±1.0 | um | ||
| 피복 비원형성 | ≤1.0 | % | ||
| 코팅 직경 | 245.0±10.0 | um | ||
| 코팅 피복 편심 오차 | ≤12.0 | um | ||
| 코팅 비원형성 | ≤6.0 | % | ||
| 코어를 덮은 편심 오차 | ≤0.8 | um | ||
| 피복재 / 코팅 편심 오차 | ≤12.0 | um | ||
| 기계적 특성 | ||||
| 컬링 | ≥4 | Ｍ | ||
| 내력 | ≥0.69 | GPa | ||
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 | |
| 피크 값 | 1.3-8.9 | 엔 | ||
| 대형 휨 손실 | 1550nm에, 100개 써클인 Ф60mm | ≤0.05 | dB | |
| 1550nm에, 1개 써클인 Ф32mm | ≤0.05 | dB | ||

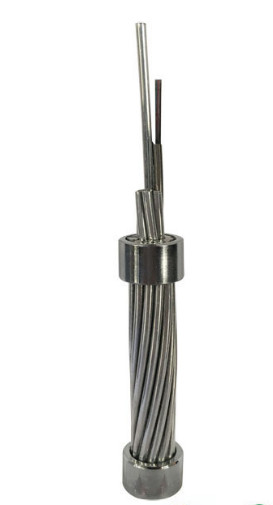

케이블의 특성
케이블 구성과 매개 변수
가공 지선은 광섬유를 포함하여 알루미늄 피복 강선 (AS)와 스테인레스 강철 튜브로 만들었습니다.
3.2Cable 타입 : OPGW-48B1.3-190 [205 ;185.4]

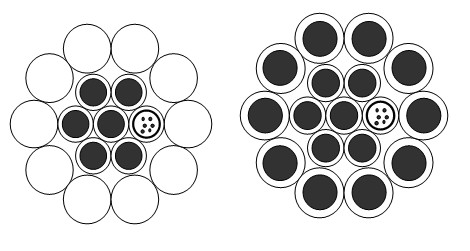

3.2.1 광복합 가공지선 중에 횡단면
| 구조 | 재료 | 아니오. | 재료 지름 | ||
| 섬유 | G.652.D | 48 | |||
| 센터 | 20%AS 와이어 | 1 | 지름 | 4.0 밀리미터 | |
| 레이어 1 | SUS 튜브 | 4 | 지름 | 4.0 밀리미터 | |
| 20%AS 와이어 | 2 | 지름 | 4.0 밀리미터 | ||
| 레이어 2 | 20%AS 와이어 | 12 | 지름 | 4.0 밀리미터 | |
| 항목 | 기술 데이터 | ||
| 꼼짝 못하게 됩니다 | 핵심, 레이어 1, 레이어 2 | ||
| 좌초 방향 | 외층은 오른손입니다 | ||
| 케이블 직경 (명사 상당어) | 20.0 밀리미터 | ||
| 케이블은 (대략 짓누릅니다.) | 1365 킬로그램 / 킬로미터 | ||
| 횡단면을 지원하기 | AS 와이어 | 188.5mm2 | |
| 평가된 인장 강도 (RTS) | 205kN | ||
| 탄성 계수 (E-게수) | 162.0kN/mm2 | ||
| 열 신장 계수 | 13.0×10-6/K | ||
| 최대 일한 스트레스 (40%RTS ) | 82.0kN | ||
| 매일 스트레스(eds)(18%~25%RTS) | 36.9~51.25kN | ||
| 20C에 있는 DC 저항 | 0.442 오옴 / 킬로미터 | ||
| 단시간 전류 (1.0s, 40C~200C) | 13.62kA | ||
| 짧은 시간 전류용량 I2t | 185.4kA2s | ||
| 최소 벤딩 범위 | 설치 | 케이블 직경의 30 번 | |
| 작동 | 케이블 직경의 15 번 | ||
| 온도 범위 | 설치 | -10C~+60C | |
| 저장 & 선적 | -40C~+60C | ||
| 작동 | -40C~+80C | ||
섬유와 루즈 튜브 색 판별
개별적 섬유와 루즈 튜브 기준 TIA/EIA-598-A와 색과 인가가 아래와 같이 코드화될 것입니다.
스틸 튜브 1 (No.1-12 섬유) : 단일 모드 광섬유 (SM)
섬유색
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 2 (No.13-24 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (50mm 피치)
| 아니오. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 3 (No.25-36 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (100mm 피치)
| 아니오. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 4 (No.37-48 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (150mm 피치)
| 아니오. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
포장과 선적
광복합 가공지선은 ANSI / AA 53-1981에 따른 강한 나무 철 릴에 팽팽하게 그리고 한결같게 감길 것입니다 또는 같으세요. 릴은 보통 선적, 취급, 저장과 가선 작전에서 광복합 가공지선을 피해에서 막기 위해 튼튼한 나무 철 좁은 널로 뒤떨어질 것입니다.
릴을 그린 그림
케이블의 길이에 따르면, 우리는 장하케이블을 위해 다른 형태 릴 (D,d,b,w1,w2)를 선택합니다.
