광 케이블을 위한 기술적 요구

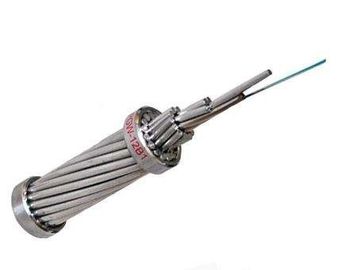

광학 접지 배선 (또한 광복합 가공지선 또는 IEEE 표준에 광섬유 복합체 가공 지선으로 알려지 ) 가공전력선에서 사용되는 일종의 케이블입니다. 그와 같은 케이블은 토대와 통신의 기능을 결합시킵니다. 그것은 중심 스테인레스 강 튜브 구조와 레이어 좌초 구조물을 가집니다. 광복합 가공지선 케이블은 알루미늄 클래드강 와이어(ACS)의 한 개이거나 이중 레이어 또는 혼합된 ACS 전선과 알루미늄 합금 와이어에 둘러싸여 있는 그 안에서 하나 이상의 광섬유와 튜브 구조를 포함합니다. 광복합 가공지선 케이블은 하이-볼타게 전력 철탑의 정상 사이에 운영됩니다. 더 케이블의 도전 성 부분은 땅을 어스시키기 위해 인접한 타워를 계약하는데 도움이 되고, 천둥 번개로부터 힌지 축들을 보호합니다. 더 케이블 이내에 광섬유는 유틸리티의 자체 음성과 데이터 통신을 위해 또한 보호의 전기 유틸리티의 자신의 목적과 송전선의 통제에 대한, 데이터의 고속 전송을 위해 사용될 수 있거나, 도시들 사이에 고속 섬유 상호 접속의 역할을 하기 위해 제 3자들에게 임대되거나 팔립니다. 광복합 가공지선을 건설하는 것 더 큰 손실의 결과가 된 전력을 끊을 것이며 광복합 가공지선은 고압 라인 오버 110KV를 건설하는 것이 사용되어야 합니다.
특징과 장점
1. 파워 시스템의 통신 회선을 업그레이드하면서, 현존하는 가공 지선을 대체하세요.
2. 새로운 공기 전선이 건설되는 것 이라는 동시에 일어나는 계획과 접지 배선과 디자인
3. 스테인레스 튜브 섬유 기구에 최적의 보호를 제공하세요
4. 큰 결점 단락 전류와 공급 경감 보호를 수행하세요
5. hih 섬유 번수와 최고 높은 전압 전력선에 적용하기 위해 적당합니다
6. 류동성 그론드 와이어의 호의적인 긴장 하락과 조화를 이루세요.
애플리케이션
광섬유 복합체 접지 배선 [광복합 가공지선]은 접지 배선과 통신의 이중함수와 새로운 송전선 위의 설치에 적합합니다. 특히 정상적 전압과 초고압 전선 위의 설치를 위해. 광복합 가공지선은 오래된 전원 라인의 전통적 접지 배선을 증가하고 있는 섬유 통신 기능으로 대체할 수 있습니다. 그들은 단락 회로 전류를 수행하고, 낙뢰저항을 제공합니다.
광 섬유 특성
광학적인 것, 국제 전기통신 규격 위원회 G.652.D 광섬유의 기하학적, 기계적이고 환경 특성이 테이블 하단과 인가일 것입니다 :
| 특성 | 특정값 | 유닛 | ||
| 광학적 특성 | ||||
| 모드 필드 직경 | 1310nm에 | 9.1±0.5 | um | |
| 1550nm에 | 10.3 ± 0.7 10.3 ± 0.7 | 밀리미터 | ||
| 감쇠곁수 | 1310nm에 | ≤0.36 | dB/km | |
| 1550nm에 | ≤0.23 | dB/km | ||
| 희석 논-유니포미티 | ≤0.05 | dB | ||
| 제로 분산 파장 ( λ0) | 1300 ~1324 | 별거 안 해 | ||
| 맥스 제로 분산 경사 (S0max) | ≤0.092 | ps/(nm2·km) | ||
| 편광 모드 분산 계수(PMDQ) | ≤0.2 |  |
||
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | ||
| 분산 계수 | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| 유효그룹 굴절률 (네푸) | 1310nm에 | 1.466 | - | |
| 1550nm에 | 1.467 | - | ||
| 기하학적 특성 | ||||
| 클래딩 직경 | 125.0±1.0 | um | ||
| 피복 비원형성 | ≤1.0 | % | ||
| 코팅 직경 | 245.0±10.0 | um | ||
| 코팅 피복 편심 오차 | ≤12.0 | um | ||
| 코팅 비원형성 | ≤6.0 | % | ||
| 코어를 덮은 편심 오차 | ≤0.8 | um | ||
| 피복재 / 코팅 편심 오차 | ≤12.0 | um | ||
| 기계적 특성 | ||||
| 컬링 | ≥4 | Ｍ | ||
| 내력 | ≥0.69 | GPa | ||
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 | |
| 피크 값 | 1.3-8.9 | 엔 | ||
| 대형 휨 손실 | 1550nm에, 100개 써클인 Ф60mm | ≤0.05 | dB | |
| 1550nm에, 1개 써클인 Ф32mm | ≤0.05 | dB | ||
케이블의 특성
케이블 구성과 매개 변수
가공 지선은 광섬유를 포함하여 알루미늄 피복 강선 (AS)와 스테인레스 강철 튜브로 만들었습니다.
3.2Cable 타입 : OPGW-48B1.3-190 [205 ;185.4]
3.2.1 광복합 가공지선 중에 횡단면
| 구조 | 재료 | 아니오. | 재료 지름 | ||
| 섬유 | G.652.D | 48 | |||
| 센터 | 20%AS 와이어 | 1 | 지름 | 4.0 밀리미터 | |
| 레이어 1 | SUS 튜브 | 4 | 지름 | 4.0 밀리미터 | |
| 20%AS 와이어 | 2 | 지름 | 4.0 밀리미터 | ||
| 레이어 2 | 20%AS 와이어 | 12 | 지름 | 4.0 밀리미터 | |
| 항목 | 기술 데이터 | ||
| 꼼짝 못하게 됩니다 | 핵심, 레이어 1, 레이어 2 | ||
| 좌초 방향 | 외층은 오른손입니다 | ||
| 케이블 직경 (명사 상당어) | 20.0 밀리미터 | ||
| 케이블은 (대략 짓누릅니다.) | 1365 킬로그램 / 킬로미터 | ||
| 횡단면을 지원하기 | AS 와이어 | 188.5mm2 | |
| 평가된 인장 강도 (RTS) | 205kN | ||
| 탄성 계수 (E-게수) | 162.0kN/mm2 | ||
| 열 신장 계수 | 13.0×10-6/K | ||
| 최대 일한 스트레스 (40%RTS ) | 82.0kN | ||
| 매일 스트레스(eds)(18%~25%RTS) | 36.9~51.25kN | ||
| 20C에 있는 DC 저항 | 0.442 오옴 / 킬로미터 | ||
| 단시간 전류 (1.0s, 40C~200C) | 13.62kA | ||
| 짧은 시간 전류용량 I2t | 185.4kA2s | ||
| 최소 벤딩 범위 | 설치 | 케이블 직경의 30 번 | |
| 작동 | 케이블 직경의 15 번 | ||
| 온도 범위 | 설치 | -10C~+60C | |
| 저장 & 선적 | -40C~+60C | ||
| 작동 | -40C~+80C | ||
섬유와 루즈 튜브 색 판별
개별적 섬유와 루즈 튜브 기준 TIA/EIA-598-A와 색과 인가가 아래와 같이 코드화될 것입니다.
스틸 튜브 1 (No.1-12 섬유) : 단일 모드 광섬유 (SM)
섬유색
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 2 (No.13-24 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (50mm 피치)
| 아니오. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 3 (No.25-36 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (100mm 피치)
| 아니오. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
스틸 튜브 4 (No.37-48 섬유) : 단일 모드 광섬유 (SM)
검은 탐침 (150mm 피치)
| 아니오. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
포장과 선적
광복합 가공지선은 ANSI / AA 53-1981에 따른 강한 나무 철 릴에 팽팽하게 그리고 한결같게 감길 것입니다 또는 같으세요. 릴은 보통 선적, 취급, 저장과 가선 작전에서 광복합 가공지선을 피해에서 막기 위해 튼튼한 나무 철 좁은 널로 뒤떨어질 것입니다.
릴을 그린 그림
케이블의 길이에 따르면, 우리는 장하케이블을 위해 다른 형태 릴 (D,d,b,w1,w2)를 선택합니다.
