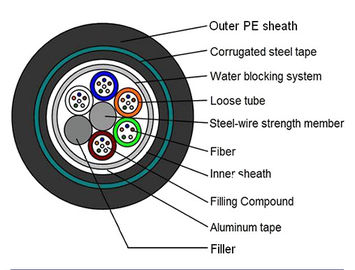

내부에서 외부로 케이블 설명
1. 섬유
2철선 강화기
3. 느슨한 튜브
4. 내부 껍질
5물 차단 시스템
6. 충전 화합물
7. 파동제철 테이프
8. 외면
적용
1야외 직접 묻힌 또는 도관 유통
2장거리 및 지역 네트워크 통신.
특징
1철 테이프 강화
2필러 보호 파이브 강철 테이프
3우수한 기계적 및 환경적 성능
4콤팩트한 구조, 가벼운 무게
5편리한 설치와 간단한 조작.
6좋은 방수 시스템
7- 이중 껍질.
| 부문 | 설명 | ||||||
| 섬유의 수 | 2-288 코어 | ||||||
| 섬유 | 종류 | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| 지름 | 250μm | ||||||
| 힘의 일원 | 물질 | 강철 테이프 및 E-글라스 | |||||
| 안쪽 껍질 | 소재 | PE | |||||
| 지름 | / | ||||||
| 외면 | 소재 | PE | |||||
| 지름 | 12.5~16.5mm | ||||||
| 케이블 크기 (높이 * 너비) | / | ||||||
| 케이블 무게 | 155~255kg±1kg | ||||||
| 설치 온도 범위 (oC) | -20+60 | ||||||
| 작동 및 운송 온도 (oC) | -40+70 | ||||||
| 굽기 반지름 (min) | 장기적 | 10D | |||||
| 미인 굽기 반지름 ((mm) |
단기 | 20D | |||||
| 허용되는 분 튼튼성 (N) |
장기적 | 3000 | |||||
| 허용되는 분 튼튼성 (N) |
단기 | 4000 | |||||
| 분쇄 부하 (N/100mm) | 장기적 | 300 | |||||
| 분쇄 부하 (N/100mm) | 단기 | 1000 | |||||
섬유와 튜브의 표준 색상
| 섬유 스타일 | 단위 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 약화 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30.0/1.0 | - 젠장 | - 젠장 | |||
| 압축 | 1550nm | PS/(nm*km) | - 젠장 | ≤18 | - 젠장 | - 젠장 | 압축 |
| 1625nm | PS/(nm*km) | - 젠장 | ≤22 | - 젠장 | - 젠장 | ||
| 대역폭 | 850nm | MHZ.KM | - 젠장 | - 젠장 | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | - 젠장 | - 젠장 | >=800 | >=500 | ||
| 0분산 파장 | nm | 1300~1324년 | >=1302, ≤1322 |
- 젠장 | - 젠장 | >= 1295, ≤1320 |
|
| 진압 기울기 0 | nm | ≤0.092 | ≤0.091 | - 젠장 | - 젠장 | - 젠장 | |
| PMD 최대 개인 섬유 | ≤0.2 | ≤0.2 | - 젠장 | - 젠장 | ≤0.11 | ||
| PMD 설계 링크 값 | PS ((nm2*k m) |
≤0.12 | ≤0.08 | - 젠장 | - 젠장 | - 젠장 | |
| 섬유 절단 파장 λc | nm | >= 1180, ≤1330 |
>=1180 ≤1330 |
- 젠장 | - 젠장 | - 젠장 | |
| 케이블 스터프 파장 λcc |
nm | ≤1260 | ≤1260 | - 젠장 | - 젠장 | - 젠장 | |
| MFD | 1310nm | 음 | 90.2+/-0.4 | 90.2+/-0.4 | - 젠장 | - 젠장 | - 젠장 |
| 1550nm | 음 | 100.4+/-0.8 | 100.4+/-0.8 | - 젠장 | - 젠장 | - 젠장 | |
| 숫자 오프터 (Aperture) |
- 젠장 | - 젠장 | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 두 방향의 단계 (단계) 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이의 역분포 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 원자 디메터 | 음 | 50+1/10 | 620.5+/25 | 50+1/10 | |||
| 장장 직경 | 음 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | 1250.0+/-0.1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 지름 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/차핀치 동심 오류 |
음 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩의 콘트리시티 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 커블 (방사선) | 음 | ≤4 | ≤4 | - 젠장 | - 젠장 | - 젠장 | |
우리의 장점
회사 프로파일
둥구안 TW-SCIE CO.,LTD는 2002년에 설립된 Tewang 그룹의 자회사입니다.포괄적인 첨단 광섬유 통신 제품 개발으로 발전했습니다.생산, 판매 및 네트워크 엔지니어링. 회사의 본사는 오잉시 타운에 위치하고 있습니다.광둥과 데양시추안, 매년 2천만 킬로미터의 광섬유 케이블을 생산합니다.
광섬유 케이블의 전문 제조업체로서, 우리는 고품질과 경쟁력 있는 가격에 광섬유 케이블을 제공할 수 있을 뿐만 아니라, 귀하의 요구에 따라 구조도 제공할 수 있습니다.그래서 협업과 우수한 서비스를 위해 저희에게 연락하는 것을 자유로이하십시오.
