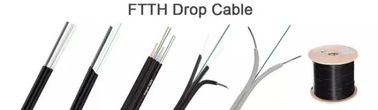

인드-시플렉스 활형 G657A1 드롭 와이어 광섬유 2 코 타입 단일 모드 도트 드롭 케이블 통신 와이어 통신 네트워크
나비 모양의 광섬유 케이블은 광섬유를 중앙에 배치하고그리고 저연기가 있는 하로겐이 없는 방화 retardant 껍질을 내밀고강화 구성원 (FRP) 은 PE (LSZH,PVC) 자켓으로 코팅된 구석의 양쪽에 배치됩니다..
구조:
특징
1굽기 저항성 광섬유, 더 큰 대역폭을 제공하고 네트워크 전송 성능을 향상;
2. 두 개의 평행 FRP 또는 금속 강화는 광 케이블에 좋은 압력 저항을하고 광섬유를 보호합니다.
3광케이블은 간단한 구조, 가벼운 무게와 강력한 실용성을 가지고 있습니다.
4. 독특한 굴곡 디자인, 껍질을 쉽게, 쉽게 연결, 설치와 유지 보수를 단순화;
5저연소, 알로겐 없는 불 retardant 폴리 에틸렌 껍질 또는 불 retardant PVC 껍질, 환경 보호.
6. 다양한 현장 연결과 일치 할 수 있습니다, 현장 끝으로 될 수 있습니다.
7부드러움과 가벼움으로 인해 껍질 케이블은 액세스 네트워크에서 널리 사용됩니다.껍질 케이블의 과학적 이름은 액세스 네트워크가 광 케이블을 도입하기 위해 나비를 사용하는 것입니다.; 그 모양이 나비이기 때문에 나비 광 케이블, 8 모양 광 케이블이라고도 불립니다.
사양
일반 사양
| 케이블 종류 | FTTH (드롭 케이블) |
| 섬유 종류 | SM G657A1/ SM G657A2 |
| 적용 | FTTH, LAN |
| 권장 설치 방법 | 에어리엔 |
| 환경 | 실내 |
| 온도 범위 | -40 70°C까지 |
섬유 사양
| 섬유 스타일 | 단위 |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| 상태 | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| 약화 | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| 분산 | 1310nm | PS/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | PS/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| 0분산 파장 | nm | 1312±10 | 1312±10 | 1300~1324년 | ||
| 0분산 기울기 | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD 최대 개별 섬유 | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMD 설계 링크 값 | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| 섬유 차단 파장 λc | nm | 1180~1330 | 1180~1330 | 1180~1330 | ||
| 케이블 절단 파장 λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | 음 | 90.2±0.4 | 90.0±0.4 | 90.8±0.4 | |
| 1550nm | 음 | 100.4±0.8 | 100.1±0.5 | 90.8±0.5 | ||
| 단계 (동방 측정의 평균) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 섬유 길이와 점 단절에 대한 불규칙성 | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 차이 역분산 계수 | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| 약화 균일성 | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| 장장 직경 | 음 | 1250.0±0.1 | 1240.8±0.1 | 1240.8±0.1 | ||
| 부피가 원형이 아닌 부피 | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| 코팅 지름 | 음 | 242±7 | 242±7 | 242±7 | ||
| 코팅/차핀치 동심 오류 | 음 | ≤120 | ≤120 | ≤120 | ||
| 코팅 비순환성 | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 코어/클래딩 동심성 오류 | 음 | ≤0.6 | ≤0.5 | ≤0.5 | ||
| 커블 (방사선) | 음 | ≥4 | ≥4 | ≥4 | ||
섬유 의 표준 색상 식별
| - 아니 | 1 | 2 | 3 | 4 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 |
케이블 설계
| 항목 | 설명 |
| 모델 번호 | GJYXFH03 |
| 1섬유수 | 1 코어, 2 코어, 4 코어 |
| 2케이블 직경 | 60.8mm |
| 3내부 케이블 지름 | 2.0*3.0mm |
| 4힘의 일원 | |
| -물질 | FRP |
| - 지름 | 045mm |
| 5.외부 껍질 | |
| -물질 | PE/LSZH (흑/백) /PVC |
| 6껍질 표기 | |
| - 표시의 종류 | 레이저 인쇄 |
힘의 일원
강도 요소는 FRP로 만들어져 케이블의 팽창력을 제공합니다.
배열은 물 침입으로부터 케이블을 보호합니다.
외장
LSZH 껍질은 섬유 위에 부착됩니다.
케이블 껍질 표시
각 케이블은 케이블의 외면에 다음과 같은 정보를 명확히 표시해야 합니다.
a. 제조업체의 이름.
b. 제조년
c. 케이블과 섬유의 종류
d. 길이 표시 (일반적으로 각 미터에 인쇄)
또는 고객의 요구에 따라.
적용
1. 실내 배선에 사용, 최종 사용자는 직접 케이블을 사용합니다.
2. 건물에 광 케이블을 도입하는 데 사용됩니다;
FTTH에서 내부에 사용자를 연결하기 위해.
