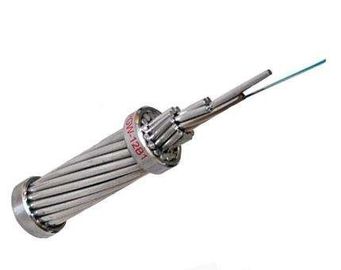

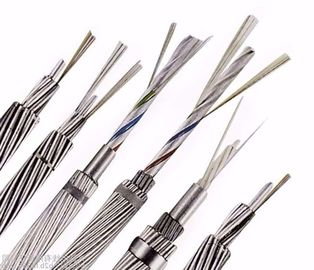

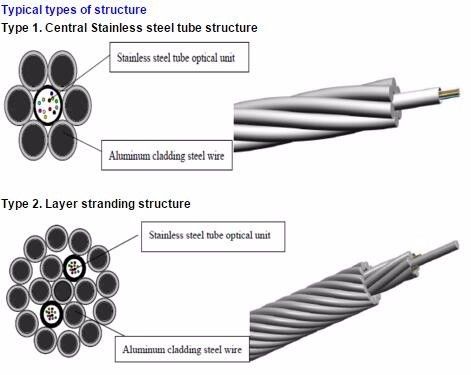

광복합 가공지선 케이블은 광전송의 복합체와 일종의 케이블 구조고 전력 전송을 위한 가공 지선입니다. 천둥 번개와 도체인 단락 회로 유통의 보호를 제공할 수 있는 둘다 광 케이블과 가공 지선으로서의 전력 전송 라인에서 그것의 작업.광복합 가공지선은 스테인레스 강철 튜브 광학 장치, 알루미늄 피복한강 전선, 알루미늄 합금 와이어로 구성됩니다. 그것은 중심 스테인레스 강 튜브 구조와 레이어 좌초 구조물을 가집니다. 우리는 다른 환경 조건과 고객 요구사항에 따라 구조를 디자인할 수 있습니다.
애플리케이션
1.lighting 보호와 단락 회로 전류를 수행합니다.
2.고전압 접지 배선의 세 접지 배선과 신체제를 대체하기 위해 적용되세요.
3.새롭거나 현존하는 접지 케이블을 위해.
기술 데이터
| 구조 상세 | 명명됩니다 | 아니오. | 지름 | ||
| 센터 | 20%AS 와이어 | 1 | 2.70 | 밀리미터 | |
| 레이어 1 | 20%AS 와이어 | 4 | 2.70 | 밀리미터 | |
| SUS-튜브 | 2 | 2.70 | 밀리미터 | ||
| 레이어 2 | 20%AS 와이어 | 10 | 2.70 | 밀리미터 | |
| IEEE std 1138년에 따르면, IEC 60794-4 표준 | |||||
| 어떤 섬유. & 타입 | 48 | G652D | |||
| 표준경 | 13.50 | 밀리미터 | |||
| 횡단면을 지원하기 | 97.30 | mm2 | |||
| AS 와이어 중에 부문 | 97.30 | mm2 | |||
| 대략 집단 | 687.0 | 킬로그램 / 킬로미터 | |||
| 평가된 인장 강도 | 117.0 | 나트 | |||
| 최대 허용치 긴장(40%RTS) | 46.8 | N/mm2 | |||
| 매일 스트레스(25%RTS) | 29.3 | N/mm2 | |||
| 긴장 수익 스트레스(70%RTS) | 81.9 | N/mm2 | |||
| 탄성 계수 | 162.0 | GPa | |||
| 열 신장 계수 | 13.0 | ×10-6/oC | |||
| 20oC에 있는 계산되는 D.C. 저항 | 0.878 | Ω/km | |||
| 단락 전류 능력(40~200oC, 0.25s) | 45.3 | kA2·s | |||
| 당기기와 중량의 비율 | 17.40 | 킬로미터 | |||
| 온도 | 설치 | -10oC~+50 | 오크 | ||
| 이르세요 : | 교통과 작업 | -40oC~+80 | 오크 | ||

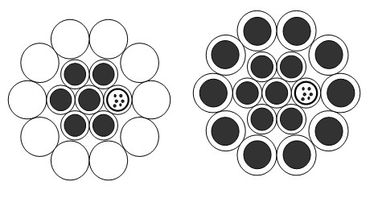

횡단면
동완 TW-SCIE Co., Ltd．는 오랫동안 광섬유 통신 제품의 연구 개발과 시장 확대에 전념했습니다. 지금 그것은 R&D, 생산, 판매와 광섬유 통신 제품의 네트워크 공학을 통합하는 신흥 첨단 기업이 되었고, 독립적 수입과 수출 권리를 가지고 있습니다. 회사는 ISO9001-2000 품질 관리 시스템 인증, 라디오와 TV 네트워크 접근 인증서를 통과했고, 체신부와 다른 포상에 의해 발표된 포괄적 품질 관리 표준 기업 인증서를 얻었습니다. 전체 상황에 그것의 자신의 힘과 보이는 것 함께, 테왕 통신은 점진적으로 현대 첨단 과학 기술 기업을 향하여 발달하고 있습니다.
우리의 증명서
한계
ROHS
TLC 텔레콤 증명서
환경 관리 시스템 인증
ISO9001 : 2000년
유틸리티 모델 특허 증명서
우리의 품질 & 서비스
동완 TW-SCIE Co., Ltd．는 다음에 의해 최고 품질 광 케이블 제품과 서비스를 우리의 고객들에게 제공하는 것에 전념합니다 :
1.일관되게 제품 품질과 성능을 위해 만나기 ;
2. 우리의 고객의 요구조건을 충족시키기 위한 제품 및 서비스의 적시 배달 ;
3. 그들이 우리의 고객들을 서빙하기에 더욱 수월할 것이도록 우리의 사람들이 제대로 훈련된다는 것을 보증하기.
어떠한 질문 미안하지만, 우리에게 편하게 연락하세요 !
