광복합 가공지선 광학 접지 배선 24 핵심 옥외안테나 광섬유 케이블
중심 Al 덮인 스틸 튜브는 알루미늄 클래드강 와이어(ACS)의 한 개이거나 이중 레이어에게 둘러싸이거나, ACS 전선과 알루미늄 합금 와이어를 섞습니다. Al 덮인 스테인레스 강 튜브 설계는 더 좋은 누전과 낙뢰저항 성능에 도달하기 위해, AL 중에 횡단면을 증가시킵니다. 작은 직경과 큰 누전을 요구하는 송전선에 적용되세요.
특징
오우 대직경, 큰 화이버 용량
오우 구조가 안정적이고 신뢰성이 높습니다
옆과 우수한 단락 회로 전류용량에 대한 오우 우수한 능력
오우 최적 좌초 설계가 이차적 광섬유의 흑자 길이를 획득할 수 있습니다
오우 가닥의 수가 2 또는 3 층에서 설계될 수 있습니다
오우는 공통 접지 배선과 조화를 이룹니다
스페이시피케이션
| 구조 | 맥스 섬유 번수 | AS 부분 영역 | Dia.(밀리미터) | 중량 (kg/km) | RTS(kN) | 20' Ｃ DC 저항 (O/km) | 40-200' Ｃ 무방하 단락 회로 전류 능력(KA2.S ) | |
| OPGW-24B1.3-100- [118 ;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | 100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, 유닛 1/2.5 | ||||||||
| OPGW-24B1.3-100- [60 ;74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | 100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11/2.8/40AS, 유닛 1/2.5 | ||||||||
| OPGW-24B1.3-110- [133 ;63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | 110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10/3.2/20AS, 유닛 1/2.5 | ||||||||
| OPGW-24B1.3-110- [140 ;68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | 110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11/3.05/20AS, 유닛 1/2.6 | ||||||||
| OPGW-24B1.3-110- [67 ;95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | 37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12/2.8 / AA, 유닛 1/2.7 | 74(AA) |
기록 : 이 데이터 시트는 참조 그러나 계약을 전혀 보충이 아닐 수 있을 뿐입니다. 세부사항에 대해서 판매에 연락하세요.

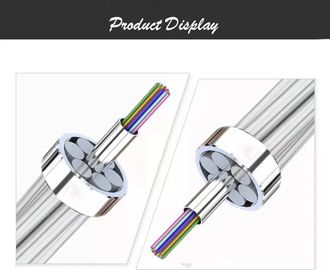

구조와 물품 사진
포장과 선적
케이블은 PI에 명시되는 것으로서 또는 요구조건으로서 길이에서 공급됩니다. 각각 길이는 분리된 철 나무로 된 드럼위에 적재될 것입니다. 드럼의 최소 롤 직경은 30 배 케이블 직경 이하이지 않을 것입니다.
케이블 단말은 내수도를 방지하기 위해 플라스틱 보호 캡으로 밀봉될 것입니다. 마지막은 테스트를 위해 쉽게 접근하기 쉬울 것입니다. 개개 섬유에 대한 희석 성능 데이터와 최종점검 테스트 리포트는 드럼 내에 부착됩니다.
