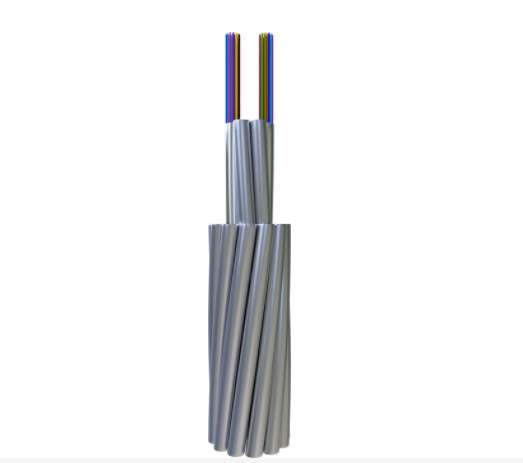

광섬유 복합형 유선형 지상 유선

OPGW는 내부에 광섬유가 있는 유선으로 두 가지 용도로 사용된다. 지상 유선과 통신용으로 사용된다. 주로 110KV, 220KV, 500KV, 750KV,그리고 새로운 일반 비용.

특징

젤로 채워진 스테인레스 스틸 튜브는 광섬유를 보호하고 지원합니다. 각기 다른 조건에서 좋은 성능을 보장하는 신중한 제어. 더 큰 튜브에 더 많은 섬유가 들어갑니다.이 점 은 그 가 강하고 신뢰성 있고, 전기적, 기계적 특성 이 좋은 것 으로 만든다.





	약화				대역폭		양극화 모드 분산
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	개별 섬유	디자인 링크 값 (M=20, Q=0.01%)
G652D	∙	∙	≤0.35dB/km	≤0.21dB/km	∙	∙	≤0.20ps/km	≤0.1ps/km
G655	∙	∙	∙	≤0.22dB/km	∙	∙	≤0.20ps/km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	∙	∙	≥600MHz.km	≥1200MHz.km	∙	∙
62.5/125μm	≤3.5dB/km	≤1.0dB/km	∙	∙	≥200MHz.km	≥600MHz.km	∙	∙

성능

	분류	소재	가치
건축물	광섬유	G652D/G655 등	2 - 144
	보호 튜브	스테인리스 스틸 튜브	1.5~6mm
	선형선	AS 와이어/AA 와이어/Al Rod	1.5~6mm
	최대 지름		30mm
	최대 가로 절단		500mm2
특징	표준 DL/T 832, IEC60794-4-10, IEEE1138에 따라
	최대 당겨력 (RTS) (kN)		700
	최대 분쇄 강도 ((N/100mm)		3000
	최대 단류 용량 (40°C~200°C) ((kA2s)		2000
	굽기 반지름 (동적)		20D
	굽기 반지름 (정적)		15D
환경 성능	설치 (°C)		-10에서 +50
	운송 및 운용 (°C)		-40에서 +65

참고: D는 케이블 직경입니다.

특정 타입 및 기술 데이터

- 아니	기술 자료
	제품 종류	구조 유형	최대: 섬유 카운트	AS 와이어의 섹션 (mm2)	직경 (mm)	케이블 무게 (kg/km)	평균 팽창력 (kN)	20°CDC 저항력 (Ω/km)	단기 전류 용량 (40~200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	2/2.6/20AS+ 4/2.5/20AS+ 11/2.8/20AS, 광학 2/2.5	48	≈90	13.2	≤ 641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, 광학 단위 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	2/2.6/20AS+ 5/2.5/20AS+ 11/2.8/20AS, 광학 단위 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, 광학 단위 1/2.5	24	≈100	13.2	≤ 479	≥ 60	≤0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	2/2.6/20AS+ 5/2.5/20AS+ 10/3.2/20AS, 광학 단위 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	2/2.8/20AS+ 5/2.7/20AS+ 11/3.05/20AS, 광학 단위 1/2.6	24	≈110	14.3	≤ 791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, 광학 단위 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, 광학 단위 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, 광학 단위 1/2.8	36	≈120	14.6	≤ 700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, 광학 단위 1/2.8	36	≈120	14.6	≤582	≥ 74	≤0.42	≥ 110
11	OPGW-72B1.3-120- [147;76]	1/32/20AS+4/3.0/20AS+ 12/3.0/20AS, 광학 단위 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, 광학 단위 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, 광학 단위 2/2.9	72	≈120	15.2	≤ 591	≥ 74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/32/20AS+5/3.0/20AS+ 12/3.0/20AS, 광학 단위 1/2.9	36	≈ 130	15.2	≤879	≥155	≤0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, 광학 단위 1/2.9	36	≈ 130	15.2	≤ 751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, 광학 단위 1/2.9	36	≈ 130	15.2	≤624	≥ 79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/33/20AS+5/3.2/20AS+ 12/3.2/20AS, 광학 단위 1/3.1	36	≈140	16.1	≤ 995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, 광학 단위 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145- [86;170]	1/33/20AS+5/3.2/20AS+ 12/3.2/AA, 광학 단위 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/34/20AS+5/3.3/20AS+ 12/3.3/20AS, 광학 단위 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, 광학 단위 1/3.2	48	≈150	16.6	≤ 901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, 광학 단위 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, 광학 단위 2/3.2	72	≈150	16.6	≤ 998	≥172	≤0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, 광학 단위 2/3.2	72	≈150	16.6	≤ 853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, 광학 단위 1/3.4	48	≈ 170	17.6	≤1190	≥198	≤0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, 광학 단위 2/3.5	72	≈ 170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/38/14AS+5/3.6/14AS+ 12/3.6/14AS, 광학 단위 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180- [211;175]	1/38/20AS+5/3.6/20AS+ 12/3.6/20AS, 광학 단위 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180- [147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, 광학 단위 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, 광학 단위 1/3.5	48	≈180	18.2	≤ 888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4	2/2.7/20AS+ 4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS 광학 단위 1/3.5	48	≈ 235	20.3	≤1594	≥268	≤0.38	≥ 2434

다른 광섬유 유형 및 수, 스트랜트 와이어는 요청에 따라 제공됩니다.

기계 및 환경 테스트 특성

항목	시험 방법	요구 사항
긴장	IEC 60794-1-2-E1 부하: 케이블 구조에 따라 표본 길이는 10m 이하, 연결 길이는 100m 이하 지속시간: 1분	40%RTS 추가 섬유 스트레인 (0.01%), 추가 약화 (0.03dB) 가 없습니다. 60%RTS 섬유 스트레인≤0.25%, 추가 약화≤0.05dB (시험 후 추가적인 약화 없이)
크러시	IEC 60794-1-2-E3 부하: 위의 표에 따르면 3점 지속시간: 10분	1550nm에서 추가 약화 ≤0.05dB/섬유; 요소에 손상이 없습니다.
물 침투	IEC 60794-1-2-F5B 시간: 1시간 샘플 길이는 0.5m 물 높이: 1m	물 누출이 없습니다.
온도 사이클	IEC 60794-1-2-F1 표본 길이는 500m 이하 온도 범위: -40°C ~ +65°C 사이클: 2 온도 사이클 테스트 유지 시간: 12h	1550nm에서 저감 계수의 변화는 0.1dB/km 미만일 수 있다.

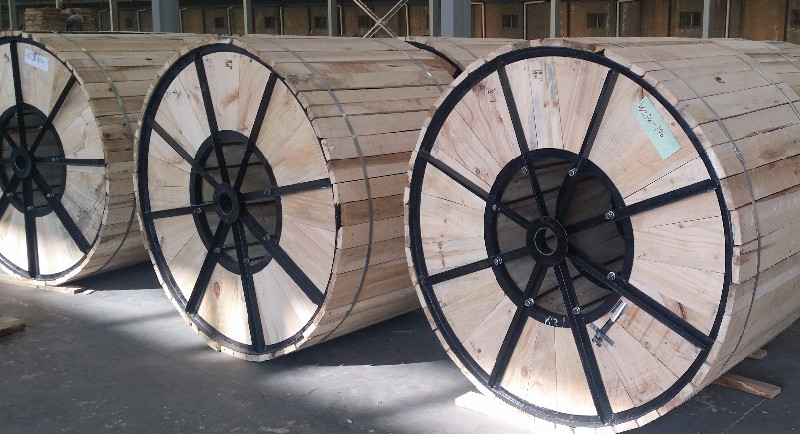

포장 및 운송
