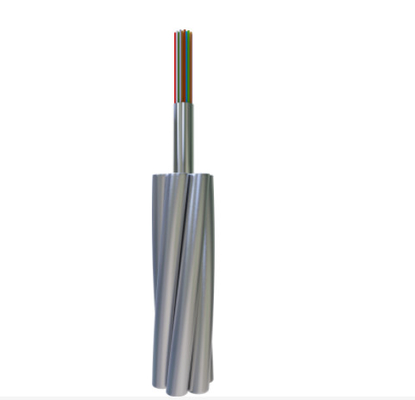

광섬유 복합형 오버헤드 그라운드 와이어 (일관)
특징
광섬유의 보호 및 지원은 유수성 젤로 채워진 스테인레스 스틸 튜브로 제공됩니다.팽창 성능은 좋습니다. 튜브는 작은 지름과 가벼운 무게를 가지고 있으며, 이로 인해 타워에 낮은 추가 부하가 발생합니다. 광학 단위는 적절한 과도한 섬유 길이를 가지고 있습니다.쉽게 조립할 수 있도록 합니다..
|
|
약화 |
대역폭 |
양극화 모드 분산 |
|||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
개별 섬유 |
디자인 링크 값 (M=20, Q=0.01%) |
|
| G652D | ∙ | ∙ | ≤0.35dB/km | ≤0.21dB/km | ∙ | ∙ | ≤0.20ps/km | ≤0.1ps/km |
| G655 | ∙ | ∙ | ∙ | ≤0.22dB/km | ∙ | ∙ | ≤0.20ps/km | ≤0.1ps/km |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | ∙ | ∙ | ≥600MHz.km | ≥1200MHz.km | ∙ | ∙ |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | ∙ | ∙ | ≥200MHz.km | ≥600MHz.km | ∙ | ∙ |
건축물 및 성능
|
|
분류 |
소재 |
가치 |
|
건축물 |
광섬유 | G652D/G655 등 | 2 - 48 |
| 보호 튜브 | 스테인리스 스틸 튜브 | 1.5~6mm | |
| 선형선 | AS 와이어/AA 와이어/Al Rod | 1.5~6mm | |
| 최대 지름 | 18mm | ||
| 최대 가로 절단 | 200mm2 | ||
|
특징 |
표준 DL/T 832, IEC60794-4-10, IEEE1138에 따라 | ||
| 최대 당겨력 (RTS) (kN) | 280 | ||
| 최대 분쇄 강도 ((N/100mm) | 2200 | ||
| 최대 단류 용량 (40°C~200°C) ((kA2s) | 100 | ||
| 굽기 반지름 (동적) | 20D | ||
| 굽기 반지름 (정적) | 15D | ||
| 환경 성능 | 설치 (°C) | -10에서 +50 | |
| 운송 및 운용 (°C) | -40에서 +65 | ||
참고: D는 케이블 직경입니다.
특정 타입 및 기술 데이터
|
- 아니 |
기술 자료 |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
제품 종류 |
구조 유형 |
최대 섬유 수 |
AS 와이어의 섹션 |
직경 (mm) |
케이블 무게 |
평균 팽창력 (kN) |
20°CDC 저항력 (Ω/km) |
단기 전류 용량 (40~200°C kA2.s) |
|
| 1 | OPGW-24B1.3-40-[51;9] | 6/3.0/20AS, 광학 단위 1/3.0 | 24 | ≈40 | 9.0 | ≤304 | ≥ 51 | ≤ 210 | ≥9 |
| 2 | OPGW-24B1.3-50-[58]11.5 | 6/3.2/20AS, 광학 단위 1/3.2 | 24 | ≈50 | 9.6 | ≤345 | ≥58 | ≤1.82 | ≥ 115 |
| 3 | OPGW-48B1.3-70-[77;24] | 6/3.8/20AS, 광학 단위 1/3.8 | 48 | ≈ 70 | 11.4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70-[42;38] | 6/3.8/40AS, 광학 단위 1/3.8 | 48 | ≈ 70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
다른 광섬유 유형 및 수, 스트랜트 와이어는 요청에 따라 제공됩니다.
기계 및 환경 시험 특성
|
항목 |
시험 방법 |
요구 사항 |
|---|---|---|
|
긴장 |
IEC 60794-1-2-E1 부하: 케이블 구조에 따라 표본 길이는 10m 이하, 연결 길이는 100m 이하 지속시간: 1분 |
40%RTS 추가 섬유 스트레인 (0.01%), 추가 약화 (0.03dB) 가 없습니다. 60%RTS 섬유 스트레인≤0.25%, 추가 약화≤0.05dB (시험 후 추가적인 약화 없이) |
|
크러시 |
IEC 60794-1-2-E3 부하: 위의 표에 따르면 3점 |
1550nm에서 추가 약화 ≤0.05dB/섬유; 요소에 손상이 없습니다. |
|
물 침투 |
IEC 60794-1-2-F5B 시간: 1시간 샘플 길이는 0.5m 물 높이는 1m |
물 누출이 없습니다. |
|
온도 사이클 |
IEC 60794-1-2-F1 표본 길이는 500m 이하입니다. 온도 범위: -40°C ~ +65°C 사이클: 2 온도 사이클 테스트 유지 시간: 12h |
1550nm에서 저감 계수의 변화는 0.1dB/km 미만일 수 있다. |
