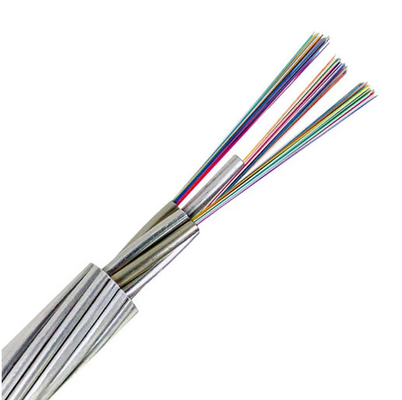

OPGW 에어랄 와이어 24/48 코어 OPGW 광섬유 케이블 단일 모드 G652D

중앙의 느슨 튜브 유형

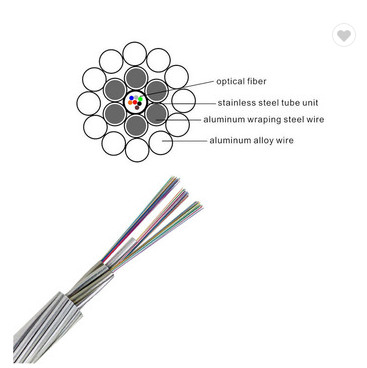

섬유는 물 차단 젤로 채워진 밀폐되고 방수성 있는 스테인레스 스틸 튜브에 느슨하게 배치됩니다.이 튜브는 가혹 한 환경 조건 하 에서 설치 및 운영 도중 섬유 를 보호 합니다튜브 위의 알루미늄 층은 선택적입니다. 스테인리스 광 튜브는 알루미늄 접착 스틸 및 알루미늄 노이 와이어의 단일 또는 여러 층에 의해 보호 된 케이블의 중앙에 위치합니다.알루미늄 접착제 강철 선은 콤팩트한 구조를 제공하기 위해 광 단위의 주위에 트라페소이드 모양입니다금속 선은 가혹한 설치 및 운영 조건에 견딜 수 있는 기계적 강도를 제공하며, 단회로 조건에서 온도 상승을 제어하는 전도성을 달성합니다.

다중 느슨 튜브 ty

복수 융통형 튜브

이 섬유는 방수 젤을 포함 한 방수 스테인레스 스틸 튜브에 담겨 있습니다.다층 표준 케이블의 내부 층은 두 개 또는 세 개의 스테인레스 스틸 광관으로 구성되어 있으며 나선형으로 묶여 있습니다.다중 느슨 튜브 유형은 최대 144 개의 섬유로 높은 섬유 수 요구 사항 (48 섬유 이상) 에 적합합니다.그것은 큰 전류 용량과 광범위한 가로 절단의 요구 사항을 충족 할 수 있습니다.

적용

OPGW는 새로운 전력선, 특히 일반 및 초고전압 선에 대한 지상선 및 통신 시스템으로 동시에 기능합니다.추가 섬유 통신을 제공하고 단전 전류와 번개 저항을 제공합니다..

OPGW 케이블은 주로 500KV, 220KV 및 110KV 라인에서 사용됩니다. 전력 차단 및 보안 제한으로 인해 일반적으로 새로운 라인에서 사용됩니다.그들은 110KV 이상의 긴 스프렌 (일반적으로 250 미터를 초과) 의 고전압 선에 가장 적합합니다..

특징

섬유 및 L오스T우베 C알림

각 섬유와 느슨한 튜브는 TIA/EIA-598-A 표준을 준수하고 아래와 같이 색상 코드를 따라야 합니다.

철강 파이프 1 (섬유 1~12): 단면 광섬유 (SM)

섬유 색상

강철 파이프 2 (섬유 13-24번): 단일 모드 광섬유 (SM)

검은 색 추적기 (50mm pitch)

철강 파이프 3 (섬유 25-36): 단일 모드 광섬유 (SM)

검은 색 추적기 (100mm 피치)

철강 튜브 4 (섬유 제37-48): 단일 모드 광섬유 (SM)

1개의 검은색 추적기 (150mm의 사각지대)

포장 및 운송

패키지 및 운송
