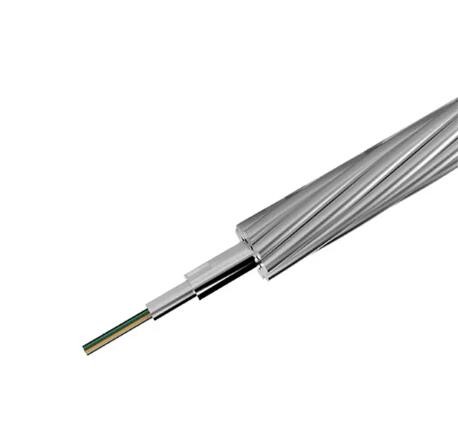

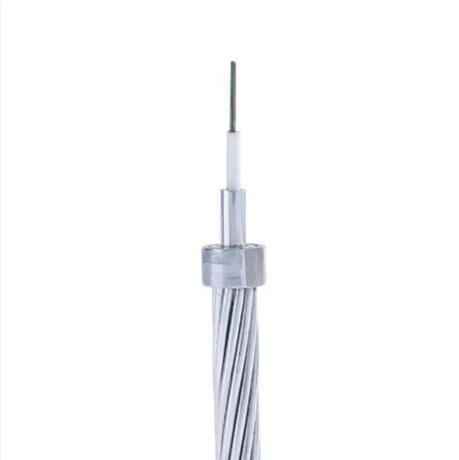

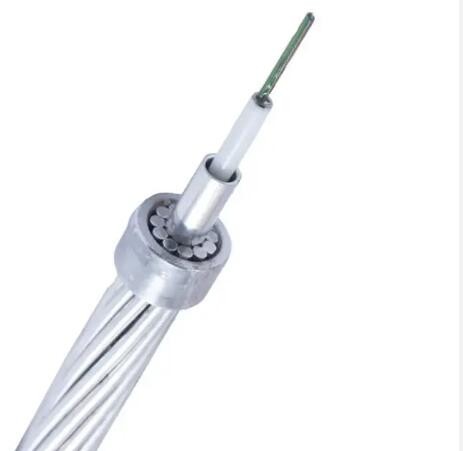

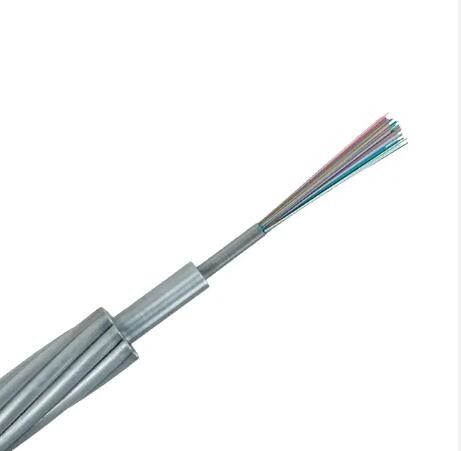

오브헤드 센트럴 로저 튜브 OPGW 광섬유 지상 케이블
광섬유 케이블에 대한 기술 사양
광섬유 특성
ITU-T G의 광학적, 기하학적, 기계적 및 환경적 특성652광섬유는 아래 표와 일치한다.
| 특징 | 특정 값 | 단위 | ||
| 광학적 특성 | ||||
| 모드 필드 지름 | 1310nm | 90.1±0.5 | μm | |
| 1550nm에서 | 10.3 ± 0.7 | mm | ||
| 약화 계수 | 1310nm | ≤0.36 | dB/km | |
| 1550nm에서 | ≤0.23 | dB/km | ||
| 약화 불일치성 | ≤0.05 | dB | ||
| 0분산 파장 (λ)0) | 1300 ₹1324 | nm | ||
| 최대 0분산 기울기 (S)0max) | ≤0.092 | ps/(nm2·km) | ||
| 양극화 모드 분산 계수 (PMD)Q) | ≤0.2 | |||
| 절단 파장 (λ)cc) | ≤1260 | nm | ||
| 분산 계수 | 1288~1339nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| 효과적 그룹 굴절 지수 (N)에프) | 1310nm | 1.466 | - 네 | |
| 1550nm에서 | 1.467 | - 네 | ||
| 기하학적 특징 | ||||
| 장장 직경 | 1250.0±1.0 | μm | ||
| 부피가 원형이 아닌 부피 | ≤1.0 | % | ||
| 코팅 지름 | 2450.0±10.0 | μm | ||
| 코팅-클래싱 동심성 오류 | ≤120 | μm | ||
| 코팅의 비순환성 | ≤6.0 | % | ||
| 코어 클레이딩의 동심성 오류 | ≤0.8 | μm | ||
| 표면 / 코팅 동심성 오류 | ≤120 | μm | ||
| 기계적 특성 | ||||
| 컬링 | ≥4 | m | ||
| 압력 가속 | ≥ 0.69 | GPa | ||
| 코팅 스트립 힘 | 평균 값 | 10.0-5.0 | N | |
| 최고값 | 1.3-8.9 | N | ||
| 매크로 굽기 손실 | F60mm, 100회, 1550nm | ≤0.05 | dB | |
| F32mm, 1회, 1550nm | ≤0.05 | dB | ||
특징의케이블
케이블 건설 및 매개 변수"알루미늄 접착 철선 (AS) 과 광섬유를 포함하는 스테인레스 스틸 튜브로 만들어진 상공 지선.
| 구조 | 소재 | - 아니 | 재료 지름 | ||
| 섬유 | G.652D | 48 | |||
| 중앙 | 20%AS 와이어 | 1 | 직경 | 40.0mm | |
| 계층 1 | SUS 튜브 | 4 | 직경 | 40.0mm | |
| 20%AS 와이어 | 2 | 직경 | 40.0mm | ||
| 2층 | 20%AS 와이어 | 12 | 직경 | 40.0mm | |
OPGW의 사양
| 부문 | 기술 자료 | ||
| 부딪혔다 | 코어, 레이어 1, 레이어 2 | ||
| 밧줄을 붙이는 방향 | 바깥층은 오른손입니다 | ||
| 케이블 지름 (명) | 200.0mm | ||
| 케이블 무게 (약.) | 1365kg/km | ||
| 지원 가로 절단 | AS 와이어 | 188.5mm2 | |
| 평점 팽창 강도 (RTS) | 205kN | ||
| 유연성 모듈 (E-Modulus) | 162.0kN/mm2 | ||
| 열 연장 계수 | 130.0×10-6/K | ||
| 최대 작업 스트레스 (40%RTS) | 82.0kN | ||
| 일상 스트레스 (EDS) (RTS 18%~25%) | 36.9~51.25kN | ||
| DC 저항 20°C | 00.442 오름/km | ||
| 짧은 시간 전류 (1.0s, 40°C~200°C) | 13.62kA | ||
| 단시간 전류 용량 I2t | 185.4kA2s | ||
| 최소 굽기 반지름 | 설치 | 케이블 지름의 30배 | |
| 운영 | 케이블 지름의 15배 | ||
| 온도 범위 | 설치 | -10°C~+60°C | |
| 저장 및 운송 | -40°C~+60°C | ||
| 운영 | -40°C~+80°C | ||
F아이버 및L오스T우베 C냄새난치아증명
각 섬유 및 느슨한 튜브는 TIA/EIA-598-A 표준 및 색상 코드에 따라 아래와 같다.
철강 파이프 1 (섬유 1~12): 단일 모드 광섬유 (SM)
섬유 색상
| 아니죠 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | 빨간색 | 자연 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
철강 파이프 2 (섬유 13-24호): 단일 모드 광섬유 (SM)
검은 색 추적기 (50mm pitch)
| 아니죠 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | 빨간색 | 자연 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
철강 파이프 3 (섬유 25-36): 단일 모드 광섬유 (SM)
검은 색 추적기 (100mm 피치)
| 아니죠 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | 빨간색 | 자연 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
철강 튜브 4 (섬유 제37-48): 단일 모드 광섬유 (SM)
1개의 검은색 추적기 (150mm의 사각지대)
| 아니죠 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 색상 | 파란색 | 오렌지 | 녹색 | 갈색 | 회색 | 흰색 | 빨간색 | 자연 | 노란색 | 바이올렛 | 분홍색 | 아쿠아 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
포장S허프
OPGW는 ANSI/AA 53-1981 또는 그에 준하는 단단한 목철 스릴에 단단하고 균일하게 롤링되어야 합니다.스릴은 보통 운송에서 OPGW가 손상되는 것을 방지하기 위해 단단한 목철 빗판으로 뒷받침되어야 합니다., 처리, 저장 및 끈 작업.
릴의 그림
케이블의 길이에 따라 우리는 케이블을 부착하기 위해 다른 유형의 스킬 (D,d,b,w1,w2) 를 선택합니다.
환경 및 인증
ISO14001, RoHS 및 OHSAS18001 시스템과 완전히 일치합니다.
설치 권고
설치 절차:
OPGW를 설치하기 위해 IEEE Std 524-1992 및 우리 회사의 권장 절차를 사용하는 것이 좋습니다.
