GYTC8s 야외 자체 지원 12 코어 광섬유 케이블
애플리케이션:
☆.옥외 배포에 채택.
☆. 공중 덕트 및 매설 방법에 적합합니다.
☆.장거리 및 근거리 통신망 통신.
형질:
☆.스테인레스 스틸 또는 gavanized 스틸 자체 지원.
☆.Excellet 기계적 및 환경적 성능.
☆.섬유 수: 2-24 코어.
섬유 할당 체계
| 섬유 번호 | 튜브 번호 | 튜브당 섬유 | 섬유 유형 |
| 2 | 1 | 2F/튜브 | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4F/튜브 | |
| 6 | 1 | 6F/튜브 | |
| 8 | 1 | 8F/튜브 | |
| 12 | 1 | 12F/튜브 | |
| 24 | 1 | 24F/튜브 |

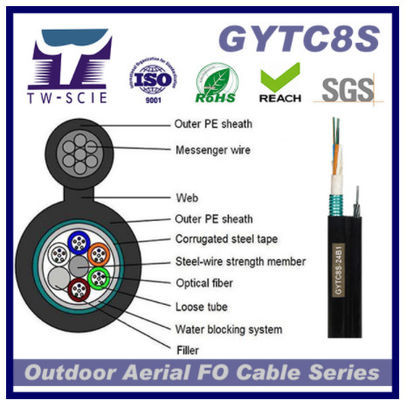

케이블 구성 세부 사항
| 아이템 | 설명 | |
| 섬유의 수 | 2코어 ~ 24코어 | |
| 커넥터 강도 부재 | 재료 | 아연 도금 강선 |
| 지름 | 1.2mm | |
| 느슨한 튜브 | 재료 | PBT |
| 지름 | Ф2.0-2.8 | |
| 케이블 충전 | 재료 | 케이블 충전 화합물 |
| 외피 | 재료 | HDPE |
| 지름 | 1.7±0.2mm | |
케이블 기계적 특성
| 아이템 | 케이블 직경 | 무게 | |
| 2코어 ~ 24코어 | 3.2*7.2mm | 70kg/km | |
| 설치 온도 범위 | -15--+60 | ||
| 작동 및 운송 온도 | -40-+70 | ||
| Rec.daily 최대 작동 장력 | 1500N | ||
| 최대허용 작동 장력 | 600N | ||
| 최소 굽힘 반경(mm) | 작업 | 10D mm | |
| 설치 | 20D mm | ||
| 추가 하중 | 0.5%-0.7% | ||
| 빙 | 5mm | ||
| 풍속 | 35m/s | ||
섬유 특성
| 섬유 스타일 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | ||
| 상태 | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| 감쇠 | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| 분산 | 1310nm | 시/(nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | 시/(nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | 시/(nm*km) | ≤22 | ||||
| 대역폭 | 850nm | MHZ.KM | ..... | >=400 | >=160 | |
| 1300nm | MHZ.KM | ..... | >=800 | >=500 | ||
| 제로 분산 파장 | nm | >=1302, ≤1322 | ..... | ..... | ||
| 제로 분산 기울기 | 시(nm2*km) | ≤0.091 | ..... | ..... | ||
| PMD 최대 개별 섬유 | Ps√km | ≤0.2 | ..... | ..... | ||
| PMD 디자인 링크 값 | Ps√km | ≤0.08 | ..... | ..... | ||
| 광섬유 차단 파장 λc | nm | >=1180, ≤1330 | ..... | ..... | ||
| 케이블 차단 파장 λcc | nm | ≤1260 | ..... | ..... | ||
| 복합기 | 1310nm | 음 | 9.2±0.4 | ..... | ..... | |
| 1550nm | 음 | 10.4±0.8 | ..... | ..... | ||
| 개구수(NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| 스텝(양방향 측정의 평균) | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 섬유 길이 및 점 불연속성에 대한 불규칙성 | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 차이 후방 산란 계수 | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| 감쇠 균일성 | dB/km | ≤0.01 | ....... | ....... | ||
| 코어 직경 | 음 | ...... | 50±1.0 | 62.5±2.5 | ||
| 클래딩 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| 클래딩 비 원형 | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| 코팅 직경 | 음 | 242±7 | 242±7 | 242±7 | ||
| 코팅/채핀치 동심 오류 | 음 | ≤12.0 | ≤12.0 | ≤12.0 | ||
| 코팅 비 원형 | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 코어/클래딩 동심도 오차 | 음 | ≤0.6 | ≤1.5 | ≤1.5 | ||
| 컬(반경) | 음 | ≤4 | ..... | ..... | ||
| 꼬리표: 자체 지지 케이블, 그림 8, 24코어. | ||||||
