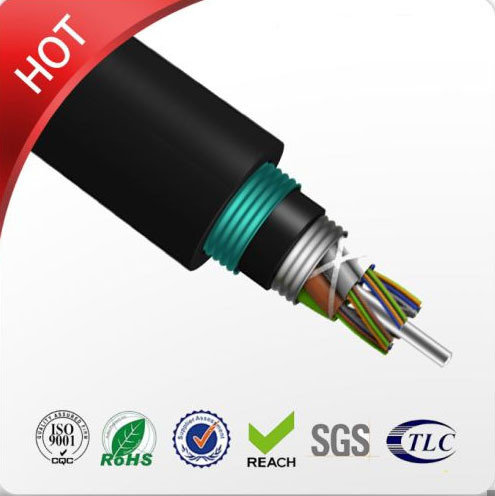

두 배 기갑 옥외 광섬유 케이블 GYTA53 단일 모드 조밀한 구조
내부에서 외부로 케이블 설명:
1. 섬유
2. 강선 강화 부재
3. 느슨한 튜브
4. 내피
5. 수분 차단 시스템
6. 충전 화합물
7. 골판지 스틸 테이프
8. 외피
애플리케이션
1. 옥외 직매 또는 덕트 분배.
2. 장거리 및 근거리 통신망 통신.
형질
1. 스틸 테이프가 강화됩니다.
2. 충전재는 튜브 섬유 강철 테이프를 보호합니다.
3. 우수한 기계적 및 환경적 성능.
4. 조밀한 구조. 가벼운 무게.
5. 편리한 설치와 간단한 조작.
6. 좋은 물 차단 시스템.
7. 이중 덮개.
| 아이템 | 설명 | ||||||
| 섬유의 수 | 2-288코어 | ||||||
| 섬유 | 유형 | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| 지름 | 250μm | ||||||
| 스트렝스 멤버 | 물질 | 스틸 테이프 및 E-유리 | |||||
| 내피 | 재료 | 체육 | |||||
| 지름 | / | ||||||
| 외피 | 재료 | 체육 | |||||
| 지름 | 12.5~16.5mm | ||||||
| 케이블 크기(높이 * 너비) | / | ||||||
| 케이블 무게 | 155~255KG±1KG | ||||||
| 설치 온도 범위(ºC) | -20+60 | ||||||
| 작동 및 운송 온도(ºC) | -40+70 | ||||||
| 최소 굽힘 반경(mm) | 장기간 | 10D | |||||
| 최소 굽힘 반경(mm) |
단기 | 20D | |||||
| 최소 허용 인장강도(N) |
장기간 | 3000 | |||||
| 최소 허용 인장강도(N) |
단기 | 4000 | |||||
| 크러쉬하중(N/100mm) | 장기간 | 300 | |||||
| 크러쉬하중(N/100mm) | 단기 | 1000 | |||||
섬유 및 튜브의 표준 색상
| 섬유 스타일 | 단위 | 에스엠 G652 |
에스엠 G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 상태 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 감쇠 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 디스프레션 | 1550nm | 시/(nm*km) | ---- | ≤18 | ---- | ---- | 디스프레션 |
| 1625nm | 시/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 대역폭 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 대역폭 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| 제로 분산 파장 | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| 제로 분포 기울기 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD 최대 개별 섬유 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD 디자인 링크 값 | Ps(nm2*k 미디엄) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 광섬유 차단 파장 λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| 케이블 차단 파장 λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| 복합기 | 1310nm | 음 | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | 음 | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 수치 조리개(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| 단계(양방향의 평균 측정) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 섬유에 대한 불규칙성 길이와 점 |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 연속성 | |||||||
| 차이 후방 산란 계수 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 감쇠 균일성 | dB/km | ≤0.01 | ≤0.01 | ||||
| 코어 다이미터 | 음 | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| 클래딩 직경 | 음 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| 클래딩 비 원형 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| 코팅 직경 | 음 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| 코팅/채핀치 동심 오류 |
음 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 코팅 비 원형 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 코어/클래딩 동심도 오류 | 음 | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 컬(반경) | 음 | ≤4 | ≤4 | ---- | ---- | ---- | |
