공장 플랫 FTTH에게 1 핵심 G657A LSZH 실내 나비 드롭 케이블을 보내세요

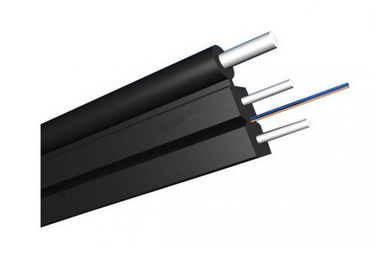

GJXFH FTTH 실내 드롭 케이블은 광섬유 장치가 센터에 위치되는 버터플라이 편평 구조를 사용합니다. 두개의 병렬 파이버 보강물 플라스틱 (FRP) 강도 부재들은 양측에 위치합니다. 그리고 나서, 더 케이블은 LSZH 덮개로 완료됩니다.
특징
1.좋은 방수 성능
2.저발연, 제로개 할로겐과 난연제 덮개
3.더 작은 직경, 단순 구조, 경량과 높은 실용성
4.FRP 강도 부재는 반대 전자기이고 붕괴 저항을 보증합니다
5.특별한 최저치 굴곡 력 섬유는 고대역폭 데이터 전송을 제공합니다
6.새로운 플루트 디자인, 쉽게 스트립과 접속은 시설 및 정비를 단순화합니다
7.접속 네트워크
8.기업내 정보 통신망 (LAN)
9.직접적으로 전보를 치는 사용된 최종 사용자들
10.광섬유 통신 시스템
11.FTTH 실내 케이블링과 배포
애플리케이션
1. 실내 배포에 채택됩니다.
2. 통신 설비의 땋아 늘인 머리로서
3. 통신 설비에 적합합니다
4. 편리하게 설치될 수 있습니다
특성
1. 체중과 저비용과 실용성.
2. 더 브랜치, 실내 일련의 제한된 공간 분야에 적합합니다
3. 구성 작동을 용이하게 하기 위해 놓입니다 ;부분과 더 케이블
4. 재킷은 저발연, 무할로겐 난연제 소재를 사용합니다.
5. 전격적이고 강한 전기적 환경을 방지하세요 ;
6. FRP 또는 KFRP는 구성재를 강화합니다.
명령에 대한 요구조건
1. 섬유 종류 : 단일모드 G652,G655,G657, 멀티 모드 50/125,62.5/125,OM3,OM4.
2. 섬유 브랜드 : 코닝 YOFC, 화이바홈 후지쿠이라, 광섬유 센서 기타 등등.
3. 외장 재료 : PE, LSZH, PVC (요구될 수 있습니다).
4. 덮개 색 : 검어지고 요구될 수 있습니다.
5. 섬유와 튜브에 든 채료 : 꼼짝 못하게 된 색에 따르면, 요구될 수 있습니다.
6. 케이블 크기 : 테이블에 따라 있을 것이고 요구될 수 있습니다.
7. 케이블의 길이 : 일반적으로 2KM이고 요구될 수 있습니다.
8. 다른 요구조건 :협상될 수 있습니다.
상술
|
케이블 유형 |
FTTH 드롭 케이블 |
섬유 번수 |
1개 섬유 |
|
구조 |
버터플라이 플랫 |
단일모드 G.657A |
단일모드 G.657A |
|
외부 자켓 재료 |
LSZH (Black/White) |
강도 부재 재료 |
FRP |
|
케이블 직경 |
(2.0±0.1)×(3.0±0.1)MM |
중량 |
10 킬로그램 / 킬로미터 |
|
인장 강도 (장기간 / 단기간) |
100/200N |
분쇄 로드 (장기간 / 단기간) |
300/1000 (N/100mm) |
|
굴곡 반경 (장기간 / 단기간) |
10D/20D (밀리미터) |
작동 / 저장 온도 |
+85 'Ｃ에 대한 -40 |
케이블 구성은 상세도를 만듭니다 :
|
항목 |
기술 |
||||||
|
섬유의 수 |
1 핵심 |
||||||
|
섬유 |
타입 |
G657A |
|||||
|
지름 |
250 um |
||||||
|
강도 부재 |
재료 |
아연 도금 강선 / FRP / KFRP |
|||||
|
케이블 시스 두께 |
/ |
맥스. 0.8 밀리미터 / 민. 0.4 밀리미터 |
|||||
|
/ |
/ |
||||||
|
외부 쉬스 |
재료 |
LSZH |
|||||
|
지름 |
1.8±0.2mm |
||||||
|
케이블 크기 (높이 폭) |
3.0(±0.1) 밀리미터 ×2.0 (±0.2) 밀리미터 |
||||||
|
케이블 중량 |
8.5 KG±1KG |
||||||
|
설치 온도 범위(oC) |
-20+60 |
||||||
|
작동과 수송 온도(oC) |
-40+70 |
||||||
|
민 굽힘 반지름(MM) |
장기 |
10D |
|||||
|
민 굽힘 |
단기간 |
20D |
|||||
|
민 허용 |
장기 |
40 |
|||||
|
민 허용 |
단기간 |
80 |
|||||
|
로드 (N/100mm)를 압도하세요 |
장기 |
500 |
|||||
|
로드 (N/100mm)를 압도하세요 |
단기간 |
1000 |
|||||
파이버 특성 :
|
섬유 방식 |
유닛 |
SM |
SM |
MM |
MM |
MM |
|
|
상태 |
별거 안 해 |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
희석 |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
분산 |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
분산 |
|
1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
|
|
대역폭 |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
대역폭 |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
제로 분산 파장 |
별거 안 해 |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
제로개 분산 경사 |
별거 안 해 |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD 최대 개별적 피브르 |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
PMD 설계 링크 값 |
Ps (nm2*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
섬유 차단 파장 λc |
별거 안 해 |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
케이블 서애프 |
별거 안 해 |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
숫자로 나타냅니다 |
|
---- |
---- |
0.200+/ |
0.275+/-0. |
0.200+/-0 |
|
|
양방향성이 (평균을 내딛으세요 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
섬유 에 불규칙성 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
불연속 |
|||||||
|
차이 후방산란 |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
희석 균일성 |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
|
|
핵심 이중 뇌막 |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
클래딩 직경 |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
피복 비원형성 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
코팅 직경 |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
코팅 / 푸른머리되새 |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
비 원형을 코팅하기 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
핵심 / 피복재 콘엔트리시티 에러 |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
컬(반지름) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
|

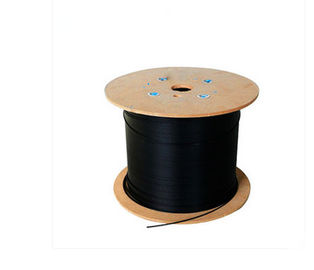

포장 & 선적
