야외 자체 지원 36Core 광섬유 케이블 GYTC8s
애플리케이션:
☆.옥외 배포에 채택.
☆. 공중 덕트 및 매설 방법에 적합합니다.
☆.장거리 및 근거리 통신망 통신.
형질:
☆.스테인레스 스틸 또는 gavanized 스틸 자체 지원.
☆.Excellet 기계적 및 환경적 성능.
☆.섬유 수: 2-24 코어.
섬유 할당 체계
| 섬유 번호 | 튜브 번호 | 튜브당 섬유 | 섬유 유형 |
| 2 | 1 | 2F/튜브 | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4F/튜브 | |
| 6 | 1 | 6F/튜브 | |
| 8 | 1 | 8F/튜브 | |
| 12 | 1 | 12F/튜브 | |
| 24 | 1 | 24F/튜브 |
케이블 시스 마킹
각 케이블에는 케이블의 외부 재킷에 다음 정보가 명확하게 표시되어 있습니다.
NS.제조사명.
NS.제조사 연도
씨.케이블 및 광섬유 유형
NS.길이 표시(각 미터에 정상적으로 인쇄)
이자형.또는 고객의 요구 사항으로.

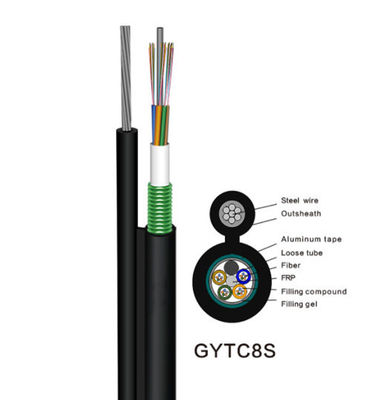

케이블 구성 세부 사항
| 아이템 | 설명 | |
| 섬유의 수 | 2코어 ~ 24코어 | |
| 커넥터 강도 부재 | 재료 | 아연 도금 강선 |
| 지름 | 1.2mm | |
| 느슨한 튜브 | 재료 | PBT |
| 지름 | Ф2.0-2.8 | |
| 케이블 충전 | 재료 | 케이블 충전 화합물 |
| 외피 | 재료 | HDPE |
| 지름 | 1.7±0.2mm | |
케이블 기계적 특성
| 아이템 | 케이블 직경 | 무게 | |
| 2코어 ~ 24코어 | 3.2*7.2mm | 70kg/km | |
| 설치 온도 범위 | -15--+60 | ||
| 작동 및 운송 온도 | -40-+70 | ||
| Rec.daily 최대 작동 장력 | 1500N | ||
| 최대허용 작동 장력 | 600N | ||
| 최소 굽힘 반경(mm) | 작업 | 10D mm | |
| 설치 | 20D mm | ||
| 추가 하중 | 0.5%-0.7% | ||
| 빙 | 5mm | ||
| 풍속 | 35m/s | ||
섬유 특성
| 섬유 스타일 | 단위 | SM G652D | MM 50/125 | MM 62.5/125 | ||
| 상태 | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| 감쇠 | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| 분산 | 1310nm | 시/(nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | 시/(nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | 시/(nm*km) | ≤22 | ||||
| 대역폭 | 850nm | MHZ.KM | ..... | >=400 | >=160 | |
| 1300nm | MHZ.KM | ..... | >=800 | >=500 | ||
| 제로 분산 파장 | nm | >=1302, ≤1322 | ..... | ..... | ||
| 제로 분산 기울기 | 시(nm2*km) | ≤0.091 | ..... | ..... | ||
| PMD 최대 개별 섬유 | Ps√km | ≤0.2 | ..... | ..... | ||
| PMD 디자인 링크 값 | Ps√km | ≤0.08 | ..... | ..... | ||
| 광섬유 차단 파장 λc | nm | >=1180, ≤1330 | ..... | ..... | ||
| 케이블 차단 파장 λcc | nm | ≤1260 | ..... | ..... | ||
| 복합기 | 1310nm | 음 | 9.2±0.4 | ..... | ..... | |
| 1550nm | 음 | 10.4±0.8 | ..... | ..... | ||
| 개구수(NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| 스텝(양방향 측정의 평균) | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 섬유 길이 및 점 불연속성에 대한 불규칙성 | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 차이 후방 산란 계수 | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| 감쇠 균일성 | dB/km | ≤0.01 | ....... | ....... | ||
| 코어 직경 | 음 | ...... | 50±1.0 | 62.5±2.5 | ||
| 클래딩 직경 | 음 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| 클래딩 비 원형 | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| 코팅 직경 | 음 | 242±7 | 242±7 | 242±7 | ||
| 코팅/채핀치 동심 오류 | 음 | ≤12.0 | ≤12.0 | ≤12.0 | ||
| 코팅 비 원형 | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 코어/클래딩 동심도 오차 | 음 | ≤0.6 | ≤1.5 | ≤1.5 | ||
| 컬(반경) | 음 | ≤4 | ..... | ..... | ||
| 꼬리표: 자체 지지 케이블, 그림 8, 24코어. | ||||||
우리의 품질 및 서비스:
DONGGUAN TW-SCIE CO., LTD.다음을 통해 고객에게 최고 품질의 광섬유 케이블 제품 및 서비스를 제공하기 위해 최선을 다하고 있습니다.
1. 제품 품질 및 성능을 위해 지속적으로 회의;
2. 고객의 요구 사항을 충족하기 위해 제품 및 서비스를 적시에 제공합니다.
3. 직원들이 고객에게 더 나은 서비스를 제공할 수 있도록 적절하게 교육을 받도록 합니다.
전시회:
회사 쇼:
DONGGUAN TW-SCIE CO.,LTD.2002년에 설립된 Tewang Group의 자회사입니다. 10년 이상의 끊임없는 노력 끝에 종합적인 하이테크 광섬유 통신 제품 개발, 생산, 판매 및 네트워크 엔지니어링으로 발전했습니다.
TW-SCIE는 광통신 제품의 연구 개발 및 응용에 전념하고 있습니다.주요 제품은 실내 및 실외 광섬유 케이블, ADSS, OPGW, FTTH 드롭 케이블, 패치 코드, 변발 및 기타 시리즈 및 광학 수동 장치 시리즈입니다.
포장 및 배송
케이블은 PI 또는 요구 사항에 지정된 길이로 제공됩니다.각 길이는 별도의 반품 불가 나무 드럼에 배송됩니다.드럼의 최소 배럴 직경은 케이블 직경의 30배 이상이어야 합니다.
각 릴의 케이블은 포장 스트랩으로 케이블에 고정되는 열 랩으로 완전히 덮입니다.이 랩은 재사용이 가능하며 우수한 열 및 자외선 차단 기능을 제공합니다.
케이블 끝은 물 침투를 방지하기 위해 플라스틱 보호 캡으로 밀봉됩니다.테스트를 위해 끝 부분에 쉽게 접근할 수 있습니다.각 섬유에 대한 감쇠 성능 데이터가 포함된 최종 검사 테스트 보고서가 드럼 내부에 첨부되어 있습니다.
자주하는 질문
Q1: 당신의 공장은 어디에 있습니까?
A1: 우리 공장은 DONGGUAN 시, 광동성, 중국에 있습니다.
Q2: 당신의 회사는 얼마나 오랫동안 이 일을 하고 있습니까?
A2: 20년 이상. 우리는 광섬유 케이블을 생산할 뿐만 아니라 광섬유 및 관련 도구도 생산합니다.
NS삼: 케이블의 품질은 어떻습니까?
A4: 우리 공장은 ISO9001 품질 관리 시스템에 의해 승인되었으며 목록에 STARF, CE, CPR, TLC 인증을 포함합니다. 우리는 제품의 안정적인 품질을 보장하기 위한 일련의 장비와 기기를 보유하고 있습니다.
NS4: 우리의 요구 사항으로 케이블을 생산할 수 있습니까?
A6: 물론입니다. 우리는 합리적인 가격으로 귀하의 요구 사항에 따라 다양한 유형의 제품을 공급할 수 있습니다.
NS5: OEM 주문을 수락하고 MOQ는 몇 개입니까?
A7: 그렇습니다, 우리는 당신의 OEM 순서를 따뜻하게 환영합니다. 고객의 만족을 달성하기 위해, 우리는 견본 주문, 심지어 한 조각을 받아들입니다.
