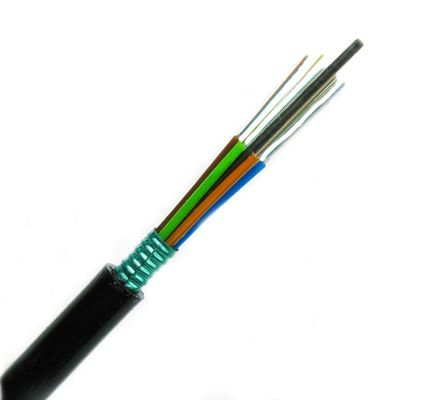

GYTS 다 느슨한 관은 강철 기갑 옥외 핵심 공중 광섬유 케이블 24 주름을 잡았습니다
1. 묘사
섬유, 125μm는 높은 계수 플라스틱의 한 느슨한 관에서, 있습니다.
관은 물 저항하는 충전물 화합물로 채워집니다.
때때로 높은 섬유 조사를 가진 케이블을 위한 폴리에틸렌 (PE)로 넣어진 FRP는, 비 금속/금속 힘 일원으로 핵심의 센터에서, 위치를 알아냅니다.
관 (와 충전물 조밀한 원형 케이블 핵심으로 힘 일원의 주위에) 좌초됩니다.
PSP는 물에서 그것을 보호하기 위하여 충전물 화합물로 채워지는 케이블 핵심에 경도로 적용됩니다,
진입.
케이블은 PE 칼집으로 완료됩니다.
2.Specifications
2.1 일반적인 명세
| 케이블 유형 | GYTS |
| 섬유 유형 | SM |
| 신청 | 장거리 커뮤니케이션, 랜 |
| 추천된 임명 방법 | 공중 |
| 환경 | 옥외 |
| 온도 편차 | -40 70℃에 ℃ |
2.2 구조와 기술 명세
| 섬유 조사 |
명목상 직경 (mm) |
명목상 (kg/km) |
최대 섬유 관 당 |
최대 아니의 (Tubes+fillers) |
허용가능한 장력 짐 (n) |
허용가능한 으깸 저항 (N/100mm) |
||
| 단기 | 장기 | 단기 | 장기 | |||||
| 24 | 9.7 | 96 | 6 | 5 | 1500년 | 600 | 1800년 | 800 |
주: 이 자료표는 계약에서만 참고, 그러나 보충교재 아닙니다일 수 있습니다. 세부사항을 위해 판매를 접촉하십시오.
3. 케이블이 뒤에 오는 기준에 따라 우리에 의하여 생성하고 시험합니다
| 기계적인 성과 | |
| 최대 긴장 성과 | IEC 60794-1-2-E |
| 최대. 가동 긴장 | IEC 60794-1-2-E1 |
| 으깸 시험 | IEC 6079 – 1-2-E3 |
| 충격 시험 | IEC 60794-1-2-E4 |
| 반복된 구부리기 | IEC 60794-1-2-E6 |
| 염력 시험 | IEC 60794-1-2-E7 |
| 케이블 굴곡 | IEC 60794-1-2-E11A |
| 감쇄계수 | ITU-T G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 순환 | IEC 60794-1-2-F1 |
| 물 침투 | IEC 60794-1-2-F5B |
| 신청 합성 교류 | IEC 60794-1-E14 |
4. 패킹과 선박
케이블은 PI에서 명기된 것과 같이 또는 필요조건으로 길이에서 공급됩니다. 각 길이는 분리되는 비 반환할 수 있는 나무로 되는 드럼에 발송될 것입니다. 드럼의 최소한도 배럴 직경은 케이블 직경 보다는 30배 더 적은이 아닐 것입니다.
각 권선에 케이블은 케이블에 결박을 포장해서 걸리는 열 포장으로 완전하게 덮을 것입니다. 이 포장은 재사용할 수 있고 우수한 열과 UV 보호해줍니다.
케이블 끝은 플라스틱 보호 모자에 물 침투를 방지하기 위하여 밀봉될 것입니다. 끝은 시험을 위해 쉽게 접근할 수 있을 것입니다. 각 섬유의 묽게함 성과 데이터를 가진 마지막 검사 시험 보고서는 드럼 안쪽에 붙어 있습니다.
