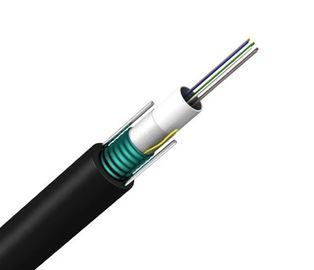

GYTA 다중 느슨한 관 물결 모양 강철 기갑 옥외 96 핵심 덕트 광섬유 케이블
1. 설명
125μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.
튜브는 방수 충전 화합물로 채워져 있습니다.
섬유수가 많은 케이블용으로 폴리에틸렌(PE)으로 피복되는 경우가 있는 FRP는 비금속/금속강도 부재로서 코어의 중앙에 위치한다.
튜브(및 필러)는 강도 부재 주위에 꼬여 있는 소형 원형 케이블 코어입니다.
PSP는 물로부터 보호하기 위해 충전 화합물로 채워진 케이블 코어 위에 세로로 적용됩니다.
입구.
케이블은 PE 피복으로 완성됩니다.
2.사양
2.1 일반 사양
| 케이블 유형 | 기타 |
| 섬유 유형 | 에스엠 |
| 애플리케이션 | 장거리 통신, LAN |
| 권장 설치 방법 | 도관 |
| 환경 | 집 밖의 |
| 온도 범위 | -40℃ 70℃까지 |
2.2 구조 및 기술 사양
| 섬유 수 |
호칭 직경 (mm) |
명사 같은 (kg/km) |
최대 섬유 튜브 당 |
최대 수 (튜브+필러) |
허용 인장 하중 (N) |
허용 크러쉬 저항 (N/100mm) |
||
| 단기 | 장기간 | 단기 | 장기간 | |||||
| 2~30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800년 | 800 |
메모 : 이 데이터시트는 참고용일 뿐 계약서에 대한 보충 자료는 아닙니다.자세한 내용은 판매처에 문의하십시오.
3. 우리는 다음 표준을 준수하는 케이블을 생산하고 테스트합니다.
| 기계적 성능 | |
| 최대 장력 성능 | IEC 60794–1-2-E |
| 최대작전 텐션 | IEC 60794–1-2-E1 |
| 호감 테스트 | IEC 6079 -1-2-E3 |
| 충격 시험 | IEC 60794–1-2-E4 |
| 반복 굽힘 | IEC 60794–1-2-E6 |
| 비틀림 시험 | IEC 60794–1-2-E7 |
| 케이블 벤드 | IEC 60794–1-2-E11A |
| 감쇠 계수 | ITU-T G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 순환 | IEC 60794–1-2-F1 |
| 수분 침투 | IEC 60794–1–2-F5B |
| 복합 흐름 제출 | IEC 60794-1-E14 |
4. 포장 및 배송
케이블은 PI 또는 요구 사항에 지정된 길이로 제공됩니다.각 길이는 별도의 반품 불가 나무 드럼에 배송됩니다.드럼의 최소 배럴 직경은 케이블 직경의 30배 이상이어야 합니다.
각 릴의 케이블은 포장 스트랩으로 케이블에 고정되는 열 랩으로 완전히 덮입니다.이 랩은 재사용이 가능하며 우수한 열 및 자외선 차단 기능을 제공합니다.
케이블 끝은 물 침투를 방지하기 위해 플라스틱 보호 캡으로 밀봉됩니다.테스트를 위해 끝 부분에 쉽게 접근할 수 있습니다.각 섬유에 대한 감쇠 성능 데이터가 포함된 최종 검사 테스트 보고서가 드럼 내부에 첨부되어 있습니다.
