GYXTY 옥외 광학 섬유 케이블 중앙 느슨한 관 비 기갑 옥외 광케이블
1. 묘사

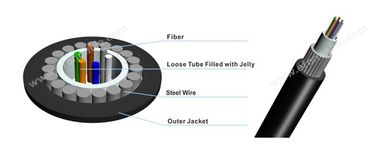

GYXTY 철강선 기갑 Uni 관 단 하나 재킷 케이블은 공중선, 도관 및 덕트를 포함하여 오늘 지나치게 요구하는 임명을 위해, 요구된 융통성 및 다예 다제로 디자인됩니다. armoring 전반적인 철강선은 저항하는 좋은 장력 및 으깸을 제공합니다.
2.Specifications
2.1 광학적인 특성
| 섬유 유형 | G.652 | G.655 | 50/125 um | 62.5/125 um | |
| 묽게함 | 850 nm | <3> | <3> | ||
| (+20X) | 1300 nm | <1> | <1> | ||
| 1310 nm | <0> | <0> | |||
| 1550 nm | <0> | <0> | |||
| 대역폭 | 850 nm | >500 MHz km | >200 Mhz km | ||
| 1300 nm | >500 MHz km | >500 Mhz km | |||
| 수 가늠구멍 | 0.200±0.015 NA | 0.275±0.015 NA | |||
| 케이블 컷오프 파장 cc | <1260 nm=""> | <1450 nm=""> | |||
2.2 구조와 기술 명세
|
섬유 조사 |
명목상 직경 |
명목상 무게 |
허용가능한 장력 짐 (n) |
허용가능한 으깸 저항 (N/100mm) |
||
| (mm) | (kg/km) | 단기 | 장기 | 단기 | 장기 | |
| 2~12 | 7.5 | 74 | 3000 | 1000년 | 1500년 | 600 |
| 14~24 | 8 | 80 | 3000 | 1000년 | 1500년 | 600 |
주: 이 자료표는 계약에서만 참고, 그러나 보충교재 아닙니다일 수 있습니다. 세부사항을 위해 판매를 접촉하십시오.
3. 케이블이 뒤에 오는 기준에 따라 우리에 의하여 생성하고 시험합니다
| 기계적인 성과 | |
| 최대 긴장 성과 | IEC 60794-1-2-E |
| 최대. 가동 긴장 | IEC 60794-1-2-E1 |
| 으깸 시험 | IEC 6079 – 1-2-E3 |
| 충격 시험 | IEC 60794-1-2-E4 |
| 반복된 구부리기 | IEC 60794-1-2-E6 |
| 염력 시험 | IEC 60794-1-2-E7 |
| 케이블 굴곡 | IEC 60794-1-2-E11A |
| 감쇄계수 | ITU-T G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 순환 | IEC 60794-1-2-F1 |
| 물 침투 | IEC 60794-1-2-F5B |
| 신청 합성 교류 | IEC 60794-1-E14 |
4. 패킹과 선박
케이블은 PI에서 명기된 것과 같이 또는 필요조건으로 길이에서 공급됩니다. 각 길이는 분리되는 비 반환할 수 있는 나무로 되는 드럼에 발송될 것입니다. 드럼의 최소한도 배럴 직경은 케이블 직경 보다는 30배 더 적은이 아닐 것입니다.
각 권선에 케이블은 케이블에 결박을 포장해서 걸리는 열 포장으로 완전하게 덮을 것입니다. 이 포장은 재사용할 수 있고 우수한 열과 UV 보호해줍니다.
케이블 끝은 플라스틱 보호 모자에 물 침투를 방지하기 위하여 밀봉될 것입니다. 끝은 시험을 위해 쉽게 접근할 수 있을 것입니다. 각 섬유의 묽게함 성과 데이터를 가진 마지막 검사 시험 보고서는 드럼 안쪽에 붙어 있습니다.
