OPGW 광학 접지선 48core 야외 공중 광섬유 케이블
1. 설명
OPGW는 접지선의 역할을 수행하고 음성, 비디오 또는 데이터 신호 전송을 위한 패치를 제공하는 이중 기능 케이블입니다.섬유는 환경 조건(낙뢰, 단락, 부하)으로부터 보호되어 신뢰성과 수명을 보장합니다.케이블은 특히 조명 파형 모니터링 시스템, 가공 테스트 라인의 관측 시스템, 유지 보수 데이터 정보 시스템, 전력선 보호 시스템, 전력선 운영 시스템에서 음성, 데이터 및 비디오 통신을 전달하기 위해 전송 및 배전 라인에 설치하도록 설계되었습니다. , 및 무인 변전소 모니터링
2.사양
2.1 제품 특성
• 큰 직경, 큰 섬유 용량
• 구조가 안정적이고 신뢰성이 높다.
• 측면에 대한 우수한 성능과 뛰어난 단락전류 용량
• 최적의 연선 설계로 2차 광섬유의 잉여 길이 확보
• 스트랜드의 수는 2개 또는 3개의 레이어로 설계될 수 있습니다.
• 공통 접지선과 일치

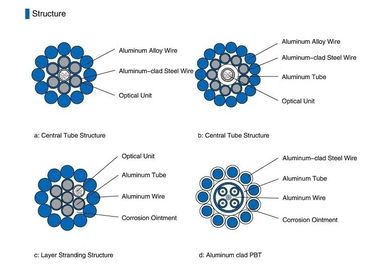

2.2 구조 및 기술 사양
| 모델 | 구조 | 최대 섬유 수 | AS 단면적 | 직경(mm) | 무게(kg/km) |
RTS (kN) |
20°C DC 저항(O/km) | 40-200°C 허용 단락 전류 용량(KA2.S) |
| OPGW-48B1.3-90- [112;45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS,2호기/2.5호 | ||||||||
| OPGW-48B1.3-90- [57;67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, 유닛 2/2.5 | ||||||||
| OPGW-24B1.3-100-[118;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS,단위 1/2.5 | ||||||||
| OPGW-24B1.3-100-[60;74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | ≈100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11/2.8/40AS, 유닛 1/2.5 | ||||||||
| OPGW-24B1.3-110-[133;63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10/3.2/20AS, 유닛 1/2.5 | ||||||||
| OPGW-24B1.3-110-[140;68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11/3.05/20AS,단위 1/2.6 | ||||||||
| OPGW-24B1.3-110-[67;95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12/2.8/AA,단위 1/2.7 | ≈74(AA) | |||||||
| OPGW-36B1.3-120-[145;73] | 1/3.0/20AS+5/2.9/20AS+ | 36 | ≈120 | 14.6 | ≤820 | ≥145 | ≤0.77 | ≥73 |
| 12/2.9/20AS,단위 1/2.8 | ||||||||
| OPGW-36B1.3-120-[95;98] | 1/3.0/30AS+5/2.9/30AS+ | 36 | ≈120 | 14.6 | ≤700 | ≥95 | ≤0.55 | ≥98 |
| 12/2.9/30AS,단위 1/2.8 | ||||||||
| OPGW-36B1.3-120-[74;110] | 1/3.0/40AS+5/2.9/40AS+ | 36 | ≈120 | 14.6 | ≤582 | ≥74 | ≤0.42 | ≥110 |
| 12/2.9/40AS, 유닛 1/2.8 | ||||||||
| OPGW-72B1.3-120-[147;76] | 1/3.2/20AS+4/3.0/20AS+ | 72 | ≈120 | 15.2 | ≤832 | ≥147 | ≤0.76 | ≥76 |
| 12/3.0/20AS, 유닛 2/2.9 |
메모 : 이 데이터시트는 참고용일 뿐 계약서에 대한 보충 자료는 아닙니다.자세한 내용은 판매처에 문의하십시오.
3. 우리는 다음 표준을 준수하는 케이블을 생산하고 테스트합니다.
| 기계적 성능 | |
| 최대 장력 성능 | IEC 60794–1-2-E |
| 최대작전 텐션 | IEC 60794–1-2-E1 |
| 호감 테스트 | IEC 6079 -1-2-E3 |
| 충격 시험 | IEC 60794–1-2-E4 |
| 반복 굽힘 | IEC 60794–1-2-E6 |
| 비틀림 시험 | IEC 60794–1-2-E7 |
| 케이블 벤드 | IEC 60794–1-2-E11A |
| 감쇠 계수 | ITU-T G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 순환 | IEC 60794–1-2-F1 |
| 수분 침투 | IEC 60794–1–2-F5B |
| 복합 흐름 제출 | IEC 60794-1-E14 |

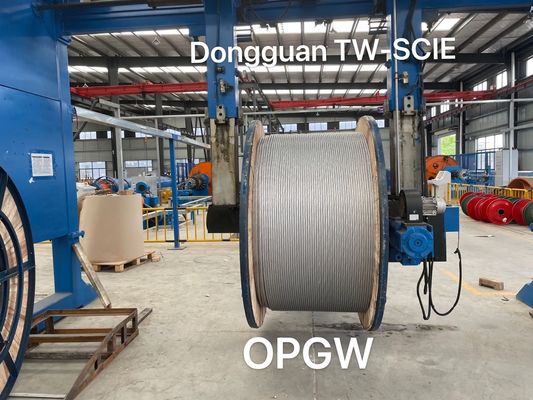

4. 포장 및 배송
케이블은 PI 또는 요구 사항에 지정된 길이로 제공됩니다.각 길이는 별도의 철제 드럼으로 배송됩니다.드럼의 최소 배럴 직경은 케이블 직경의 30배 이상이어야 합니다.
케이블 끝은 물 침투를 방지하기 위해 플라스틱 보호 캡으로 밀봉됩니다.테스트를 위해 끝 부분에 쉽게 접근할 수 있습니다.각 섬유에 대한 감쇠 성능 데이터가 포함된 최종 검사 테스트 보고서가 드럼 내부에 첨부되어 있습니다.
